Datos del producto:
|
| Producto: | 2Display OLED de 42 pulgadas | Resolución: | 128X64 puntos |
|---|---|---|---|
| Modo de muestra: | Matriz pasiva | Optica: | Todos los ángulos de visión |
| Esquema de la oscuridad.: | 71.0(L) x 43.5(W) x 6.0(T) (mm) | Área activa: | 55.01 ((L) x 27.5 ((W) (mm) |
| Pitch de los píxeles: | 0.43 x 0,43 (mm) | Método de conducción: | 1/64 Ciclo de trabajo |
| Temperatura de funcionamiento: | -40°C a +70°C | Número del pin: | 7 pernos del jefe |
| Interfaz: | Interfaz SPI | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 2Display OLED de 42 pulgadas,Pantalla OLED de 128x64,Pantalla OLED SPI de 7 pines |
||
Se presenta el módulo OLED SFOMS242YZ7-12864WBYG-01 de SAEF Technology, una pantalla gráfica de matriz de puntos de 2.42-inch 128x64 avanzada.42 pulgadas en diagonal y dimensiones generales de 71.0 x 43.5 mm, este módulo de visualización está diseñado para un alto rendimiento y versatilidad.
Alta relación de contraste: este módulo OLED ofrece una impresionante relación de contraste de 20,000:1, garantizando una claridad visual impresionante y una representación de color vibrante para sus aplicaciones.
Opciones de interfaz múltiple: el módulo admite varias interfaces de comunicación, incluidas SPI e I2C (IIC),Facilitando la integración con una amplia gama de microcontroladores y plataformas de desarrollo.
Amplio rango de tensión: La tensión de alimentación lógica funciona entre 1,65V y 3,3V, con un valor típico de 2,8V, adaptándose a los diversos requisitos del proyecto.
Panel táctil personalizable: aunque esta pantalla OLED no viene con una pantalla táctil incorporada, una opción de panel táctil personalizable está disponible,permitiendo una mayor interactividad basada en sus necesidades específicas.
El módulo de pantalla OLED SFOMS242YZ7-12864WBYG-01 es ideal para una variedad de aplicaciones, incluidas:
Actualice sus proyectos con el módulo de pantalla OLED SFOMS242YZ7-12864WBYG-01 de 2,42.diseñado para ofrecer imágenes de alta calidad y un rendimiento fiable para una amplia gama de aplicaciones industriales y comerciales.
Pide el tuyo hoy para una integración perfecta y una calidad de pantalla superior.
Las dimensiones mecánicas
Definición del pin de interfaz
| Número de identificación | SÍMBOLO | Descripciones |
| 1 | El GND | El terreno del circuito lógico |
| 2 | VDD | Fuente de energía para la lógica |
| 3 | El SCK | Entrada de reloj en serie. |
| 4 | El SDA | Entrada de datos en serie. |
| 5 | El RST | Este pin es la entrada de la señal de reinicio. Cuando el pin está bajo, se ejecuta la inicialización del chip. Mantenga este pin tirando alto durante el funcionamiento normal. |
|
6 |
D.C. |
Este pin es el pin de control de datos/comando. Cuando el pin se tira de arriba y el modo de interfaz serial se selecciona, los datos en SDIN Cuando se baja, los datos en SDIN se transferirán al registro de comandos. |
| 7 | Las empresas | Chip Select. El chip se selecciona cuando CS0 = L. |
Calificaciones máximas absolutas
|
Parámetro |
El símbolo | - ¿ Qué? | - ¿ Qué es? | Unidad |
| Tensión de alimentación para la lógica | VDD | - No hay nada.3 | 4 | V. |
| Tensión de alimentación para la pantalla | CCC de riesgo | 8 | 17 | V. |
| Temperatura de funcionamiento | El TOP | -40 años. | 70 | C. Las |
| Temperatura de almacenamiento | TSTG | -40 años. | 85 | C. Las |
| Tiempo de vida útil (220 cd/m2) | 13,000 | - | hora | |
| Tiempo de vida útil (200 cd/m2) | 15,000 | - | hora | |
|
Tiempo de vida (180 cd/m2) |
16,000 | - | hora |
Características de la CC
|
|
El símbolo | Condiciones | - ¿ Qué? | Tipo de producto | - ¿ Qué es? |
Unidad |
| Tensión de alimentación para la lógica | VDD | 1.65 | 2.8 | 3.3 | V. | |
| Tensión de alimentación para la pantalla | CCC de riesgo | 11.5 | 12 | 12.5 | V. | |
| Input de alto nivel | VIH | 0.8 × VDD | - | - | V. | |
| Entrada de bajo nivel | VIL | - | - | 0.2 × VDD | V. | |
| Producción de alto nivel | VOH | IOUT = 100μA, 3,3 MHz | 0.9 × VDD | - | - | V. |
| Producción de bajo nivel | VOL | IOUT = 100μA, 3,3 MHz | - | - | 0.1 × VDD | V. |
|
Corriente de suministro VDD VDD = 2,8 V, VCC = 12, IREF = 10 uA, No Panel conectado, Display encendido, todo encendido, |
DPI |
Contraste = FFh |
- |
90 |
110 |
MPa |
|
Corriente de suministro VCC VDD = 2,8 V, VCC = 12, IREF = 10 uA, sin panel adjunto, Display encendido, todo encendido |
TIC |
- |
450 |
580 |
MPa |
|
|
Producción del segmento corriente, VDD = 2,8 V, VCC = 12 V, IREF = 10 uA, La pantalla está encendida. |
El ISEG |
Contraste = FFh | 280 | 310 | 340 |
MPa |
| Contraste = AFh | - | 215 | - | |||
| Contraste = 7Fh | - | 155 | - | |||
| Contraste = 3Fh | - | 78 | - | |||
| Contraste = 0Fh | 20 | - | ||||
|
Corriente en modo de reposo para VDD |
IDD, sueño |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V La pantalla apagada, no. Panel adjunto |
- |
- |
10 |
MPa |
|
Corriente en modo de reposo para VCC |
ICC, el sueño |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V La pantalla apagada, no. Panel adjunto |
- |
- |
10 |
MPa |
Especificaciones eléctricas
|
Características |
El símbolo | Condiciones | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Consumo de corriente en modo normal | Todos los píxeles en | - | 17 | 25 | - ¿Qué es? | |
| Consumo de corriente en modo de espera | Modo de espera 10% de píxeles encendidos | - | 0.5 | 1.5 | - ¿Qué es? | |
| Consumo de energía en modo normal | Todos los píxeles en | - | 71.5 | 97.5 | MW | |
| Consumo de energía en modo de espera | Modo de espera 10% de píxeles encendidos | - | 6.5 | 19.5 | MW | |
| Brillo | ¿Qué es? | - | 90 | 110 | - | cd/m2 |
| C.I.E. (blanco) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Contraste de la habitación oscura | El CR | - | 2000:1 | - | - | |
|
Ángulo de visión
|
- | 160 | - | - | Grado |

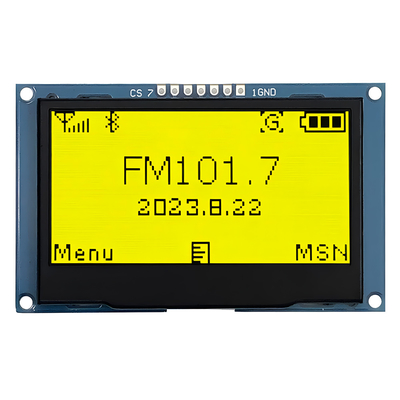

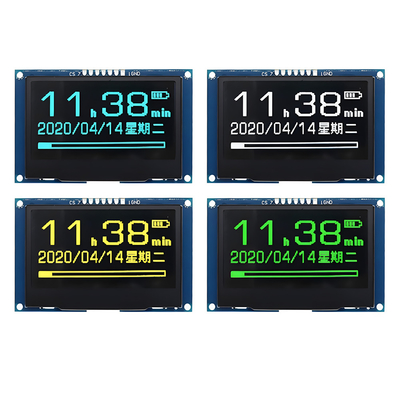

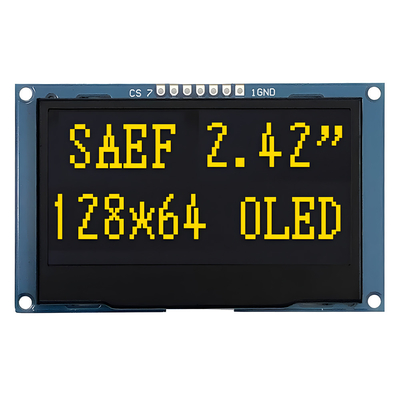

Imagen del producto
