0.96 pulgadas 128 x 64 puntos de matriz OLED Modulo de visualización de 4 pines Interfaz I2C

0.96 pulgadas 128 x 64 puntos de matriz OLED Modulo de visualización de 4 pines Interfaz I2C
0.96 Inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface
0.96 pulgadas 128 x 64 puntos de matriz OLED Modulo de visualización de 4 pines Interfaz I2C 0.96 pulgadas 128 x 64 puntos de matriz OLED Modulo de visualización de 4 pines Interfaz I2C 0.96 pulgadas 128 x 64 puntos de matriz OLED Modulo de visualización de 4 pines Interfaz I2C 0.96 pulgadas 128 x 64 puntos de matriz OLED Modulo de visualización de 4 pines Interfaz I2C 0.96 pulgadas 128 x 64 puntos de matriz OLED Modulo de visualización de 4 pines Interfaz I2C 0.96 pulgadas 128 x 64 puntos de matriz OLED Modulo de visualización de 4 pines Interfaz I2C

Ampliación de imagen :  0.96 pulgadas 128 x 64 puntos de matriz OLED Modulo de visualización de 4 pines Interfaz I2C

Datos del producto:
Lugar de origen: ShenZhen / China
Nombre de la marca: SAEF
Certificación: ISO9001 / ISO14000
Número de modelo: Se aplicará el procedimiento de selección de los datos de los Estados miembros.
Documento: SFOM096YZ4-12864WB-02 Speci...on.pdf
Pago y Envío Términos:
Cantidad de orden mínima: 3 piezas
Precio: The lowest market price guaranteed
Detalles de empaquetado: paquete de exportación estándar
Tiempo de entrega: 1-3 semanas
Condiciones de pago: L/C, T/T, Western Union y Paypal
Capacidad de la fuente: 3000K piezas por mes

0.96 pulgadas 128 x 64 puntos de matriz OLED Modulo de visualización de 4 pines Interfaz I2C

descripción
Producto: 0.96 pulgadas de OLED + 4 pines de PCB Resolución: pixeles 128x64
Muestra el color: Blanco/azul/amarillo Fuente azul Estructura: COG + PCB
Interfaz: El número de unidades de producción es el siguiente: Dirección de visión: Todos los ángulos de visión
Esquema de la oscuridad.: 24.7 × 27 × 3,6 (mm) Conexión: Pinos de encabezado
Número del pin: 4 pernos Temperatura de funcionamiento.: -40 °C a +85 °C
Vida: 50,000 horas @ 60cd/m2 El cumplimiento: Conforme con las normas REACH y RoHS
Resaltar:

módulo de la exhibición de 128x64 OLED

,

Módulo de la exhibición de 0



Sobre este artículo SFOM096YZ4-12864WB-02



Presentamos el módulo de pantalla OLED de 0.96 pulgadas 128x64 Dot Matrix, la solución perfecta para sus proyectos electrónicos y prototipos.Este módulo OLED ofrece imágenes nítidas y colores vibrantes, lo que lo hace ideal para aplicaciones como wearables, dispositivos IoT y sistemas integrados.



Características clave:

  • Alta resolución:La pantalla cuenta con una resolución de 128x64 píxeles, lo que garantiza gráficos claros y detallados para cualquier aplicación.
  • Tamaño compacto:Con sólo 0,96 pulgadas, este módulo OLED es perfecto para diseños de espacio limitado.
  • Interfaz I2C:La interfaz I2C de 4 pines simplifica las conexiones y la comunicación con los microcontroladores, ofreciendo una fácil integración en sus proyectos.
  • Ángulo de visión ancho:Disfrute de una visibilidad excepcional desde varios ángulos, gracias a la tecnología OLED.
  • Bajo consumo de energía:Esta pantalla es eficiente energéticamente, por lo que es adecuada para aplicaciones alimentadas por baterías.



Ya sea que esté desarrollando un panel de control personalizado, creando pantallas interactivas o diseñando dispositivos inteligentes, el 0.96 pulgadas 128x64 Dot Matrix OLED Display Module es una opción versátil que ofrece alto rendimiento y fiabilidad¡Actualice sus proyectos con este módulo de visualización avanzado hoy!





Especificaciones técnicas



0Los productos OLED de 96 pulgadas con PCB de 4 pines suelen tener las siguientes especificaciones técnicas:

  • Resolución: 128x64 píxeles, proporcionando una visualización clara del texto y la imagen.
  • Los chips de controladores, como el chip SSD1306/SSD1315, son compatibles con múltiples plataformas de desarrollo, lo que simplifica el proceso de desarrollo.
  • Tensión de trabajo: por lo general entre 3V y 5V, con buena compatibilidad de potencia, compatible con los niveles lógicos de 3,3V y 5V, sin necesidad de chips de conversión de nivel adicionales.
  • Ángulo de visión: con un ángulo de visión supergrande superior a 160 °, garantiza un buen rendimiento de la pantalla en diferentes ángulos de visión.
  • Opciones de color: Proporciona múltiples opciones de color como azul amarillo, luz blanca y azul puro para satisfacer diferentes necesidades visuales y preferencias de diseño.
  • Modo de visualización: admite múltiples modos de visualización, incluida la visualización gráfica y textual, adecuada para diversas necesidades de visualización de información.
  • Consumo de energía: en condiciones normales de visualización, el consumo de energía es de solo 0,06 W, mucho menor que en las pantallas TFT tradicionales,que lo hace adecuado para aplicaciones con requisitos estrictos de consumo de energía.
  • Método de instalación: El diseño de PCB de 4 pines permite la fijación a través de procedimientos de instalación de placas de circuito estándar al tiempo que proporciona buenas conexiones eléctricas.
  • Integridad de la señal: teniendo en cuenta la estabilidad y fiabilidad de la transmisión de la señal, el cableado de PCB debe ser lo más corto y directo posible para reducir la interferencia de la señal
  • Diseño de disipación de calor: los OLED generan calor durante el funcionamiento, y el diseño de PCB debe considerar las vías de disipación de calor, como la optimización de la gestión térmica a través del diseño o las almohadillas de disipación de calor.
  • Diseño antiinterferencia: para reducir las interferencias electromagnéticas (EMI), el diseño de PCB debe adoptar medidas de blindaje y filtración apropiadas.



Dibujo de contorno



0.96 pulgadas 128 x 64 puntos de matriz OLED Modulo de visualización de 4 pines Interfaz I2C 0







Definición del pin de interfaz



El número de pin. El símbolo Descripción
1 El GND Este es un pin de tierra, debe estar conectado a tierra.
2 VDD Este es un pin de suministro de voltaje. debe estar conectado a la fuente.
3 El SCL Esta entrada de reloj en serie SCL
4 El SDA Esta entrada de datos en serie SDA





Características electroópticas



Las partidas El símbolo - ¿Qué es eso? Es el tipo. - ¿Qué quieres decir? Unidad En el caso de la
Luminancia de funcionamiento - ¿ Qué? 80 100 - cd / m2 Todos los píxeles encendidos
Consumo de energía P - 50 60 MW

30% de los píxeles encendidos

Frecuencia de fotogramas Fr - 105 - HZ -

El color

Coordenadas

El azul CIE x 0.11 0.15 0.19



El CIE1931

Sala oscura
CIE y 0.21 0.25 0.29

Tiempo de respuesta

- ¿ Por qué no? Tr - 10 - nosotros -
Descomposición Td el tiempo - 10 - nosotros -
Relación de contraste Crónica 10000:1 - - - Sala oscura
Ángulo de visión θ 160 - - Grado -
Tiempo de vida útil En la parte superior 22000 - - Horas L= 80 cd/m2

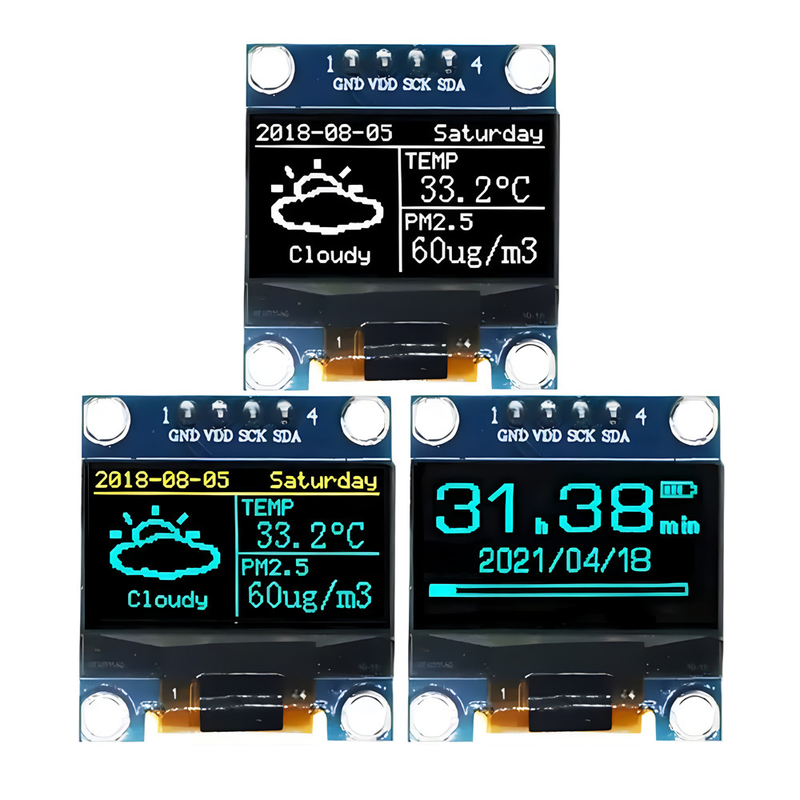

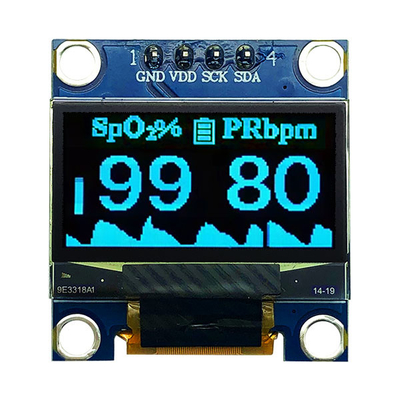

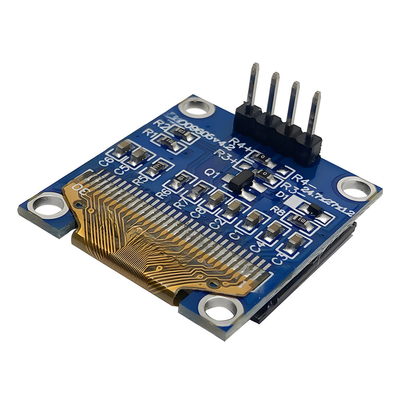

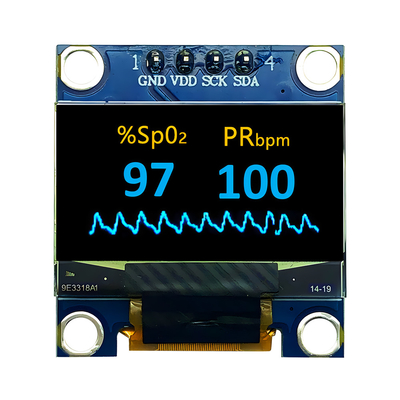

Imagen del producto

0.96 pulgadas 128 x 64 puntos de matriz OLED Modulo de visualización de 4 pines Interfaz I2C 1

0.96 pulgadas 128 x 64 puntos de matriz OLED Modulo de visualización de 4 pines Interfaz I2C 20.96 pulgadas 128 x 64 puntos de matriz OLED Modulo de visualización de 4 pines Interfaz I2C 3

0.96 pulgadas 128 x 64 puntos de matriz OLED Modulo de visualización de 4 pines Interfaz I2C 4

0.96 pulgadas 128 x 64 puntos de matriz OLED Modulo de visualización de 4 pines Interfaz I2C 5
