Datos del producto:
|
| Producto: | 2.42 pulgadas OLED | Resolución: | Resolución de 128 x 64 puntos |
|---|---|---|---|
| Tipo de vidrio: | OLED | Optica: | Todos los ángulos de visión 80/80/80/80 |
| Interfaz: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Esquema de la oscuridad.: | 60.50 × 73,00 × 2,00 (mm) |
| Área activa: | 55.01 × 27.49 mm | Pitch de los píxeles: | 0.43 × 0,43 (mm) |
| temperatura de funcionamiento: | -40°C a +70°C | Temperatura de almacenamiento.: | -40°C a +85°C |
| Número del pin: | 24 pines | El controlador: | SSD1309 o equivalente |
| Modo de accionamiento: | 1/64 Ciclo de trabajo | Conector: | COG+FPC |
| Proporción de contraste: | 2000: 1 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 2Display OLED de 42 pulgadas,Fuentes amarillas pantalla PMOLED,Pantalla OLED de 128x64 |
||
Descarga de la hoja de datos
Se aplicará el método de ensayo de la composición de los materiales de ensayo.
Acerca de este artículo 2.42-pulgadas OLED 128x64 Fuente amarillaSe aplicará el método de ensayo de la norma SFOS242XZ-12864Y01.
Resumen general
La pantalla OLED de 2.42-pulgadas con una resolución de 128x64 píxeles es una pantalla PMOLED avanzada que utiliza un controlador SSD1309.Esta pantalla tiene fuentes amarillas brillantesLa tecnología OLED proporciona un alto contraste y colores vibrantes.mejora de la visibilidad en diversas condiciones de iluminación.
Características clave
Tipo de pantalla:
Resolución:
El color:
Tamaño:
El controlador:
Interfaz:
Bajo consumo de energía:
Ángulo de visión ancho:
Fácil de usar:
Durabilidad:
Aplicaciones
Conclusión
La pantalla PMOLED de fuentes amarillas OLED 128x64 de 2,42 pulgadas (controlador SSD1309) es una solución de visualización versátil y eficiente que ofrece un excelente rendimiento y visibilidad.Si está desarrollando un nuevo producto o mejorando un sistema existente, esta pantalla OLED seguramente mejorará la experiencia y funcionalidad del usuario en una multitud de aplicaciones.
Especificaciones de visualización
1) Modo de visualización: Matriz pasiva
2) Color de la pantalla: Monocromo (amarillo), blanco, azul y verde opcional
3) Trabajo de conducción: 1/64 de trabajo
Especificaciones mecánicas
1) Dibujo de contorno: de acuerdo con el dibujo anexo
2) Número de píxeles: 128 × 64
3) Tamaño del panel: 60,5 × 37 × 1,8 mm
4) Área activa: 55,01 × 27,49 mm
5) Pitch de los píxeles: 0,43 × 0,43 (mm)
6) Tamaño de los píxeles: 0,4 × 0,4 (mm)
7) Peso: TBD
Dibujo mecánico
Calificaciones máximas absolutas
| Parámetro | El símbolo | - ¿ Qué? | - ¿ Qué es? | Unidad | |
| Tensión de alimentación para la lógica | VDD | - No hay nada.3 | 4 | V. | |
| Tensión de alimentación para la pantalla | CCC de riesgo | 8 | 17 | V. | |
| Temperatura de funcionamiento | El TOP | -40 años | 70 | .C | |
| Temperatura de almacenamiento | TSTG | -40 años | 85 | .C | |
| Tiempo de vida útil (220 cd/m2) | 13,000 | - | hora | ||
| Tiempo de vida útil (200 cd/m2) | 15,000 | - | hora | ||
| Tiempo de vida (180 cd/m2) | 16,000 | - | hora | ||
Especificaciones eléctricas
| Características | El símbolo | Condiciones | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Consumo de corriente en modo normal | Todos los píxeles en | - | 43 | 52 | - ¿Qué es? | |
| Consumo de corriente en modo de espera | Modo de espera 10% de píxeles encendidos | - | 0.5 | 1.5 | - ¿Qué es? | |
| Consumo de energía en modo normal | Todos los píxeles en | - | MW | |||
| Consumo de energía en modo de espera | Modo de espera 10% de píxeles encendidos |
- |
6.5 | 19.5 | MW | |
| Brillo | ¿Qué es? | - | 130 | 150 | - | cd/m2 |
| C.I.E. (amarillo) | (x) (y) | C.I.E. 1931 | 0.41 | 0.45 | 0.49 | |
| 0.49 | 0.53 | 0.57 | ||||
| Contraste de la habitación oscura | El CR | - | 2000:1 | - | - | |
| Ángulo de visión | - | 160 | - | - | Grado |

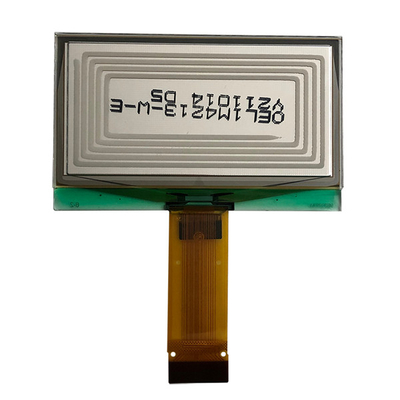

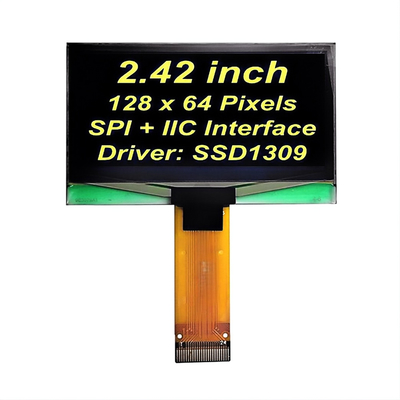

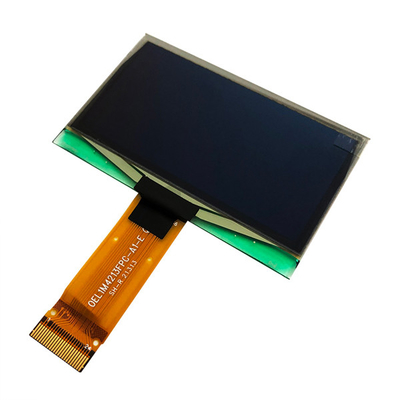

Imagen del producto
Instalaciones de fábrica y certificados
