Datos del producto:
|
| Producto: | 2Display TFT circular de.48 pulgadas | Resolución: | 480 (RGB) x 480 puntos |
|---|---|---|---|
| Luminancia superficial: | 500 cd/m2 (nits) | pantalla táctil: | Disponible / Opcional |
| Dirección de visión: | Ángulo de visión completo del IPS | Control de conducción: | ST7701S |
| Número del pin: | 40 pines | Conexión: | ZIF |
| Interfaz: | 3SPI+18RGB | Duración del LED: | 40,000 horas |
| Top:: | -20°C a +70°C | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display de 2,8 pulgadas redondo,Pantalla LCD circular de grado automotriz |
||
Descarga de la hoja de datos
Se aplicará el método de ensayo de la norma de la Nomenclatura de la Fuerza Aérea.
Introducción del producto: Display TFT circular de 2,8 pulgadas para automóvilesLos requisitos de seguridad de las aeronaves deben cumplirse en todos los casos.
Presentamos nuestra pantalla TFT de grado automotriz de 2,8 pulgadas SFTO248XC-7204AN, diseñada específicamente para la versatilidad y durabilidad en aplicaciones de vehículos.La pantalla LCD circular cuenta con una pantalla de alta resolución de 480x480 píxelesCon su avanzada interfaz SPI+RGB, esta pantalla está diseñada para una integración perfecta en los sistemas automotrices.
Nuestra pantalla circular TFT de 2,8 pulgadas SFTO248XC-7204AN es una solución de vanguardia para las necesidades modernas del automóvil, ofreciendo una calidad, rendimiento y durabilidad excepcionales.Ya sea para la fabricación de vehículos nuevos o para actualizaciones del mercado posventa, esta pantalla está diseñada para elevar la experiencia de conducción con tecnología avanzada y imágenes superiores.
Para obtener más información sobre este producto o para realizar un pedido, póngase en contacto con nosotros hoy mismo!
| Características | Especificaciones | |
|
Muestra las especificaciones. |
Tipo de pantalla LCD | 2.48 pulgadas |
| Resolución (H*V) | 480 (RGB) × 480 | |
| Tipo de tecnología | a-Si TFT | |
| Configuración de píxeles | Bandas verticales de RGB | |
| Modo de muestra | Normalmente negro | |
| Dirección de visión | Todos los | |
| Dirección de inversión de la escala gris | - | |
|
Mecánica Características |
Las dimensiones del contorno (W x H x T) (mm) | 65.87 por 69.04 por 1.85 |
| Área activa (mm) | 62.93 por 62.93 | |
| Área de visión del CTP ((mm) | / | |
| Con / sin pantalla táctil | Sin | |
| Tipo de conector | 0.5 paso 40 pin | |
| Tipo de luz de fondo | El LED | |
| Peso (g) | DTD | |
|
Eléctrico Características |
Interfaz de pantalla | 3SPI+18RGB |
| Número de colores | 262K | |
| Display Driver IC (Director de visualización del circuito) | Se aplicará el procedimiento siguiente: | |
Dibujo mecánico
Asignación del pin
| 1 | LED A | Anodo LED |
| 2 | LED K | Catodo LED |
| 3 | LED K | Catodo LED |
| 4 | El GND | En el suelo |
| 5 | VCI | Fuente de alimentación |
| 6 | Reinicio | Reinicie la señal, baja actividad. |
| 7 | No incluido | No incluido |
| 8 | No incluido | No incluido |
| 9 | El SDA | Señales de datos del SPI |
| 10 | El SCK | Signo de reloj SPI |
| 11 | Las empresas | SPI Chip selecciona la señal |
| 12 | El PCLK | Señal de reloj de puntos RGB |
| 13 | DE | Se activan los datos RGB |
| 14 | VSYNC | Señales de sincronización de marcos RGB |
| 15 | El HSYNC | Señal de sincronización de línea RGB |
| 16 ~ 33 | Se trata de los siguientes elementos: | La señal de datos RGB ((DB0:BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | El GND | En el suelo |
| 35 | TP_INT | Toque Interrumpir |
| 36 | TP_SDA | Señal de datos de IIC táctil |
| 37 | TP_SCL | Toque la señal del reloj IIC |
| 38 | TP_RESET (en inglés) | Toque la señal de reinicio |
| 39 | TP_VCI | Toque fuente de alimentación |
| 40 | El GND | En el suelo |
Calificaciones máximas absolutas
| Punto de trabajo | El símbolo | Valor | Unidad |
| Voltagem de la fuente de alimentación para la lógica | VDD | 0.3 ~ 3.3 | V. |
| Voltado de entrada | El vino | VDD + 0.3 | V. |
| Temperatura de funcionamiento | - ¿Qué es? | - De 20 a 70 años | °C |
| Temperatura de almacenamiento | Tstg | -30 a 80 años | °C |
Características eléctricas
| Punto de trabajo | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad | Condición de ensayo |
| Voltado de funcionamiento | VDD | 2.5 | 2.8 | 3.3 | V. | - |
| Corriente de suministro | DPI | - | - | 50 | - ¿Qué es? | VDD = 2.8V, Ta = 25.C |
| Voltado de entrada | VIH | 0.8VDD | - | VDD | V. |
- |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corriente de fuga de entrada | IIL | - Es una.0 | - | 1.0 | MPa | VIN = VDD o VSS |
Luces de fondo de conducción
| Punto de trabajo | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Corriente hacia adelante | Si | - ¿Qué quieres decir? | 20 | - ¿Qué quieres decir? | - ¿Qué es? |
| Voltagem hacia adelante | VF | - | 19.2 | - | V. |
| Modo de conexión | - ¿Qué quieres decir? | 6S | - ¿Qué quieres decir? | ||
| Número de LED | / | 6 | Pcs. | ||
| Duración del LED | 40000 | 50000 |
Características ópticas
| Punto de trabajo | El símbolo | Condición | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
|
Ángulos de visión |
θT |
CR ≥ 10 |
80 | 85 | - |
Grado |
| θ B | 80 | 85 | - | |||
| θ L | 80 | 85 | - | |||
| θ R | 80 | 85 | - | |||
| Relación de contraste | El CR | θ=0° | 800 | 1000 |
- |
- |
| Tiempo de respuesta | Tones | 25°C |
- |
30 | 35 |
ms |
| - ¿Qué es esto? | ||||||
| Uniformidad | - ¿ Qué? |
- |
67 | 72 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| Luminancia | - ¿ Qué? |
- |
500 |
- |
cd/m2 |

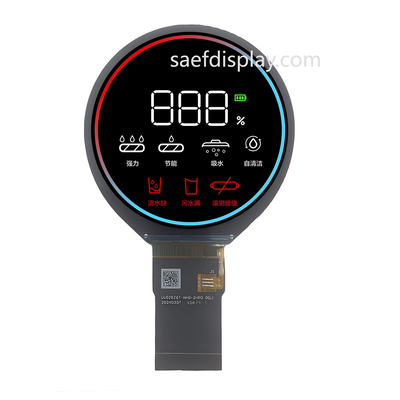

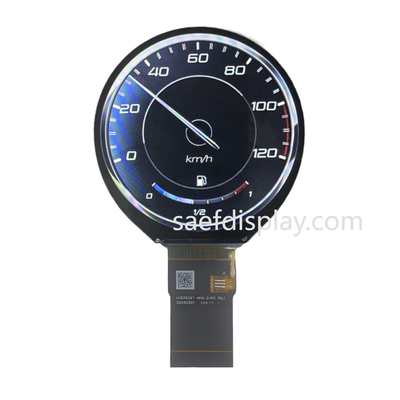

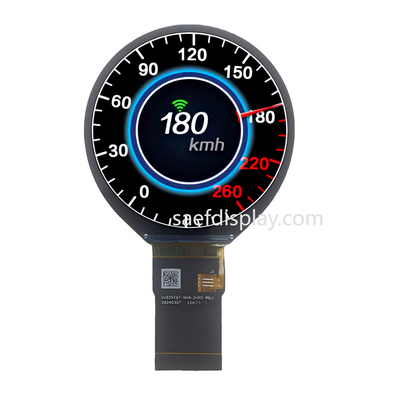

Imagen del producto
