Datos del producto:
|
| Palabras clave: | 6.86 pulgadas Bar TFT | Resolución: | 1280x480 |
|---|---|---|---|
| Interfaz: | Mipi | Control de conducción: | Se trata de la FL7707. |
| Luminancia superficial: | 800 cd/m2 como mínimo | pantalla táctil: | No es |
| Dirección de visión: | IPS, todos los ángulos de visión | Duración del LED: | 40,000 horas |
| Certificación: | ISO9001:2015 / ISO14000:2015 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 6.86 pulgadas TFT de toque capacitivo,Interfaz MIPI TFT táctil capacitivo,TFT táctil capacitivo de alto brillo |
||
Descarga de la hoja de datos
SFTO686XC-7108B-CT Especificación (800nits).pdf
Sobre este artículoLos datos de las pruebas de seguridad deben estar disponibles en el sitio web de la autoridad competente.
La pantalla LCD TFT de 6,86 pulgadas cuenta con las siguientes especificaciones clave:
Tamaño de la pantalla: La diagonal de 6,86 pulgadas lo hace adecuado para diversas aplicaciones, incluidas pantallas industriales, dispositivos de mano y equipos portátiles.
Resolución: con una resolución de 1280 x 480, la pantalla está optimizada para aplicaciones de pantalla ancha, proporcionando una buena claridad y detalle,aunque puede no ser tan alta como las pantallas modernas en términos de densidad de píxelesLa relación de resolución única puede ser beneficiosa para diseños y gráficos específicos de la interfaz de usuario.
Brillo: un nivel de brillo de 800 nits garantiza que la pantalla sea lo suficientemente brillante para su uso en diversas condiciones de iluminación, incluidos los entornos exteriores.Este nivel de brillo es ventajoso para la legibilidad y la visibilidad.
Interfaz MIPI: el uso de la interfaz MIPI es común en las pantallas modernas, ya que permite la transferencia de datos de alta velocidad entre la pantalla y el controlador,que es beneficioso para reducir la latencia y mejorar el rendimiento general.
Este tipo de pantalla podría servir a una amplia variedad de aplicaciones gracias a sus especificaciones equilibradas de tamaño, resolución, brillo e interfaz.Es esencial considerar cómo estos parámetros se alinean con la aplicación prevista y los requisitos del usuario.
Características
| Punto de trabajo | Contenido | Unidad |
| Tipo de pantalla LCD | TFT (también conocido como TFT) | - |
| Color de visualización | 16M | |
| Dirección de visión | Todos los | El reloj |
| Temperatura de funcionamiento | -20 ~ +70 | °C |
| Temperatura de almacenamiento | -30 ~ +80 | °C |
| Tamaño del módulo | 66.6*181.0*4.6 | En el caso de los |
| Área activa (W × H) | 60.19 por 160.51 | En el caso de los |
| Número de puntos | 480 × RGB × 1280 | Puntos |
| Voltado de la fuente de alimentación | 3.3 | V. |
| Iluminación de fondo | 12 LED (blanco) | Pcs. |
| Brillo (LCM) | 800 | cd/m2 |
| Transferencia de datos | Impuestos mínimos | - |
| Tipo de conector LCM |
AFC30-S40FCC-00: el número de unidades de producción y el número de unidades de producción |
0.5 PITCH 40 pines y más |
| IC del controlador | No incluye: |
Dibujo mecánico
Descripción del pin
| El número de pin. | El símbolo | Función |
| 1 | El GND | En el suelo |
| 2 | D0P | MIPI Entrada del carril de datos 0 (positivo) |
| 3 | D0N | MIPI Entrada del carril de datos 0 (negativo) |
| 4 | El GND | En el suelo |
| 5 | D1P | MIPI Entrada del carril de datos1 (positivo) |
| 6 | D1N | MIPI Entrada del carril de datos1 (negativo) |
| 7 | El GND | En el suelo |
| 8 | El CLKP | Entrada de MIPI CLK (positivo) |
| 9 | Nombre de la empresa | Entrada del MIPI CLK (negativo) |
| 10 | El GND | En el suelo |
| 11 | D2P | MIPI Entrada del carril de datos 2 (positivo) |
| 12 | D2N | Entrada del carril de datos MIPI2 (negativo) |
| 13 | El GND | En el suelo |
| 14 | D3P | MIPI Entrada del carril de datos3 (positivo) |
| 15 | D3N | MIPI Entrada del carril de datos 3 (negativo) |
| 16 y 17 | El GND | En el suelo |
| 18 y 19 | El VCC-1V8 | La fuente de alimentación de la unidad de alimentación de la unidad de alimentación de la unidad de alimentación de la unidad |
| 20 | Se aplicará el método de clasificación de los productos. | No incluido |
| 21 | SDA/NC | No incluido |
| 22 | Las condiciones de los requisitos de seguridad de los vehículos | No incluido |
| 23 | BIST/NC (en inglés) | No incluido |
| 24 | RSTB | Pin de reinicio global. activa baja para entrar en estado de reinicio. sugiero conectar con un circuito de reinicio RC para estabilidad. normalmente tira alto. |
| 25 | Se trata de la siguiente: | No incluido |
| 26 | AVDD/NC: el valor de las emisiones | No incluido |
| 27 | El GND | En el suelo |
| 28 a 29 | - ¿ Qué? | Luz de fondo LED |
| 30 | El GND | En el suelo |
| 31 | VGL/NC | No incluido |
| 32 a 33 años | El GND | En el suelo |
| 34 | VGH/NC | No incluido |
| Entre los 35 y 36 | A. No | Potencia de luz de fondo LED |
| 38 y 39 | VDD-3V3 | Fuente de alimentación (de 3,3 a 3,6 V) |
| 40 | VCOM/NC | No incluido |
Calificaciones máximas absolutas
| Parámetro | El símbolo | Condición | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Fuente de alimentación | VDD | Ta=25°C | - | 3.3 | - | V. |
| Puerta en la tensión de la fuente de alimentación | VGH | - | 15 | - | V. | |
| Válvula de apagado de la fuente de alimentación | VGL | - | - 11 años | - | V. |
Características eléctricas ((Vss=0V,Ta=25°C)
| Parámetro | El símbolo | Condición | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad | |
| Fuente de alimentación | VDD | Ta=25°C | - | 3.3 | 3.6 | V. | |
| Fuente de alimentación | CICV | Ta=25°C | - | 1.8 | - | V. | |
| Voltado de entrada | - ¿Qué quieres decir? | VIH | El valor de las emisiones de dióxido de carbono es el valor de las emisiones de dióxido de carbono | 0.8VIOVCC | - | VIOVCC | V. |
| - ¿Por qué no? | VIL | El valor de las emisiones de dióxido de carbono es el valor de las emisiones de dióxido de carbono | 0 | - | 0.2VIOVCC | V. | |
| Punto de trabajo | El símbolo | Condición | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad | |
| Tensión de alimentación | - | - | - | 9.6 | - | V. | |
| Corriente de suministro | Si es | - | - | 240 | - | - ¿Qué es? | |
| Corriente hacia adelante | Es normal. | - ¿Qué es eso? | Serie de 3 fichas x 4 | - | - | - ¿Qué es? | |
| Disminución de luz | Pd | - | - | - | |||
| El LED LIFE | - | - | 40000 | - | - | Las horas | |

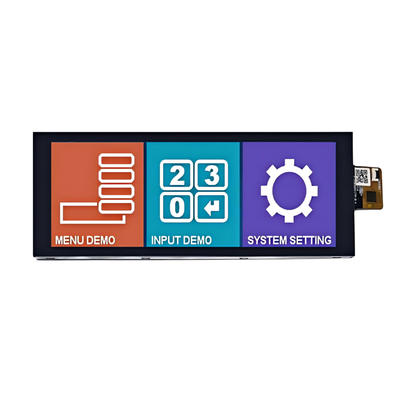

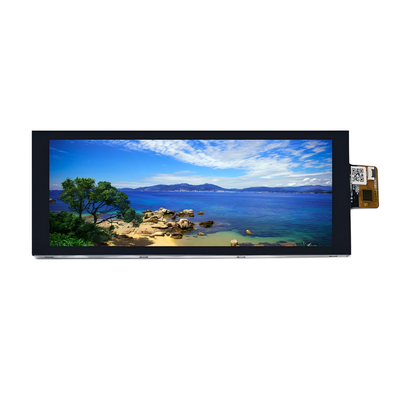

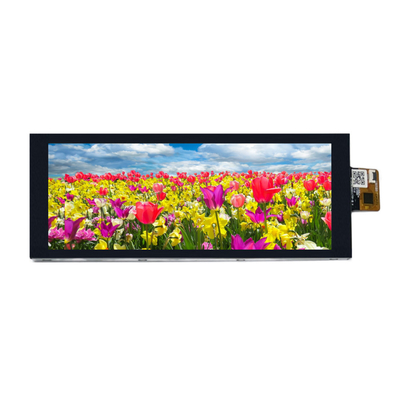

Imagen del producto
