Datos del producto:
|
| Palabras clave: | 11.9 pulgadas Bar TFT | Resolución: | 1480x320 |
|---|---|---|---|
| Interfaz: | Mipi | Control de conducción: | Se aplicará el siguiente procedimiento: |
| Luminancia superficial: | 800 cd/m2 como mínimo | pantalla táctil: | No es |
| Dirección de visión: | IPS, todos los ángulos de visión | Duración del LED: | 40,000 horas |
| Certificación: | ISO9001:2015 / ISO14000:2015 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display TFT LCD de la barra de interfaz MIPI,11Display LCD TFT de 0 |
||
Descarga de la hoja de datos
El objetivo de las medidas de seguridad es garantizar la seguridad de los vehículos.
Sobre este artículoLos requisitos de seguridad de los equipos de seguridad deberán cumplirse en todos los casos.
La pantalla LCD TFT de 11,9 pulgadas cuenta con las siguientes especificaciones clave:
Tamaño de la pantalla: Su diagonal de 11,9 pulgadas lo hace adecuado para varias aplicaciones, incluidas pantallas industriales, dispositivos de mano y equipos portátiles.
Resolución: con una resolución de 1480 x 320, la pantalla está optimizada para aplicaciones de pantalla ancha, proporcionando una buena claridad y detalle,aunque puede no ser tan alta como las pantallas modernas en términos de densidad de píxelesLa relación de resolución única puede ser beneficiosa para diseños y gráficos específicos de la interfaz de usuario.
Brillo: un nivel de brillo de 800 nits garantiza que la pantalla sea lo suficientemente brillante para su uso en diversas condiciones de iluminación, incluidos los entornos exteriores.Este nivel de brillo es ventajoso para la legibilidad y la visibilidad.
Interfaz MIPI: el uso de la interfaz MIPI es común en las pantallas modernas, ya que permite la transferencia de datos de alta velocidad entre la pantalla y el controlador,que es beneficioso para reducir la latencia y mejorar el rendimiento general.
Este tipo de pantalla podría servir a una amplia variedad de aplicaciones gracias a sus especificaciones equilibradas de tamaño, resolución, brillo e interfaz.Es esencial considerar cómo estos parámetros se alinean con la aplicación prevista y los requisitos del usuario.
Características
| - No, no es así. | Punto de trabajo | Especificación | Unidad |
| 1 | Tamaño del panel | 11.88 | pulgadas |
| 2 | Número de píxeles | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | Píxeles |
| 3 | Área activa | 57.984 ((H) × 268.176 ((V) | En el caso de los |
| 4 | Pitch de los píxeles | 0.1812 ((H) × 0.1812 ((V) x RGB | En el caso de los |
| 5 | Dimensión de contorno | 65.00(W) × 282.00(H) × 4.50 (D) | En el caso de los |
| 6 | Número de colores | 16.7M | - |
| 7 | Modo de muestra | Modo de transmisión, normalmente negro | - |
| 8 | Dirección de visión | Visión completa | - |
| 9 | Formato de muestra | Bandas verticales RGB | - |
| 10 | Tratamiento de la superficie | El resplandor | - |
| 11 | Interfaz | Impuestos mínimos | - |
| 12 | Iluminación de fondo | LED blanco | - |
| 13 | Temperatura de funcionamiento | -20 ~ 70 | °C |
| 14 | Temperatura de almacenamiento | -30 ~ 80 | °C |
| 15 | Peso | 120 | G |
Dibujo mecánico
Descripción del pin
| - No, no es así. | El símbolo | Función |
| 1 | El GND | En el suelo |
| 2 | D0P | Ingreso de datos de diferenciales MIPI positivos |
| 3 | D0N | Ingreso de datos de diferenciales negativos de MIPI |
| 4 | El GND | En el suelo |
| 5 | D1P | Ingreso de datos de diferenciales MIPI positivos |
| 6 | D1N | Ingreso de datos de diferenciales negativos de MIPI |
| 7 | El GND | En el suelo |
| 8 | El CLKP | Entrada de reloj diferencial MIPI positiva |
| 9 | Nombre de la empresa | Entrada de reloj diferencial MIPI negativa |
| 10 | El GND | En el suelo |
| 11 | D2P | Ingreso de datos de diferenciales MIPI positivos |
| 12 | D2N | Ingreso de datos de diferenciales negativos de MIPI |
| 13 | El GND | En el suelo |
| 14 | D3P | Ingreso de datos de diferenciales MIPI positivos |
| 15 | D3N | Ingreso de datos de diferenciales negativos de MIPI |
| 16 | El GND | En el suelo |
| 17 | El número de unidades de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control. | |
| 18 | El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en función de la temperatura de la atmósfera. | Una fuente de alimentación para la potencia analógica. |
| 19 | ||
| 20 | No incluido | No hay conexión. |
| 21 | No incluido | No hay conexión. |
| 22 | No incluido | No hay conexión. |
| 23 | No incluido | No hay conexión. |
| 24 | RSTB | Reinicie el pin. |
| 25 | Se trata de la siguiente: | Control del modo de espera. |
| 26 | No incluido | No hay conexión. |
| 27 | El GND | En el suelo |
| 28 | - ¿ Qué? | Cátodo LED |
| 29 | - ¿ Qué? | |
| 30 | El GND | En el suelo |
| 31 | No incluido | No hay conexión. |
| 32 | El GND | En el suelo |
| 33 | El GND | En el suelo |
| 34 | No incluido | No hay conexión. |
| 35 | A. No | Anodo LED |
| 36 | A. No | |
| 37 | El GND | En el suelo |
| 38 | VDD ((3.3V) | Una fuente de alimentación para la potencia analógica. |
| 39 | VDD ((3.3V) | |
| 40 | No incluido | No hay conexión. |
Calificaciones máximas absolutas
| Punto de trabajo | El símbolo | Los valores | Unidad | |
| - ¿Qué es eso? | - ¿Qué quieres decir? | |||
| Tensión de alimentación digital | VCI | - No hay nada.3 | 4.0 | V. |
| Tensión de alimentación digital | CICV | - No hay nada.3 | 4.0 | V. |
Condiciones de funcionamiento
| Punto de trabajo | El símbolo | Los valores | Unidad | ||
| - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | |||
| Tensión de alimentación digital | VDD | 3.0 | 3.3 | 3.6 | V. |
| Tensión de alimentación digital | CICV | 1.6 | - | 3.6 | V. |
| Tensión de entrada lógica | Se trata de: | 0.7VDD | - | VDD | V. |
| VIL | El GND | - | 0.3VDD | V. | |

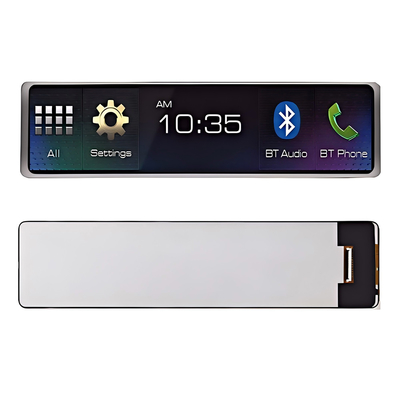

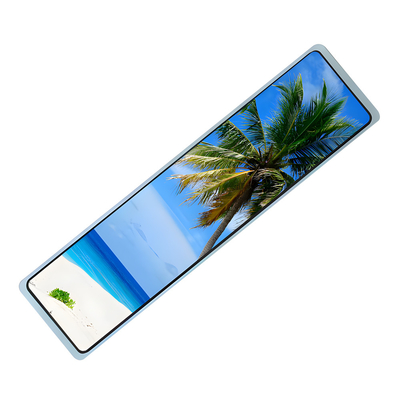

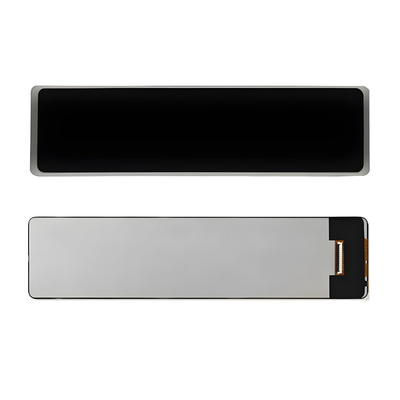

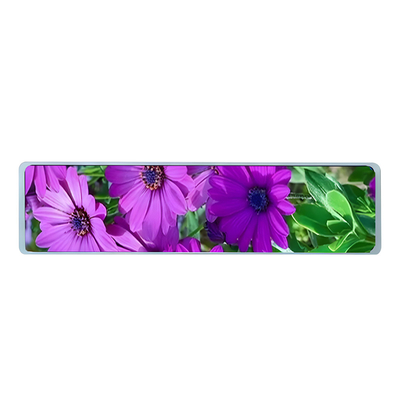

Imagen del producto
