Datos del producto:
|
| Palabras clave: | 11.3 pulgadas TFT de barra | Resolución: | 440x1920 |
|---|---|---|---|
| Interfaz: | Mipi | Control de conducción: | SC7707 |
| Luminancia superficial: | 520 cd/m2 (nits) | pantalla táctil: | No es |
| Dirección de visión: | IPS, todos los ángulos de visión | Duración del LED: | 40,000 horas |
| Certificación: | ISO9001:2015 / ISO14000:2015 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 11LCD TFT de tipo barra de 0,3 pulgadas,440x1920 píxeles Tipo de barra TFT LCD |
||
Descarga de la hoja de datos
SFTO1130GX-7220AN Especificación.pdf
Sobre este artículo SFTO1130GX-7220AN
11pantalla LCD IPS TFT de 0,3 pulgadas con una resolución de 440 x 1920 píxeles, equipada con interfaz MIPI de 4 canales,es un módulo de visualización diseñado específicamente para aplicaciones que requieren visualización de gran angular y alta resoluciónLa siguiente es una introducción detallada del producto:
Esta pantalla LCD IPS TFT de 11,3 pulgadas es una opción ideal para aplicaciones que requieren una pantalla de alta definición e interacción con el usuario debido a su alta resolución, alto brillo,y características de ángulo de visión amplio.
Características
|
Punto de trabajo |
Contenido |
Unidad |
| Display de pantalla | ||
| Tamaño del LCD | 11.3 | pulgadas |
| Tipo de panel | IPS | - ¿Qué quieres decir? |
| Modo de muestra | Negro normal | - ¿Qué quieres decir? |
| Número de colores | 16.7M | - ¿Qué quieres decir? |
| Dirección de visión | Todo. A las 0'00 | - ¿Qué quieres decir? |
| Iluminación de fondo | LED blanco x16in paralelo/ serie | - ¿Qué quieres decir? |
| NTSC | El 70% | - ¿Qué quieres decir? |
| Relación de contraste | 1000 | - ¿Qué quieres decir? |
| Interfaz | MIPI 4Lanes | - ¿Qué quieres decir? |
| IC del controlador | Las demás: | - ¿Qué quieres decir? |
| Tamaño de la memoria RAM del driver IC | Menos memoria RAM | un poco |
| Luminancia | 520 | cd/m2 |
| Dimensión de contorno | 64.98 ((H) x 266.44 (V) x 4.6 (D) ± 0.2 | En el caso de los |
| Área activa (W × H) | 57.948 ((H) x252.864 (V) | En el caso de los |
| Disposición de los píxeles | Bandas RGB | - ¿Qué quieres decir? |
| Peso | DTD | G |
| Número de puntos | 440xRGBx1920 | Píxeles |
| Pitch de los píxeles | 43.9 ((H) * 3 * 131.7 ((V) | ¿Qué quieres decir? |
| Temperatura de funcionamiento | -20 ¢ +70 | °C |
| Temperatura de almacenamiento | -30 ¢ +80 | °C |

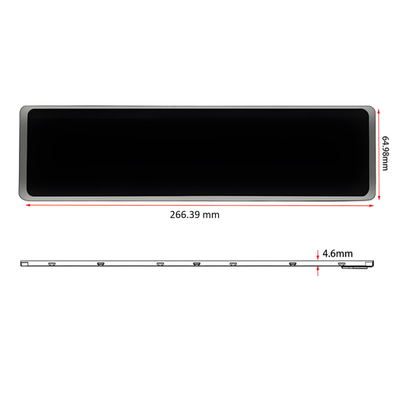

Dibujo mecánico
Descripción del pin
| Número PIN. | SÍMBOLO | Función |
| 1 | El GND | En el suelo |
| 2 | DSI-D0P | Pinos de entrada de señales diferenciales de datos DSI (carril de datos0) |
| 3 | DSI-D0N | Pinos de entrada de señales diferenciales de datos DSI (carril de datos 0) |
| 4 | El GND | En el suelo |
| 5 | DSI-D1P | Pinos de entrada de señales diferenciales de datos DSI (carril de datos 1) |
| 6 | DSI-D1N | Pinos de entrada de señales diferenciales de datos DSI (carril de datos 1) |
| 7 | El GND | En el suelo |
| 8 | DSI-CLK P | Pinos de entrada de señal diferencial DSI CLOCK |
| 9 | DSI-CLK N | Pinos de entrada de señal diferencial DSI CLOCK |
| 10 | El GND | En el suelo |
| 11 | DSI-D2P | Pinos de entrada de señales diferenciales de datos DSI (carril de datos 2) |
| 12 | DSI-D2N | Pinos de entrada de señales diferenciales de datos DSI (carril de datos 2) |
| 13 | El GND | En el suelo |
| 14 | DSI-D3P | Pinos de entrada de señales diferenciales de datos DSI (carril de datos 3) |
| 15 | DSI-D3N | Pinos de entrada de señales diferenciales de datos DSI (carril de datos 3) |
| 16 y 17 | El GND | En el suelo |
| 18 y 19 | Los datos de los datos de las autoridades nacionales de la UE | Fuente de alimentación de entrada y salida (NC) |
| 20 a 23 | No incluido | No incluido |
| 24 | Reinicio | Reinicie el alfiler de señal (se ha activado Bajo ) |
| 25 y 26 | No incluido | No incluido |
| 27 | El GND | En el suelo |
| 28 a 29 | LEDK | Cátodo LED de luz de fondo |
| 30 | El GND | En el suelo |
| 31 | No incluido | No incluido |
| 32 a 33 años | El GND | En el suelo |
| 34 | No incluido | No incluido |
| Entre los 35 y 36 | El LEDA | Anodo LED de luz de fondo. |
| 37 | El GND | En el suelo |
| 38 y 39 | VDD | Fuente de alimentación |
| 40 | No incluido | No incluido |
Características de la luz de fondo
LED blanco × 16 en paralelo/serie (Ta = 25°C)
| Punto de trabajo | El símbolo | Condición | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Voltagem hacia adelante | VF | IF= 120 mA | 22.4 | - | 27.2 | V. |
| Uniformidad | △Bp | - | 80 | - | - | % |
| Luminancia para LCD | - ¿ Por qué? | IF= 120 mA | 470 | 520 | - | cd/m2 |

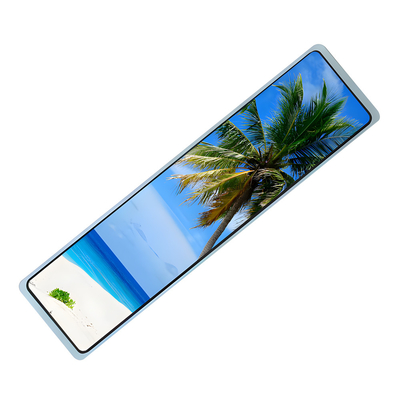

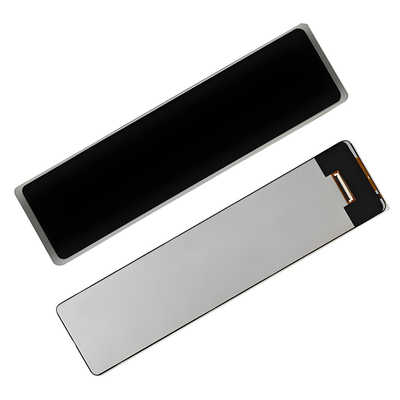

Imagen del producto
¿Qué tan competitivo es este monitor TFT de 11,3 pulgadas en el mercado internacional?
La pantalla LCD IPS TFT de 11,3 pulgadas tiene una resolución de 440x1920 píxeles y está equipada con interfaz MIPI de 4 canales.
1. * * Capacidad y liderazgo tecnológico * *: Según el análisis de Omdia, los fabricantes de paneles chinos como BOE, TCL Huaxing Optoelectronics,y Huike están liderando la industria de pantalla planaLa expansión de la capacidad y la mejora tecnológica de estos fabricantes proporcionan un fuerte apoyo técnico y garantía de capacidad para este producto.
2. * * Crecimiento de la demanda del mercado * *: se espera que la capacidad de producción mundial de LCD TFT continúe creciendo, lo que indica que la demanda del mercado se está expandiendo.Con el aumento de los envíos de paneles LCD de gran tamaño, se espera que la demanda del mercado de pantallas de 11,3 pulgadas aumente aún más.
3. Alta concentración de la industria: La industria mundial de TFT LCD tiene una alta concentración, con SAEF Technology ocupando posiciones importantes en el mercado mundial.Esto proporciona condiciones favorables para la promoción del mercado y la construcción de la marca de 11Las pantallas de barras de 3 pulgadas.
4Diferenciación del producto: La alta resolución y la interfaz MIPI de la pantalla de banda de 11,3 pulgadas le dan una ventaja diferenciada en áreas de aplicación específicas.como los mercados de gama alta, como la automatización industrial y el equipo médico.
5. * * Influencia de la marca internacional * *: Con el aumento de la cuota de mercado de SAEF Technology en el mercado global, nuestra influencia de marca también está mejorando,que contribuye a mejorar el reconocimiento del mercado internacional de 11Las pantallas de barras de 3 pulgadas.
6. * * Competitividad de precios * *: Las economías de escala y las capacidades de control de costos de los fabricantes de paneles chinos hacen que las pantallas de barras de 11,3 pulgadas tengan un precio competitivo en el mercado internacional.
7. * * Integración de la cadena de suministro mundial * *: La capacidad de integración de los fabricantes de paneles chinos en la cadena de suministro global puede ayudar a mejorar la eficiencia de la cadena de suministro y la velocidad de respuesta de 11.Dispositivos para pantallas de banda de 3 pulgadas.
En resumen, las pantallas LCD IPS TFT de banda de 11,3 pulgadas de Saef Technology tienen una fuerte competitividad en el mercado internacional.principalmente debido a ventajas como la capacidad de producción y la tecnología líderes., el aumento de la demanda del mercado, la alta concentración de la industria, la diferenciación de los productos, el aumento de la influencia de la marca internacional, la competitividad de los precios y la integración de la cadena de suministro mundial.
