Datos del producto:
|
| Producto: | 1.5 pulgadas SPI OLED | Resolución: | pixeles 128x128 |
|---|---|---|---|
| Estructura: | COG + PCB | Interfaz: | Interfaz de I2C |
| pantalla táctil: | Personalizable | Dirección de visión: | Todos los ángulos de visión |
| Esquema de la oscuridad.: | 34.3 × 45,5 × 3,8 (mm) | Conexión: | Pinos de encabezado |
| Número del pin: | 7 pernos | Temperatura de funcionamiento.: | -40 °C a +85 °C |
| Duración de vida: | 50,000 horas @ 60cd/m2 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display OLED de matriz de puntos 128x128,Display OLED de módulo de 7 pines |
||
Se aplicará el método de ensayo de la composición de los materiales.
Sobre este artículo SFOM150YZ7-128128WB-01 Interfaz SPI de pantalla OLED de 1,5 pulgadas
La pantalla OLED de 1,5 pulgadas de interfaz SPI adopta una matriz de puntos 128x128 y está equipada con un controlador IC SSD1327/SH1107G, que proporciona opciones de luz blanca/azul.La tecnología OLED (diodo emisor de luz orgánico) proporciona efectos de visualización de alto contraste y amplio ángulo de visiónEl siguiente es una introducción detallada del producto:
Este módulo de pantalla OLED de 1,5 pulgadas de SAEF Technology es una opción ideal para aplicaciones que requieren soluciones de pantalla miniaturizadas debido a su alta resolución, alto brillo,y características de bajo consumo de energía.
Datos físicos
| - No, no es así. | Las partidas | Especificación | Unidad |
| 1 | Tamaño diagonal | 1.50 | En pulgadas |
| 2 | Resolución | 128, por 128. | Puntos |
| 3 | Área activa | 26.86 ((W) * 26.86 ((H) | En mm2 |
| 4 | Dimensión de contorno | 34.00(W) * 49.30(H) * 2.66(T) | En mm2 |
| 5 | Pitch de los píxeles | 0.210 ((W) * 0.210 ((H) | En mm2 |
| 6 | Tamaño de los píxeles | 0.185 ((W) * 0.185 (H) | En mm2 |
| 7 | IC del controlador | Se trata de un sistema de control de las emisiones de gases de efecto invernadero. |
- |
| 8 | Muestra el color | Blanco / azul opcional |
- |
| 9 | Escala gris | 1 | Un poco |
| 10 | Interfaz | El SPI |
- |
| 11 | Tipo de paquete IC | El precio de venta |
- |
| 12 | Tipo de conexión del módulo | ZIF |
- |
| 13 | El grosor | 2.66 ± 0.1 | En el caso de los |
| 15 | El deber | ¿Qué es la religión? 1/128 |
- |
Dibujo de contorno mecánico
Definición del pin
| Número del pin | El símbolo | En el caso de las empresas | Función |
| 1 | El GND | P | Fundamento del sistema de OEL |
| 2 | CCC de riesgo | P | Fuente de alimentación para el sistema OEL |
| 3 | El SCL | Yo... | Cuando se selecciona el modo SPI, SCL será la entrada de reloj serie SCL. Cuando se selecciona el modo I2C, SCL es la entrada de reloj serie, SCL. |
| 4 | El SDA | Yo... | Cuando se selecciona el modo SPI, SDA será la entrada de datos en serie SI y cuando se selecciona el modo I2C, SDA será la entrada de datos en serie SDA |
| 5 | Energía renovable | Yo... |
Reinicio de energía para controlador y conductor Este pin es la entrada de la señal de reinicio. Cuando el pin está bajo, se ejecuta la inicialización del chip. Mantenga este pin tirando alto durante el funcionamiento normal. |
| 6 | D.C. | Yo... |
Control de datos y comandos Este pin es el pin de control de datos/comando. Cuando el pin se tira hacia arriba y se selecciona el modo de interfaz serial, los datos en SI se interpretarán como datos.En I2C modo, este pin actúa como SA0 para esclavo Selección de direcciones.Para obtener una relación detallada con las señales de interfaz de MCU, consulte el Timing Diagramas de las características. |
| 7 | Las empresas | Yo... |
Seleccionar el chip Este pin es la entrada de selección del chip. El chip está habilitado para la comunicación MCU solo cuando CS # está bajado. |
Características electroópticas
| Las partidas | El símbolo | - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | Unidad | En el caso de la | |
| Luminancia de funcionamiento | - ¿ Qué? | 80 | 100 |
- |
cd/m2 | 100% de los píxeles encendidos | |
| Consumo de energía | P |
- |
120 | 150 | MW | El 30% de los píxeles | |
| Frecuencia de fotogramas | Fr |
- |
100 |
- |
HZ |
- |
|
| Coordenadas de color |
El azul |
CIE x | 0.25 | 0.29 | 0.33 |
El CIE1931 |
Sala oscura |
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| Tiempo de respuesta | - ¿ Por qué no? | Tr |
- |
10 |
- |
nosotros |
- |
| Descomposición | Td el tiempo |
- |
10 |
- |
nosotros |
- |
|
| Relación de contraste | Crónica | 10000:1 |
- |
- |
- |
Sala oscura | |
| Ángulo de visión | △θ | 160 |
- |
- |
Grado |
- |
|
| Tiempo de vida útil | En la parte superior | 20,000 |
- |
- |
Horas | L= 100 cd/m2 | |

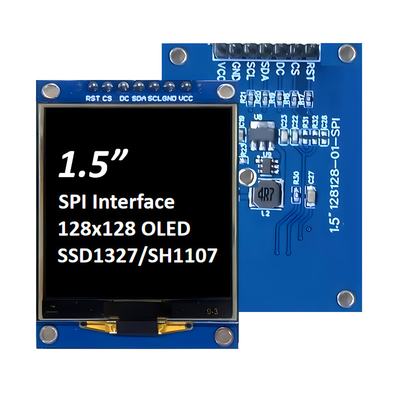

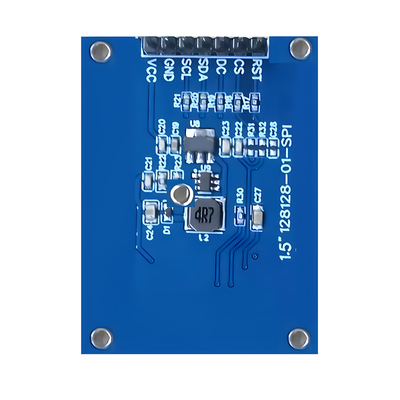

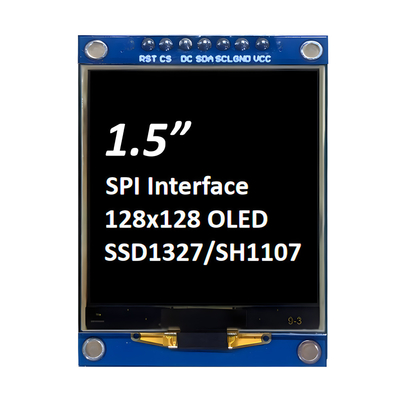

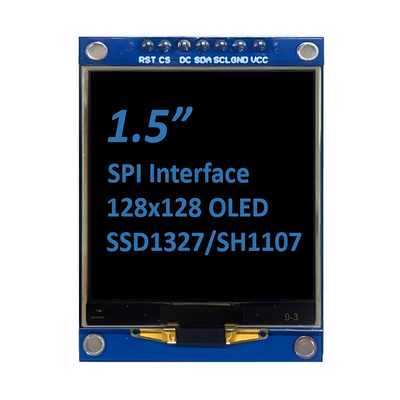

Imagen del producto
