1.3-pulgadas 128x64 Matriz de puntos OLED de 4 pines IIC I2C Interfaz SH1106 controlador IC Opciones de fuente blanca / azul

1.3-pulgadas 128x64 Matriz de puntos OLED de 4 pines IIC I2C Interfaz SH1106 controlador IC Opciones de fuente blanca / azul
1.3-Inch 128x64 Dot Matrix OLED 4-Pin IIC I2C Interface SH1106 Driver IC White/Blue Font Options
1.3-pulgadas 128x64 Matriz de puntos OLED de 4 pines IIC I2C Interfaz SH1106 controlador IC Opciones de fuente blanca / azul 1.3-pulgadas 128x64 Matriz de puntos OLED de 4 pines IIC I2C Interfaz SH1106 controlador IC Opciones de fuente blanca / azul 1.3-pulgadas 128x64 Matriz de puntos OLED de 4 pines IIC I2C Interfaz SH1106 controlador IC Opciones de fuente blanca / azul 1.3-pulgadas 128x64 Matriz de puntos OLED de 4 pines IIC I2C Interfaz SH1106 controlador IC Opciones de fuente blanca / azul

Ampliación de imagen :  1.3-pulgadas 128x64 Matriz de puntos OLED de 4 pines IIC I2C Interfaz SH1106 controlador IC Opciones de fuente blanca / azul

Datos del producto:
Lugar de origen: ShenZhen / China
Nombre de la marca: SAEF
Certificación: ISO9001 / ISO14000
Número de modelo: Se aplicará a los productos de las categorías 1 y 2 del presente anexo.
Pago y Envío Términos:
Cantidad de orden mínima: 3 piezas
Precio: Negotiable based on order lot quantity
Detalles de empaquetado: paquete de exportación estándar
Tiempo de entrega: 1-3 semanas
Condiciones de pago: L/C, T/T, Western Union y Paypal
Capacidad de la fuente: 3000K piezas por mes

1.3-pulgadas 128x64 Matriz de puntos OLED de 4 pines IIC I2C Interfaz SH1106 controlador IC Opciones de fuente blanca / azul

descripción
Producto: 1Módulo OLED de 3 pulgadas Resolución: 128X64 puntos
Estructura: COG + PCB Interfaz: I2C y IIC
Dirección de visión: Todos los ángulos de visión Muestra el color: Opciones blanco / azul
Esquema de la oscuridad.: 35.5 × 33.7 × 3.5 (mm) Conexión: Pinos de encabezado
Número del pin: 4 pines (seis pines son opcionales) Temperatura de funcionamiento.: -40 °C a +85 °C
Duración de vida: 50,000 horas @ 60cd/m2 El cumplimiento: Conforme con las normas REACH y RoHS
Resaltar:

128x64 OLED de matriz de puntos

,

1.3 pulgadas Dot Matrix OLED

,

4 pin dot matriz OLED

SFOM130JY4-12864WB-02 Especificación.pdf



Sobre este artículo SFOM130YZ4-12864WB-02 4 pin de cabecera 1.3 pulgadas módulo OLED



El producto SFOM130YZ4-12864WB-02 Las características de las opciones de fuente blanca/azul para la matriz OLED de puntos 128x64 de 1,3 pulgadas con 4 pines de interfaz IIC I2C SH1106 son las siguientes:

  1. Adopta tecnología OLED (diodo emisor de luz orgánico), tiene las características de ser ligero, ahorrar energía, alto contraste y amplio ángulo de visión,con una capacidad de transmisión superior a 20 W,.
  2. La resolución es de 128x64 píxeles, proporcionando gráficos claros y visualización de texto.
  3. El IC de controlador SH1106 admite hasta paneles de matriz de puntos 132x64, SRAM de 132x64 bits incorporado, admite interfaces paralelas de la serie 6800 de 8 bits e interfaces de bus I2C rápidas de 400KHz.La velocidad máxima de transferencia de datos soportada por la interfaz I2C del circuito integrado del controlador SH1106 es de 400 KHz. Esto significa que en condiciones ideales,puede transmitir datos a una velocidad de hasta 400000 bits por segundoEsta velocidad de transmisión es suficiente para la mayoría de las aplicaciones de pantalla pequeñas, garantizando la transferencia oportuna de datos desde el microcontrolador hasta el módulo de pantalla, proporcionando así efectos de pantalla suaves
  4. Proporciona una interfaz I2C IIC de 4 pines, admite interfaces periféricas serie de 3 y 4 cables y es fácil de conectar con microcontroladores u otros procesadores.
  5. Apoya la visualización de fuentes blancas y azules, y los usuarios pueden elegir el color más adecuado de acuerdo con el escenario de aplicación.
  6. Las pantallas OLED emiten luz y tienen características de alto brillo, por lo que son adecuadas para su uso en entornos luminosos.
  7. El rango de voltaje de la fuente de alimentación lógica de SH1106 es de 1,65V-3,5V, la tensión de la fuente de alimentación CC-DC es de 3,0V-4,2V y la tensión de la fuente de alimentación de operación OLED es de 6,4V-14,0V.
  8. Diseño de bajo consumo, con un consumo de energía inferior a 5 μA en modo de reposo.
  9. Adecuado para diversas aplicaciones como dispositivos portátiles, hogares inteligentes, dispositivos portátiles, equipos médicos, paneles de control industriales, etc.
  10. Diseñados para cumplir con las normas industriales y capaces de funcionar de forma estable en un amplio rango de temperaturas.
  11. Apoya el remapeo de filas y columnas (ADC), desplazamiento vertical, oscilador en el chip, salida de circuito de bomba de carga interna programable, control de contraste de 256 pasos en paneles OLED pasivos monocromos.

Este módulo de pantalla OLED de 1,3 pulgadas de Saef Technology es una opción ideal para aplicaciones que requieren soluciones de pantalla miniaturizadas debido a su alta resolución, alto brillo,y características de bajo consumo de energía.





Características



Producto: 1.3 pulgadas de 4 pines Resolución: 128x64 puntos
Estructura: COG + PCB Interfaz: SPI, I2C Opcional
Pantalla táctil: Personalizable Dirección de visión: Todos los ángulos de visión
Esquema de la luz: 35.5 × 33,7 × 3,5 mm Conexión: Pinos de encabezado
Número de pin: 4 pines Temperatura de funcionamiento -40°C a +85°C
Tiempo de vida: 50,000 Horas @ 60cd/m2 Conformidad: Conforme con las normas REACH y RoHS





Cuadro mecánico Dimensiones



1.3-pulgadas 128x64 Matriz de puntos OLED de 4 pines IIC I2C Interfaz SH1106 controlador IC Opciones de fuente blanca / azul 0





Definición del pin



Número de identificación SÍMBOLO Descripciones
1 El GND El terreno del circuito lógico
2 VDD Fuente de energía para la lógica
3 El SCK Entrada de reloj en serie.
4 El SDA Entrada de datos en serie.

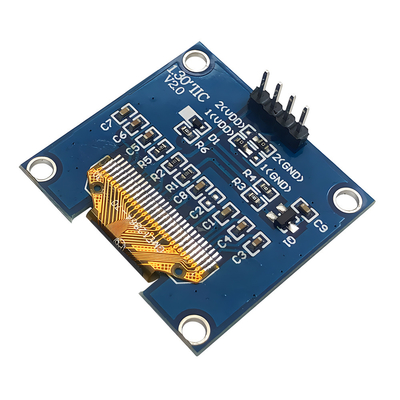

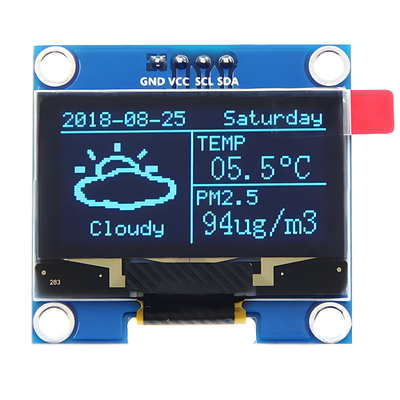

Imagen del producto

1.3-pulgadas 128x64 Matriz de puntos OLED de 4 pines IIC I2C Interfaz SH1106 controlador IC Opciones de fuente blanca / azul 11.3-pulgadas 128x64 Matriz de puntos OLED de 4 pines IIC I2C Interfaz SH1106 controlador IC Opciones de fuente blanca / azul 21.3-pulgadas 128x64 Matriz de puntos OLED de 4 pines IIC I2C Interfaz SH1106 controlador IC Opciones de fuente blanca / azul 3
