Datos del producto:
|
| Producto: | 2.8 pulgadas TFT con CTP | Resolución: | 240*320 puntos |
|---|---|---|---|
| Interfaz: | 4-wire SPI | pantalla táctil: | cap |
| Dirección de visión: | IPS Todos los ángulos de visión | Estructura del PCAP: | El GFF |
| Regulador del LCD: | Se aplicará el procedimiento siguiente: | Número del pin: | 10 PERNOS |
| Conexión: | ZIF FPC | Luminancia superficial: | 400 cd/m2 (nits) |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display IPS TFT de 400 nits,Display TFT IPS de unión óptica,2Display IPS TFT de 8 pulgadas |
||
2Pantalla LCD TFT de 8 pulgadas.pdf
Acerca de este artículo SFTO280PY-7200ACT 2.8 pulgadas capacitivo de pantalla táctil módulo TFT
La pantalla TFT IPS de 2,8 pulgadas con capacitivo táctil óptico es un dispositivo que integra tecnologías avanzadas de visualización y tacto.La siguiente es una introducción detallada del producto SFTO280PY-7200ACT:
Información sobre el producto
- El tamaño de la pantalla: 2.8 pulgadas
- Resolución: 240x320 píxeles
- Tecnología de visualización: tecnología IPS (In Plane Switching), que proporciona un amplio ángulo de visión y una precisión de color
- Brillo: 400 nits, adecuado para la visualización en diversas condiciones de iluminación
- Tecnología de pantalla táctil: capacitiva, que proporciona una alta sensibilidad y un control táctil preciso
-Interfaz: pantalla TFT que admite interfaces SPI (interfaz periférica serie) y pantalla táctil que admite interfaces I2C (circuito integrado inter) para una fácil conexión con microcontroladores u otros procesadores
-Enlace óptico: el uso de adhesivo óptico para unir la pantalla táctil y la pantalla de visualización, mejorando la precisión del tacto y el efecto de visualización
-Multi-touch: suele soportar la función multi-touch, lo que permite que varios dedos operen simultáneamente
-Durabilidad: las pantallas táctiles capacitivas son más duraderas que las pantallas táctiles resistivas y son menos susceptibles a daños físicos
Escenarios de aplicación
- Panel de control industrial: se utiliza para mostrar y controlar equipos industriales
- Equipo médico: Muestre información importante sobre el equipo médico
- Productos electrónicos de consumo: dispositivos domésticos inteligentes, consolas de juegos portátiles, etc.
-En la pantalla del coche: se utiliza para el salpicadero o el sistema de infoentretenimiento del vehículo
- Sistemas de información empresarial: máquinas de venta al público, terminales de autoservicio, etc.
Ventajas del producto
-Alto brillo: el brillo de 400 nits garantiza una visualización clara en diversas condiciones de iluminación
-Alto contraste: la tecnología IPS proporciona un mejor contraste y un mejor rendimiento del color
-Multi-touch: La pantalla táctil capacitiva admite el multi-touch, proporcionando una experiencia interactiva más fluida
-Enlace óptico: mejora el efecto de visualización y la precisión táctil.
En resumen, la pantalla IPS TFT capacitiva táctil ópticamente unida de 2,8 pulgadas combina un alto brillo, alto contraste y características multi-tacto,haciendo que sea adecuado para varios escenarios de aplicación y proporcionando una excelente experiencia de interacción del usuario.
Características
| Punto de trabajo | Especificación | Unidad |
| Tamaño de la pantalla | 2.8 pulgadas | Diágonal |
| Número de píxeles | El valor de las fichas de las fichas de las fichas de las fichas de las fichas de las fichas de las fichas | Píxeles |
| Área de visualización | 43.20 ((H) x57.60 ((V) | En el caso de los |
| Pitch de los píxeles | 0.180 ((H) x0.180 ((V) | En el caso de los |
| Dimensión de contorno | 50.00x69.20x3. ¿Qué es eso?10 | En el caso de los |
| Disposición de los píxeles | Bandas verticales RGB | - ¿ Qué pasa? |
| Modo de muestra | Normalmente negro | - ¿ Qué pasa? |
| Dirección de visualización | Todos los | - ¿ Qué pasa? |
| Muestra el color | 262K | - ¿ Qué pasa? |
| La luminancia ((cd/m2) | 400 | No |
| Relación de contraste | 1200:1 | - ¿ Qué pasa? |
| Interfaz | SPI de 4 alambres | |
| Luces de fondo | Tipo de luz lateral LED | - ¿ Qué pasa? |
| IC de la unidad | Se aplicará el procedimiento siguiente: | |
| Temperatura de funcionamiento | -20 ~ 70 | °C |
| Temperatura de almacenamiento | -30 ~ 80 | °C |
| Pantalla táctil | Pantalla táctil de capacidad | |
| Interfaz de pantalla táctil | I2C | |
| Ensamblaje de TFT+CTP | Enlace óptico |
Dibujo de contorno
Definición del pin de la interfaz TFT
| El número de identificación. | El símbolo | Función |
| 1 | El GND | En el suelo |
| 2 | CCC de riesgo | Fuente de alimentación: 2,8 V. |
| 3 | El SDA | Pin de entrada/salida de la interfaz SPI |
| 4 | Las condiciones de los productos | Este pin se utiliza para ser el reloj de interfaz serial |
| 5 | Las empresas | Chip selecciona el pin de entrada |
| 6 | Reinicio | Entrada de reinicio externa |
| 7 | El LEDA | Luz trasera LED ((Anodo) |
| 8 | LEDK | Luz de retroiluminación LED (cátodo) |
| 9 | No incluido | No incluido |
| 10 | RS | Display de datos/pin de selección de comandos en interfaz serial de 4 líneas |
Definición del pin de CTP
| 1 | El GND | En el suelo |
| 2 | CTP_RST | Reinicio de la pantalla táctil |
| 3 | CTP_INT | Señal de interrupción de pantalla táctil |
| 4 | CTP_SDA | Señal de datos de pantalla táctil |
| 5 | CTP_SCL | Señal de reloj de pantalla táctil |
| 6 | CCC de riesgo | Fuente de alimentación |
Especificación óptica
|
Punto de trabajo |
El símbolo |
Condición |
- ¿ Qué? |
El tipo |
- ¿ Qué es? |
Unidad |
|
|
Luminancia blanca (centro) |
- ¿ Por qué? |
Θ = 0 Es normal. Visión Ángulo El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. |
- ¿Qué quieres decir? |
400 |
- ¿Qué quieres decir? |
cd/m2 |
|
|
Tiempo de respuesta |
Tr+Tf |
- ¿Qué quieres decir? |
30 |
35 |
ms |
||
|
Proporción de contraste |
El CR |
1000 |
1200 |
- ¿Qué quieres decir? |
- ¿Qué quieres decir? |
||
|
El color Cromaticidad (CIE1931) |
de color blanco |
En el caso de los |
- ¿Qué quieres decir? |
0.308 |
- ¿Qué quieres decir? |
|
|
|
- ¿ Qué? |
- ¿Qué quieres decir? |
0.339 |
- ¿Qué quieres decir? |
||||
|
Ángulo de visión |
- ¿ Qué? |
El |
CR ≥ 10 |
75 |
80 |
- ¿Qué quieres decir? |
|
|
I R |
75 |
80 |
- ¿Qué quieres decir? |
||||
|
Ver |
¿Qué es? |
75 |
80 |
- ¿Qué quieres decir? |
|||
|
El D |
75 |
80 |
- ¿Qué quieres decir? |
||||
|
Uniformidad del brillo |
En promedio |
Θ = 0 |
80 |
90 |
- ¿Qué quieres decir? |
% |
|
|
Gamma de colores |
NTSC |
Θ = 0 |
65 |
70 |
- ¿Qué quieres decir? |
% |
|
|
Dirección óptima de visión |
Todos los |
||||||
Características de las pantallas LCD TFT
| Punto de trabajo | El símbolo | - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | Unidad |
| Voltado de alimentación analógico | VDD | 2.4 | 2.8 | 3.3 | V. |
| Voltado de alimentación digital | VDDI | 1.65 | 1.8 | 3.3 | |
| Válvula de entrada de señal | VIH | 0.7VDDI | - | VDDI | V. |
| VIL | El GND | - | 0.3VDDI | V. |
Características de la luz de fondo
| Punto de trabajo | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Corriente de LED | El | - | 60 | 80 | - ¿Qué es? |
| Voltagem de las luces LED | VL | - | 2.8 | 3.2 | V. |
| Tiempo de vida útil del LED en funcionamiento | - ¿ Qué? | 30000 | 40000 | - | Horario |

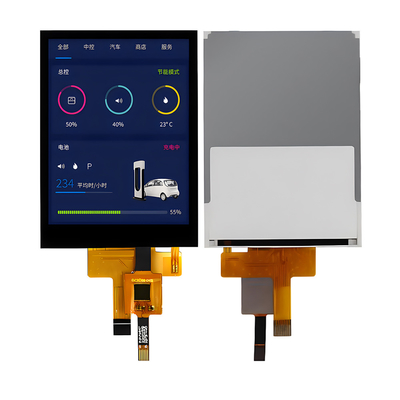

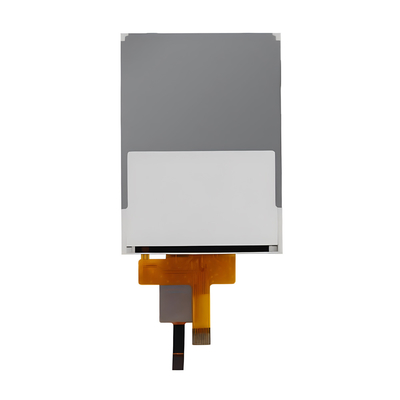

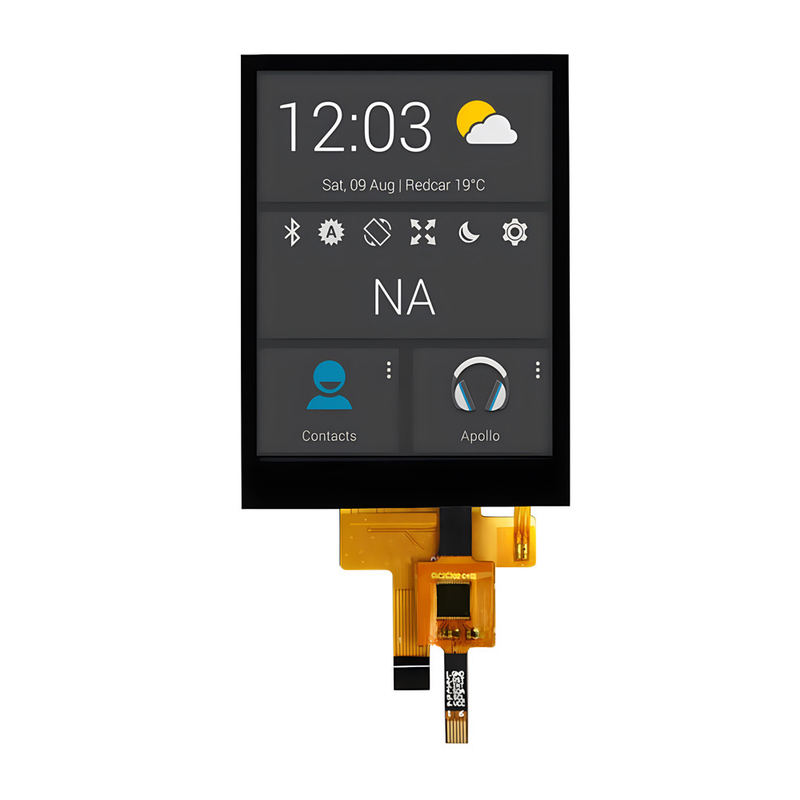

Imagen del producto
