Datos del producto:
|
| Producto: | 3.12 pulgadas de OLED | Resolución: | 256x64 píxeles |
|---|---|---|---|
| Modo de muestra: | Matriz pasiva | Interfaz: | Paralelo, SPI opcional |
| Muestra el color: | Blanco, amarillo | Optica: | Todos los ángulos de visión |
| IC del controlador: | SSD1322 | Esquema de la oscuridad.: | 88,00 (w) x27.80 (h) |
| Área activa: | 76,78 (w) x 19,18 (h) | Pitch de los píxeles: | 0.30 (W) x 0,30 (H) |
| Temperatura de funcionamiento: | -40 °C a +80 °C | Temperatura de almacenamiento.: | -40°C a +85°C |
| Válvula de alimentación: | 2.4 - 3,5 V | Número del pin: | 30 pines |
| paquete de circuitos integrados: | COF | Conexión del módulo: | Tipo ZIF |
| El deber: | 1/64 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Modulo de visualización OLED de 256*64,Módulo gráfico de pantalla OLED,3Módulo de pantalla OLED de 12 pulgadas |
||
** Descarga de la hoja de datos **
Se aplicará el procedimiento de ensayo de la norma de calidad de los productos.
Sobre el artículo Módulo gráfico OLEDSe aplicará el método de ensayo de la norma de calidad.
Aumente sus proyectos con nuestro módulo gráfico de pantalla OLED de 3.12 pulgadas 256x64 con tecnología avanzada SSD1322 Driver IC.Esta pantalla OLED de alta calidad está diseñada para ofrecer gráficos vibrantes y texto nítido, lo que lo hace ideal para diversas aplicaciones, incluidos equipos industriales, electrónica de consumo y proyectos de bricolaje.
Características clave:
Ya sea que esté diseñando un prototipo, mejorando las interfaces de usuario o creando pantallas visuales atractivas, el módulo de pantalla OLED gráfico de 3.12 pulgadas 256x64 es la opción perfecta.Explore nuestra selección y haga que sus proyectos cobren vida con impresionantes imágenes hoy!
Características
| Producto: | 3.12 pulgadas OLED |
| Modelo: | Se aplicará el método de ensayo de la norma de calidad. |
| Resolución: | 256x64 píxeles |
| Modo de visualización | Matriz pasiva |
| Color de visualización: | Blanco, amarillo |
| Control del conductor: | El SSD1322 |
| Interfaz: | Paralelo, SPI Opcional |
| Optica: | Todos los ángulos de visión |
| Esquema de la luz: | 88.00 (W) X27.80 (H) |
| Pitch de los píxeles: | 0.30 (W) x 0,30 (H) |
| Área activa: | 76.78 (W) X 19.18 (H) |
| Temperatura de funcionamiento: | -40°C a +80°C |
| Temperatura de almacenamiento: | -40°C a +85°C |
| Número de pin: | 30 pines |
| Conexión del módulo: | Tipo ZIF |
| Voltado de alimentación: | 2.4 - 3,5 V |
| Paquete de IC: | El COF |
| Trabajo: | 1/64 |
| Conformidad: | Conforme con las normas REACH y RoHS |
Dibujo de contorno mecánico
Calificaciones máximas absolutas
| Parámetro | El símbolo | - ¿ Qué? | - ¿ Qué es? | Unidad |
|
Válvula de alimentación |
VDD | - No hay nada.5 | 2.75 | V. |
| CCC de riesgo | - No hay nada.5 | 21 | V. | |
| VDDIO | - No hay nada.5 | VCI | V. | |
| VCI | - No hay nada.3 | 4 | V. | |
| Temperatura de funcionamiento | El TOP | -40 años. | 85 | .C |
| Temperatura de almacenamiento | TSTG | - 65 años. | 150 | .C |
| Tiempo de vida (140 cd/m2) | 33,000 | - | hora |
Características ópticas
|
Características |
El símbolo | Condiciones | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
|
Brillo (VCC suministrado externamente) |
¿Qué es? |
Nota 5 |
80 |
100 |
- |
cd/m2 |
| C.I.E. (blanco) | (x) (y) | C.I.E. 1931 | 0Es una calibre 250.27 | 0.290. ¿Qué quieres decir?31 | 0.330. ¿Qué quieres decir?35 | |
| Contraste de la habitación oscura | El CR | - | 2000:1 | - | ||
| Ángulo de visión | 160 | - | - | Grado |
Características de la CC
|
Características |
El símbolo | Condiciones | - ¿ Qué? | Tipo de producto | - ¿ Qué es? |
Unidad |
| Tensión de alimentación lógica | VDD | 2.4 | 2.5 | 2.6 | V. | |
| Voltagem de alimentación para el funcionamiento | VCI | 2.4 | 2.8 | 3.5 | V. | |
| Fuente de alimentación para pines de E/S | VDDIO | 1.65 | VCI | V. | ||
|
Voltado de funcionamiento para OLED |
CCC de riesgo |
Nota 5 |
11.5 |
12 |
12.5 |
V. |
|
Input de alto nivel |
VIH |
IOUT = 100μA, 3,3 MHz |
0.8×VDDIO |
- |
VDDIO |
V. |
| Entrada de bajo nivel | VIL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2×VDDIO | V. |
| Producción de alto nivel | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDDIO | - | VDDIO | V. |
| Producción de bajo nivel | VOL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.1×VDDIO | V. |
| Corriente de funcionamiento para VCI | ICI | - | 95 | 120 | MPa | |
| Corriente de funcionamiento para VCC | TIC |
|
- |
34.5 |
40 |
- ¿Qué es? |
| Corriente en modo de reposo para VDD | IDD, sueño | - | 1 | 10 | MPa | |
| Modo de suspensión corriente para VDDIO | IDDIO, el sueño | 1 | 10 | |||
|
Corriente de modo de reposo para VCI |
ICI, el sueño | - | 2 | 50 |
MPa |

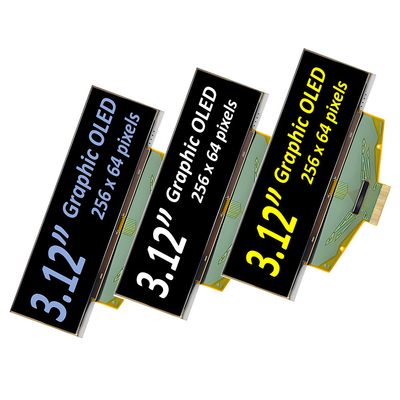

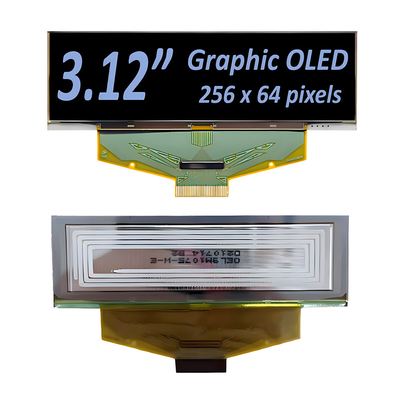

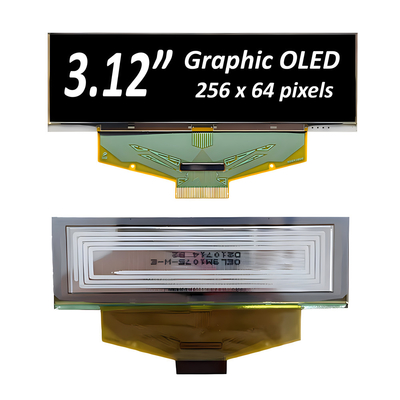

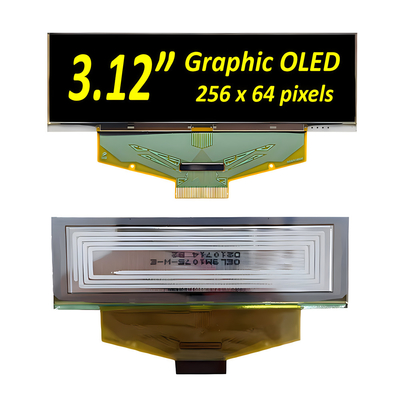

Imagen del producto
