Datos del producto:
|
| Palabras clave: | LCD táctil TFT para automóviles de 7 pulgadas | Pantalla táctil: | Pantalla táctil capacitiva (CTP) |
|---|---|---|---|
| Resolución: | 1024x600 | Combinación: | Enlace óptico |
| Interfaz LCM: | Mipi | Las pines: | 30 pines |
| Luminancia superficial: | 500 cd/m2 | Dimensión de contorno: | 164.7 x 99,7 x 4,59 (mm) |
| Área activa: | 154.21 x 85,92 (mm) | Duración del LED: | 40,000 horas |
| Dirección de visión: | IPS, todos los ángulos de visión | Interfaz CTP: | I2C |
| Temperatura de funcionamiento.: | – 30℃ a +75℃ | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Módulo de visualización TFT para automóviles,Módulo de visualización TFT de 1024x600,Módulo de pantalla TFT de 7 pulgadas |
||
Como una pantalla táctil TFT especialmente personalizada para la electrónica automotriz y las industrias especiales, SFTO700TZ-7196ACT de la tecnología saef tiene las siguientes ventajas de rendimiento antiinterferencia:
Alta estabilidad: las pantallas LCD TFT de grado automotriz deben mantenerse estables y funcionar continuamente sin estrellarse o estrellarse,especialmente en los entornos de automóviles donde se pueden encontrar diversas condiciones climáticas y de carretera adversasPor lo tanto, los requisitos de estabilidad son muy altos.
Fuerte capacidad antiinterferencia: Hay varias interferencias electromagnéticas y electrostáticas en los automóviles, que pueden afectar el efecto de visualización y la estabilidad de las pantallas LCD TFT.Este módulo de visualización está diseñado para resistir varias interferencias, incluidas las interferencias electromagnéticas, las interferencias electrostáticas, etc., que garantizan una visualización estable incluso en entornos electromagnéticos complejos.
Excelente compatibilidad electromagnética: En el campo de la electrónica automotriz,Las pantallas de pantalla deben tener una alta compatibilidad electromagnética para hacer frente a las interferencias electromagnéticas generadas por los dispositivos electrónicos del automóvilEl módulo de visualización TFT fue diseñado teniendo esto en cuenta, reduciendo el impacto de las interferencias electromagnéticas mediante la adopción de diseños y materiales específicos.
Resistencia a altas y bajas temperaturas: Los automóviles pueden encontrarse en entornos de altas y bajas temperaturas, lo que puede afectar el rendimiento y la fiabilidad de las pantallas LCD TFT.Este módulo de visualización ha sido especialmente diseñado para adaptarse a un amplio rango de temperaturas, garantizando un funcionamiento normal incluso a temperaturas extremas.
Materia prima y procesos de producción de alta calidad: para garantizar la vida útil y la fiabilidad de las pantallas LCD TFT, es necesario elegir materias primas y procesos de producción de alta calidad,y llevar a cabo un estricto control de calidad.
Mediante las medidas antinterferencias anteriores, el módulo de visualización TFT de pantalla táctil capacitiva de 7 pulgadas de grado automotriz puede proporcionar un rendimiento de visualización estable y fiable en diversos entornos,satisfacer la demanda de dispositivos de visualización de alta fiabilidad en el campo de la electrónica automotriz.
Características
| Número del modelo: | ¿Qué es esto? |
| Palabras clave: | LCD táctil TFT para automóviles de 7 pulgadas |
| Resolución: | 1024x600 |
| Pantalla táctil: | Pantalla táctil capacitiva (CTP) |
| Combinación: | Enlace óptico |
| Interfaz LCM: | Impuestos mínimos |
| Luminancia de la superficie: | 500 Cd/m2 |
| Las pines: | 30 pines |
| Dimensión de contorno: | 164.7 x 99,7 x 4,59 (mm) |
| Área activa: | 154.21 x 85,92 (mm) |
| Dirección de visión: | IPS, todos los ángulos de visión |
| Temperatura de funcionamiento | ¥30°C a +75°C |
| Duración del LED: | 40000 horas |
| Interfaz CTP: | I2C |
| Conformidad: | Conforme con las normas REACH y RoHS |
Dibujo de contorno mecánico
Descripción del pin de interfaz
| El número de pin. | El símbolo | Descripción |
| 1 | El LEDA | Anodo LED |
| 2 | El LEDA | Anodo LED |
| 3 | VGH | Puerta encendida |
| 4 | VGL | Puerta de apagado de tensión |
| 5 | Número de identificación | Dirección de exploración vertical |
| 6 | El SHLR | Dirección de exploración horizontal |
| 7 | LEDK | Catodo LED |
| 8 | LEDK | Catodo LED |
| 9 | AVDD | Potencia para circuito analógico |
| 10 | El GND | En el suelo |
| 11 | MIPI_TDP3 | Entrada de datos diferenciales MIPI |
| 12 | MIPI_TDN3 | Entrada de datos diferenciales MIPI |
| 13 | El GND | El GND |
| 14 | MIPI_TDP2 | Entrada de datos diferenciales MIPI |
| 15 | MIPI_TDN2 | Entrada de datos diferenciales MIPI |
| 16 | El GND | El GND |
| 17 | MIPI_TCP | Entrada de reloj diferencial MIPI |
| 18 | MIPI_TCN | Entrada de reloj diferencial MIPI |
| 19 | El GND | El GND |
| 20 | MIPI_TDP1 | Entrada de datos diferenciales MIPI |
| 21 | MIPI_TDN1 | Entrada de datos diferenciales MIPI |
| 22 | El GND | El GND |
| 23 | MIPI_TDP0 | Entrada de datos diferenciales MIPI |
| 24 | MIPI_TDN0 | Entrada de datos diferenciales MIPI |
| 25 | El GND | El GND |
| 26 | Se trata de la siguiente: | Modo de espera seleccione el pin. |
| 27 | Reinicio | Pin de reinicio global |
| 28 | VDD | Energía para el circuito digital |
| 29 | VDD | Energía para el circuito digital |
| 30 | VCOM (Comunidad de Control de Vuelos) | Voltagem de modo común |
Límites máximos absolutos
| Punto de trabajo | El símbolo | - ¿Qué es eso? | Tipo de producto | - ¿Qué quieres decir? | Unidad |
| Válvula de alimentación | VDD | - No hay nada.3 | - | 3.96 | V. |
| Válvula de potencia de entrada/salida | VDDIO | - No hay nada.3 | - | 3.96 | V. |
| Potencia de entrada de AVDD | AVDD | - No hay nada.3 | - | 12 | V. |
| Puerta en la tensión de la fuente de alimentación | VGH | - No hay nada.3 | - | VGL+32 | V. |
| Válvula de apagado de la fuente de alimentación | VGL | VGH-32 | - | 0.3 | V. |
| Voltado del VMID | VMID | - No hay nada.3 | - | 6.6 | V. |
| Voltado común de la fuente de alimentación | VCOM_OP | - No hay nada.3 | - | 5.43 | V. |
| Votación de la potencia (VOTP, OTP power) | Votación de las personas | - | - | 9 | V. |
| Temperatura de funcionamiento | Tópico de las emisiones | - 30 años. | - | 75 | °C |
| Temperatura de almacenamiento | TSTG | - 30 años. | - | 80 | °C |
| Punto de trabajo | El símbolo | - ¿ Qué? | El tipo | - ¿ Qué es? | Unidad | Condición de ensayo |
| Voltado de funcionamiento | VDD | 2.6 | - | 3.6 | V. | - |
| Corriente de suministro | DPI | - | - | 5 | - ¿Qué es? | VDD = 2,8 V, Ta = 25 °C |
| Voltado de entrada | VIH | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corriente de fuga de entrada | IIL | - Es una.0 | - | 1.0 | - ¿Qué es? | VIN = VDD o VSS |
Características electroópticas de la luz de fondo
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad |
Condición |
| Válvula de alimentación | Vf | 9.0 | 9.6 | 10.2 | V. | Si = 180 mA |
| Corriente de suministro | Si es | - | 180 | - | - ¿Qué es? | - |
| Voltagem inversa | - ¿ Qué? | - | - | 5 | V. | - |
| Disipación de energía | Pd | - | 1728 | - | MW | - |
| Intensidad luminosa para LCM |
- |
450 | 500 | - | Cd/m2 | Si = 180 mA |
| Uniformidad para la CML | - | 80 | - | - | Porcentaje | Si = 180 mA |
| Color de luz de fondo | Blanco | |||||
Características ópticas
| - No, no es así. | Sección 1 | El símbolo | Condiciones | Especificación | Unidad | |||
| - ¿ Qué? | Tipo de producto | - ¿ Qué es? | ||||||
| 1 | Tiempo de respuesta | Tr+Tf | 25°C | - | 25 | - | - ¿ Por qué? | |
| 2 | Transmitancia (con PL) | T (%) | - | - | 5.0 | - | - | |
| 3 | Tasa de contraste | Crónica |
θ=0, Ángulo de visión normal |
- | 800 | - | - | |
| 4 |
Visión Ángulo
|
¿Qué es eso? | θR | En el caso de las empresas de servicios de seguros, el importe de la ayuda será el siguiente: | - | 85 | - | - ¿Qué es? |
| θL | - | 85 | - | |||||
| Es verdad. | Θ+ | - | 85 | - | ||||
| ¿Qué es esto? | - | 85 | - | |||||

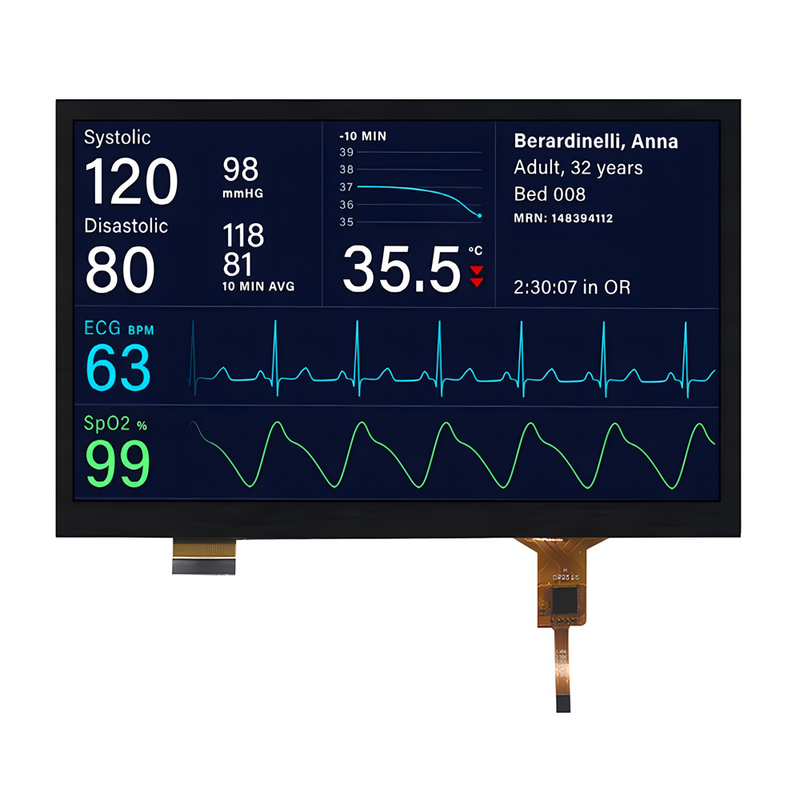

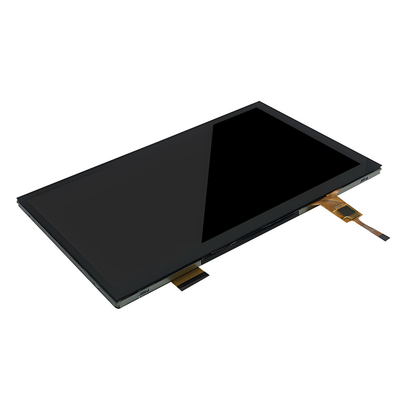

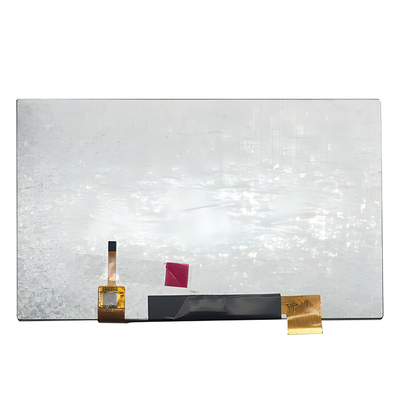

Imagen del producto
