Datos del producto:
|
| Producto: | 4 pulgadas LCD TFT circular | Resolución: | 720x720 |
|---|---|---|---|
| Interfaz: | Impuestos mínimos | pantalla táctil: | No, CTP es opcional |
| Dirección de visión: | IPS (80/80/80/80) | Número del pin: | 30 pines |
| Tamaño del módulo: | 105.3x109.61x3.83 (mm) | Área activa: | 101.92 (mm) Diámetro |
| Luminancia superficial: | 1000 cd/m2 (nits) | Temperatura de funcionamiento.: | -30 °C a +85 °C |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme a las normas de Rohs & Reach |
| Resaltar: | Display TFT LCD de grado automotriz,1000 nits Display TFT LCD |
||
** Descarga de la hoja de datos **
Introducción al producto TFT de 4 pulgadas de grado automotriz
Display TFT LCD circular de 4 pulgadas SFTO400XC-7095A3N, diseñado específicamente para aplicaciones de automoción, con las siguientes características:
En resumen, la pantalla circular TFT LCD de 4 pulgadas SFTO400XC-7095A3N es una opción ideal para sistemas de visualización automotriz debido a su alto brillo, durabilidad de grado automotriz y diseño especial.
Características
| Punto de información general | Contenido |
| Tamaño de la pantalla LCD (diagonal) | TFT redondo de 4 pulgadas |
| Estructura del módulo | Display TFT |
| Tipo de pantalla LCD | Las condiciones de las pruebas de calidad se determinarán en función de las características de los productos. |
| Modo de visualización LCD | Normalmente negro |
| Dirección de visualización recomendada | IPS todos los ángulos de visión |
| Tamaño del módulo (W × H × T) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
| Área activa (W × H) | 101Diámetro de.52 mm |
| Número de píxeles (Resolución) | 720RGB×720 píxeles |
| Tipo de interfaz del módulo | Interfaz MIPI |
| Temperatura de operación. | -30 °C a +85 °C |
| Luminancia de la superficie | 1000 cd/m2 |
| Números de color | 16.7M |
| Tipo de luz de fondo | LED blanco |
Dibujo de contorno mecánico
Definición del pin
| - No, no es así. | Número de identificación | Descripción |
| 1 | El LEDA | Anodo LED |
| 2 | Se trata de la siguiente: | Cátodo LED |
| 3 | El LEDK2 | Cátodo LED |
| 4 | VCI | Fuente de alimentación 2,8 ~ 3,3 V |
| 5 | CICV | Fuente de alimentación 1.8V-2.0V |
| 6 | Reinicio | Las señales de reinicio de la LCM |
| 7 | Técnica de trabajo | Producción de efecto de desgarro |
| 8 | PWM | La salida de frecuencia PWM para el control del conductor LCD. |
| 9 | El GND | En el suelo |
| 10 | D0P | Las señales de datos DSI-D0+ |
| 11 | D0N | Las señales de datos DSI-D0 |
| 12 | El GND | En el suelo |
| 13 | D1P | Las señales de datos DSI-D1+ |
| 14 | D1N | DSI-D1- señales de datos |
| 15 | El GND | En el suelo |
| 16 | El CLKP | DSI-Reloj+ |
| 17 | Nombre de la empresa | El reloj del DSI... |
| 18 | El GND | En el suelo |
| 19 | D2P | Las señales de datos DSI-D2+ |
| 20 | D2N | Las señales de datos DSI-D2 |
| 21 | El GND | En el suelo |
| 22 | D3P | Las señales de datos DSI-D3+ |
| 23 | D3N | DSI-D4- señales de datos |
| 24 | El GND | En el suelo |
| 25 | TP_INT | Toque Interrumpir |
| 26 | TP_SDA | Señal de datos de IIC táctil |
| 27 | TP_SCL | Toque la señal del reloj IIC |
| 28 | TP_RESET (en inglés) | Toque la señal de reinicio |
| 29 | TP_VCI | Toque fuente de alimentación |
| 30 | TP_IOVCC | Toque fuente de alimentación |
|
Punto de trabajo |
El símbolo |
Valor |
Unidad |
|
Voltagem de la fuente de alimentación para la lógica |
VDD |
0.3 ~ 3.6 |
V. |
|
Voltado de entrada |
El vino |
VDD + 0.3 |
V. |
|
Temperatura de funcionamiento |
- ¿Qué es? |
-30 a 80 años |
°C |
|
Temperatura de almacenamiento |
Tstg |
-30 a 80 años |
°C |
Características eléctricas
|
Punto de trabajo |
El símbolo |
- ¿ Qué? |
El tipo |
- ¿ Qué es? |
Unidad |
Condición de ensayo |
|
Voltado de funcionamiento |
VDD |
2.6 |
2.8 |
3.3 |
V. |
- |
|
Corriente de suministro |
DPI |
- |
- |
30 |
- ¿Qué es? |
VDD = 2,8 V, Ta = 25 °C |
|
Voltado de entrada |
VIH |
0.8VDD |
- |
VDD |
V. |
- |
|
VIL |
0 |
- |
0.2VDD |
V. |
||
|
Corriente de fuga de entrada |
IIL |
- Es una.0 |
- |
1.0 |
- ¿Qué es? |
VIN = VDD o VSS |
Luces de fondo de conducción
|
Punto de trabajo |
El símbolo |
- ¿ Qué? |
Tipo de producto |
- ¿ Qué es? |
Unidad |
|
Corriente hacia adelante |
Si |
- ¿Qué quieres decir? |
180 |
- |
- ¿Qué es? |
|
Voltagem hacia adelante |
VF |
14 |
15 |
16.3 |
V. |
|
Modo de conexión |
P |
- ¿Qué quieres decir? |
5S2P |
- ¿Qué quieres decir? |
|
|
Número de LED |
/ |
|
10 |
|
Pcs. |
|
Tiempo de vida del LED |
|
30000 |
40000 |
|
horas |
Características ópticas
|
Punto de trabajo |
El símbolo |
Condición |
- ¿ Qué? |
Tipo de producto |
- ¿ Qué es? |
Unidad |
|
Ángulos de visión |
θT |
Las demás: |
|
85 |
- |
Grado |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
Relación de contraste |
El CR |
θ=0° |
800 |
1000 |
- |
- |
|
Tiempo de respuesta |
Tones |
25°C |
- |
25 |
35 |
ms |
|
- ¿Qué es esto? |
||||||
|
Uniformidad |
- ¿ Qué? |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
Luminancia |
- ¿ Qué? |
- |
850 |
1000 |
- |
cd/m2 |

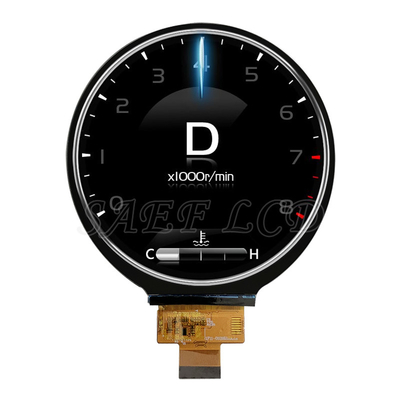

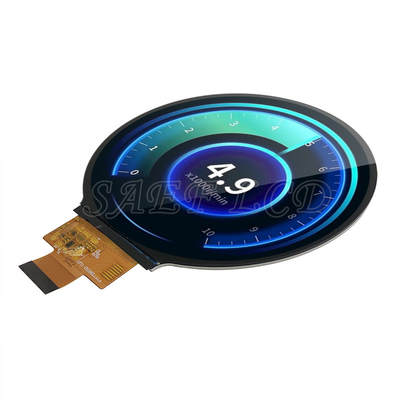

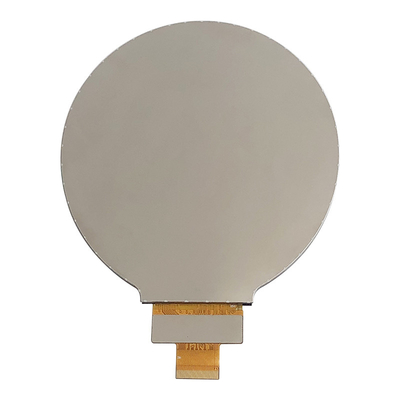

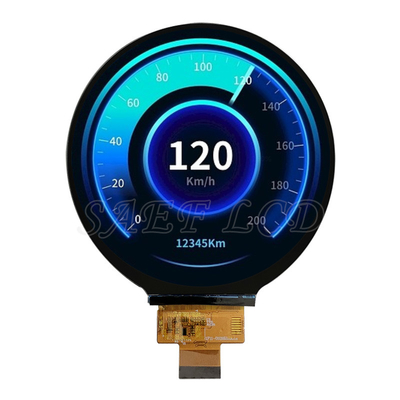

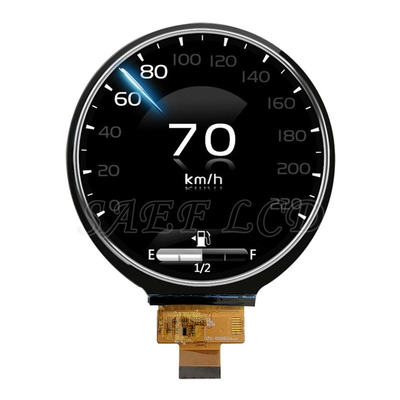

Imagen del producto
