2Modulo de pantalla OLED de.23 pulgadas 128 * 32 Dot Matrix Pantalla PMOLED SSD1305 controlador 24Pin

2.23 pulgadas de pantalla OLED 128x32 píxeles Introducción del producto

SFOS223XZ-12832PA-N es un módulo de pantalla OLED de 2,23 pulgadas con una pantalla PMOLED de matriz de puntos 128x32 y un controlador SSD1305.

1. Tamaño y resolución de la pantalla: este módulo tiene un tamaño de pantalla de 2,23 pulgadas y una resolución de 128x32 píxeles,adecuado para escenarios de aplicación que requieren una visualización clara de texto e imágenes de tamaño pequeño.
2. Chip de controlador: SSD1305 es un chip de controlador OLED de uso común que admite múltiples modos e interfaces de visualización, incluidos SPI e I2C, proporcionando un rendimiento de visualización estable.
3. Tipo de interfaz: este módulo proporciona normalmente una interfaz de 24 pines y admite múltiples protocolos de comunicación como SPI e I2C,que facilita la conexión y transferencia de datos con diferentes microcontroladores.
4. Color de la pantalla: generalmente una pantalla monocromática, como blanca, azul o amarilla, pero en algunos modelos, la pantalla de doble color también se puede lograr mediante métodos especiales de conducción.
5. Tensión de trabajo: generalmente funciona a 3.3V, compatible con la lógica de nivel 3.3V y 5V, sin necesidad de chips de conversión de nivel adicionales.
6. Consumo de energía: Los módulos de pantalla OLED son conocidos por sus características de bajo consumo de energía, especialmente cuando se muestran en negro completo, casi no consumen energía.
7. Perspectiva: proporciona un ángulo de visión muy grande superior a 160 °, lo que garantiza buenos efectos visuales desde diferentes ángulos.
8. Temperatura de trabajo: los productos de grado industrial suelen tener un amplio rango de temperatura de trabajo, como -40 °C~85 °C, adecuados para su uso en diversas condiciones ambientales.
9. Configuración de hardware: el módulo se configura por defecto en el modo de comunicación SPI en la fábrica.
10. Soporte de software: Proporciona programas de muestra para varias plataformas como Raspberry Pi, STM32, Arduino, etc., lo que facilita que los desarrolladores comiencen y desarrollen rápidamente.
11. Escenarios de aplicación: adecuado para varios sistemas que requieren HMI, como dispositivos IoT, productos de información y entretenimiento, sitios industriales e industrias militares.

En aplicaciones prácticas, es posible que deba escribir o usar bibliotecas existentes para iniciar el módulo de visualización, establecer parámetros de visualización y enviar datos al módulo de visualización para mostrar gráficos o texto.Por ejemplo,, es posible que deba configurar el área de visualización, la pantalla clara, los puntos o líneas de dibujo, etc. Al elegir un módulo de pantalla OLED, factores como el consumo de energía, la resolución, el tipo de interfaz, el color de la pantalla,tensión de funcionamiento, y el rango de temperatura deben considerarse para garantizar que cumpla con los requisitos específicos de aplicación.

Especificaciones de visualización

1) Modo de visualización: Matriz pasiva

2) Color de la pantalla: monocromático (azul)

3) Trabajo de conducción: 1/32 Trabajo

Especificaciones mecánicas

1) Dibujo de contorno: de acuerdo con el dibujo anexo

2) Número de píxeles: 128 × 32

3) Tamaño del panel: 62,0 × 24,0 × 2,0 mm

4) Área activa: 55,02 × 13,1 mm

5) Pitch de los píxeles: 0,43 × 0,41 (mm)

6) Tamaño de los píxeles: 0,41 × 0,39 (mm)

Dibujo de contorno

Calificaciones máximas absolutas

Características ópticas

Características de la CC

Características eléctricas

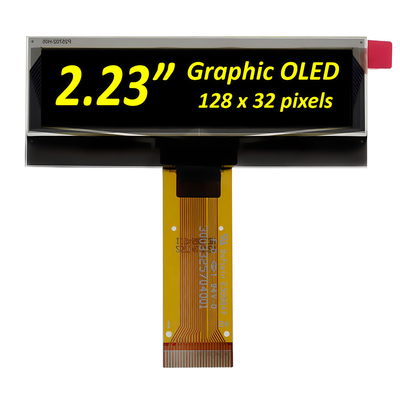

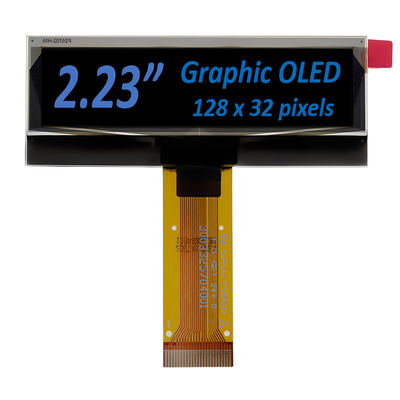

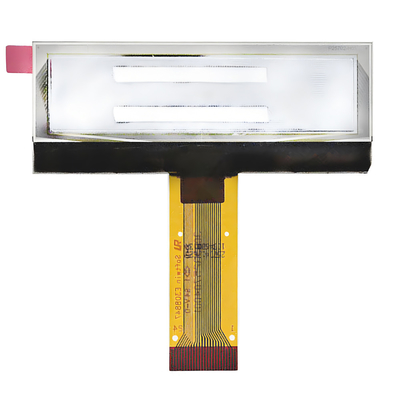

Imagen del producto

Instalaciones de fábrica y certificados
