Datos del producto:
|
| Producto: | 2Display OLED de 42 pulgadas (2.4") | Resolución: | 128X64 puntos |
|---|---|---|---|
| Modo de muestra: | Matriz pasiva | Optica: | Todos los ángulos de visión |
| Esquema de la oscuridad.: | 71.0(L) x 43.5(W) x 6.0(T) (mm) | Área activa: | 55.01 ((L) x 27.5 ((W) (mm) |
| Pitch de los píxeles: | 0.43 x 0,43 (mm) | método de conducción: | 1/64 Ciclo de trabajo |
| temperatura de funcionamiento: | -40°C a +70°C | Número del pin: | 7 pernos del jefe |
| Interfaz: | Interfaz SPI | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 2Tabla de control OLED de 42 pulgadas,Panel de control con OLED SSD1309,Módulo de visualización OLED SPI de 7 pines |
||
SFOM242YZ7-12864WBYG-01 Especificación.pdf
Introducción del producto
La placa de control OLED de interfaz SPI de 7 pines de 2,42, es una placa de control que integra la tecnología de pantalla OLED de alto rendimiento, adecuada para escenarios de aplicación que requieren un alto contraste,diseño ultra delgadoEl panel de control está equipado con un chip de controlador SSD1309 / SPD0301, que admite la comunicación de doble interfaz SPI / I2C, proporcionando a los usuarios opciones de conexión flexibles.
Parámetro técnico
Tamaño de la pantalla: 2.42 pulgadas
Resolución: 128 × 64 píxeles

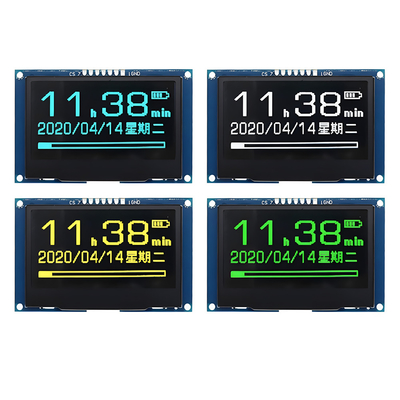

Color de la pantalla: blanco, amarillo, verde y azul opcional
Chipe de control: SSD1309/SPD0301 y el equipo de control:
Interfaz de comunicación: SPI/I2C
Interfaz física: GH1.25 7Pin
Válvulas de encendido
Tamaño de la pantalla: 55,01 × 27,49 mm
Tamaño del producto: 61,50 × 39,50 mm
Características del producto
Alto contraste: las características auto luminosas del OLED de interfaz SPI de 7 pines de 2,42-pulgadas proporcionan un contraste extremadamente alto y excelentes efectos de visualización.
Ultra delgado y ligero: debido al principio auto luminoso de OLED, no hay necesidad de retroiluminación, lo que hace que la placa de control sea más delgada y ligera.
Funcionamiento de bajo consumo: el OLED de 2,42-pulgadas no consume energía cuando se muestra negro, lo que ayuda a reducir el consumo general de energía.
Pantalla de gran angular: OLED de 2,42-inch Proporciona un gran ángulo de visión de más de 170 °, lo que garantiza una visión clara desde diferentes ángulos.
Rápida respuesta: Interfaz SPI de 7 pines de 2,42-pulgadas El tiempo de respuesta rápido del OLED es adecuado para aplicaciones con imágenes dinámicas y actualización rápida.
Soporte para la comunicación SPI/I2C: compatible con dos protocolos de comunicación, conveniente para la conexión con varios microcontroladores.
Soporte de software
Proporcionar apoyo integral al desarrollo de software, incluido:
Datos de rutina: Proporcionar un ejemplo de código para plataformas como Raspberry Pi, Arduino, STM32, ESP32 etc.
Protocolo de comunicación: proporcionar detalles de la aplicación de los protocolos de comunicación SPI e I2C.
Biblioteca gráfica: admite funciones básicas de dibujo gráfico y visualización de texto.
Soporte de fuentes: integrado en múltiples fuentes para satisfacer las necesidades de visualización de diferentes idiomas y caracteres.
Dibujo de contorno
Definición del pin de interfaz (conexión de hardware)
| El pin | El símbolo | Descripciones |
| 1 | El GND | El terreno del circuito lógico |
| 2 | VDD | Fuente de energía para la lógica |
| 3 | El SCK | Entrada de reloj en serie. |
| 4 | El SDA | Entrada de datos en serie. |
| 5 | El RST | Este pin es la entrada de la señal de reinicio. Cuando el pin está bajo, se ejecuta la inicialización del chip. Mantenga este pin tirando alto durante el funcionamiento normal. |
|
6 |
D.C. |
Este pin es el pin de control de datos / comando. Cuando el pin se tira alto y el modo de interfaz serial se selecciona, los datos en SDIN Cuando se baja, los datos en SDIN se transferirán al registro de comandos. |
| 7 | Las empresas | Chip Select. El chip se selecciona cuando CS0 = L. |
Calificaciones máximas absolutas
|
Parámetro |
El símbolo | - ¿ Qué? | - ¿ Qué es? | Unidad |
| Tensión de alimentación para la lógica | VDD | - No hay nada.3 | 4 | V. |
| Tensión de alimentación para la pantalla | CCC de riesgo | 8 | 17 | V. |
| Temperatura de funcionamiento | El TOP | -40 años | 70 | .C |
| Temperatura de almacenamiento | TSTG | -40 años | 85 | .C |
| Tiempo de vida útil (220 cd/m2) | 13,000 | - | hora | |
| Tiempo de vida útil (200 cd/m2) | 15,000 | - | hora | |
|
Tiempo de vida (180 cd/m2) |
16,000 | - | hora |
Especificaciones eléctricas
|
Características |
El símbolo | Condiciones | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Consumo de corriente en modo normal | Todos los píxeles en | - | 17 | 25 | - ¿Qué es? | |
| Consumo de corriente en modo de espera | Modo de espera 10% de píxeles encendidos | - | 0.5 | 1.5 | - ¿Qué es? | |
| Consumo de energía en modo normal | Todos los píxeles en | - | 71.5 | 97.5 | MW | |
| Consumo de energía en modo de espera | Modo de espera 10% de píxeles encendidos | - | 6.5 | 19.5 | MW | |
| Brillo | ¿Qué es? | - | 90 | 110 | - | cd/m2 |
| C.I.E. (blanco) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Contraste de la habitación oscura | El CR | - | 2000:1 | - | - | |
|
Ángulo de visión
|
- | 160 | - | - | Grado |

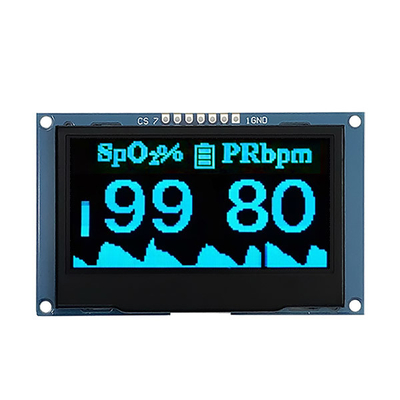

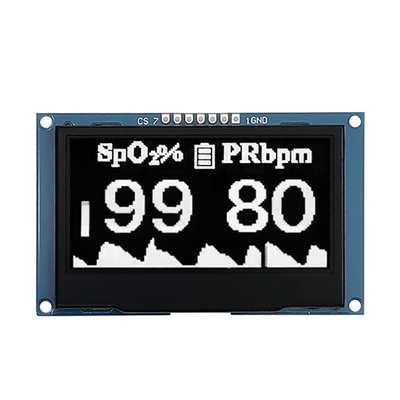

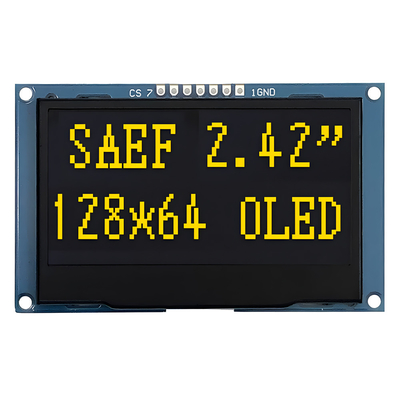

Imagen del producto
Condición de ensayo de fiabilidad
|
Punto de trabajo |
Condiciones |
Criterios de evaluación |
| Operación a altas temperaturas | 70.C, 240 horas |
El funcionamiento las funciones funcionan. |
| Operación a baja temperatura | -40oC, 120 horas | |
| Almacenamiento a alta temperatura | 85.C, 120 horas | |
| Almacenamiento a baja temperatura | -40oC, 120 horas | |
| Operación a altas temperaturas/humedad | 65.C, 90% de H.R., 120 horas | |
|
Choque térmico |
-40 °C ~ 85 °C (-40 °C /30 min; tránsito /3 min; 85 °C /30 min; tránsito /3 min) 1 ciclo: 66 min, 100 ciclos |
