Datos del producto:
|
| Producto: | 0.96 pulgadas de OLED + 4 pines de PCB | Resolución: | pixeles 128x64 |
|---|---|---|---|
| Muestra el color: | Blanco/azul/amarillo Fuente azul | Estructura: | COG + PCB |
| Interfaz: | El número de unidades de producción es el siguiente: | Dirección de visión: | Todos los ángulos de visión (85/85/85/85) |
| Esquema de la oscuridad.: | 24.7 × 27 × 3,6 (mm) | Conexión: | Pinos de encabezado |
| Número del pin: | 4 pernos | Temperatura de funcionamiento.: | -40 °C a +85 °C |
| Vida: | 50,000 horas @ 60cd/m2 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 0Display OLED de 96 pulgadas,Pantalla OLED blanca,Display OLED de 4 pines I2C |
||
SFOM096YZ4-12864WB-02 Especificación.pdf
Introducción del producto
0El OLED de 96 pulgadas con PCB de 4 pines es un módulo de pantalla miniaturizado ampliamente utilizado en sistemas integrados y dispositivos electrónicos portátiles.Este tipo de pantalla juega un papel importante en campos como los relojes inteligentes, rastreadores de salud y equipos industriales debido a su pequeño tamaño, bajo consumo de energía y alto contraste.proporcionar a los usuarios una visualización de información intuitiva.
Además, los circuitos integrados de controladores para OLED de 0,96 pulgadas con módulos de PCB de 4 pines como SSD1306, SSD1315 etc., debido a su diseño estandarizado, mejoran aún más su versatilidad en varios dispositivos.Este alto nivel de compatibilidad proporciona una gran comodidad para los usuarios al diseñar sistemas integrados o proyectos de bricolaje.
Características
0Los productos OLED de 96 pulgadas con PCB de 4 pines suelen tener las siguientes especificaciones técnicas:
Dibujo de contorno
Definición del pin de interfaz
| El número de pin. | El símbolo | Descripción | |
| 1 | El GND | Este es un pin de tierra, debe estar conectado a tierra. | |
| 2 | VDD | Este es un pin de suministro de voltaje. debe estar conectado a la fuente. | |
| 3 | El SCL | Esta entrada de reloj en serie SCL | |
| 4 | El SDA | Esta entrada de datos en serie SDA | |
Características electroópticas
| Las partidas | El símbolo | - ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | Unidad | En el caso de la | |
| Luminancia de funcionamiento | - ¿ Qué? | 80 | 100 | - | cd / m2 | Todos los píxeles encendidos | |
| Consumo de energía | P | - | 50 | 60 | MW |
30% de los píxeles encendidos |
|
| Frecuencia de fotogramas | Fr | - | 105 | - | HZ | - | |
|
El color Coordenadas |
El azul | CIE x | 0.11 | 0.15 | 0.19 |
El CIE1931 |
Sala oscura |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
|
Tiempo de respuesta |
- ¿ Por qué no? | Tr | - | 10 | - | nosotros | - |
| Descomposición | Td el tiempo | - | 10 | - | nosotros | - | |
| Relación de contraste | Crónica | 10000:1 | - | - | - | Sala oscura | |
| Ángulo de visión | θ |
160 | - | - | Grado | - | |
| Tiempo de vida útil | En la parte superior | 22000 | - | - | Horas | L= 80 cd/m2 | |

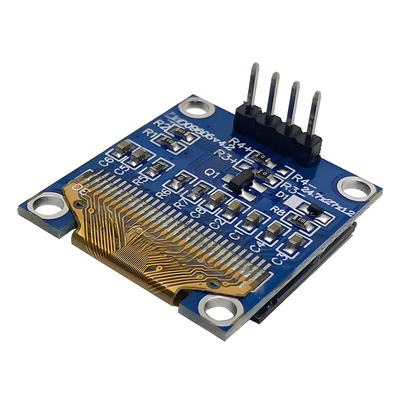

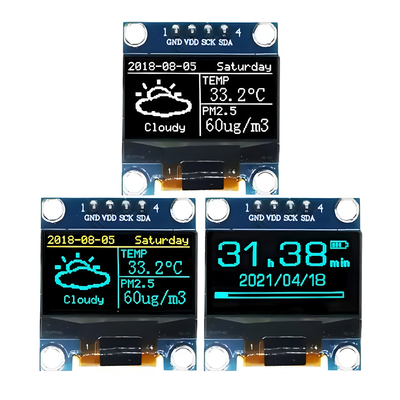

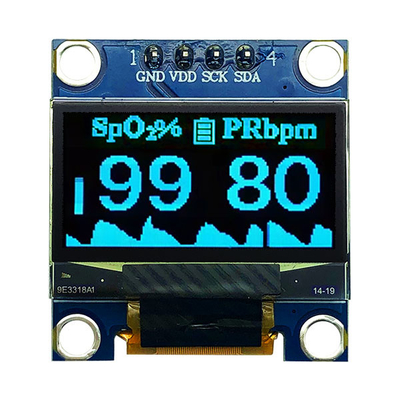

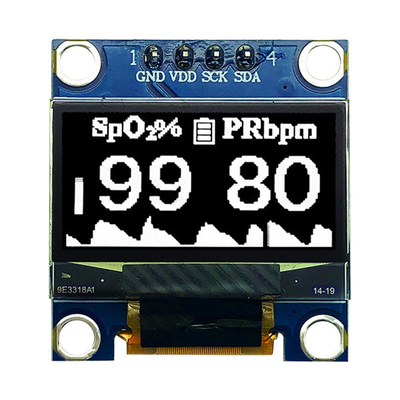

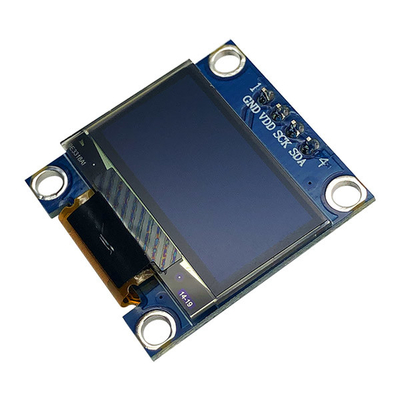

Imagen del producto
Prueba de fiabilidad
| - No, no es así. | Punto de trabajo | Condición | Cantidad |
| 1 |
Almacenamiento a alta temperatura (HTS) |
85 ± 2 °C, 200 horas | 3 |
| 2 |
Funcionamiento a altas temperaturas (HTO) |
80 ± 2 °C, 96 horas | 3 |
| 3 |
Almacenamiento a baja temperatura (LTS) |
-40 ± 2 °C, 200 horas | 3 |
| 4 |
Funcionamiento a baja temperatura (LTO) |
-40 ± 2 °C, 96 horas | 3 |
|
5 |
Temperatura alta yAlmacenamiento de humedad¿ Qué pasa? |
50 ± 3 °C, 90% ± 3% de H.R., 120 horas |
3 |
|
6 |
Choque térmico (sin funcionamiento) (TS) |
-20 ± 2 °C ~ 25 °C ~ 70 ± 2 °C (30 min) (5 min) (30 min) 10 ciclos |
3 |
| 7 | Vibración (envasado) |
10~55~10Hz, amplitud 1,5 mm, 1 hora para cada dirección x, y, z |
1 cartón |
| 8 | Caída (Envasado) | Altura: 1 m, cada vez para 6 lados, 3 bordes, 1 ángulo | 1 cartón |
| 9 | ESD (carcasa del producto terminado) | ±4kVR:330Ω; C:150pF 10 veces, descarga de aire | 3 |
Comparación con los competidores
En el mercado de OLED de 0,96 pulgadas con productos de PCB de 4 pines, existen múltiples competidores con diferentes ventajas y características.La tecnología SAEF tiene las siguientes ventajas::
Tecnología y capacidad de innovación:El SAEF tiene una profunda acumulación en tecnología de pantalla OLED, que puede proporcionarproductos de alta resolución y excelente rendimiento de color, mientras se lanzan continuamente productos innovadores para satisfacer la demanda del mercado.
Capacidad y cadena de suministro:El SAEF dispone de una gran capacidad de producción y de un sistema integral de cadena de suministro, que puede garantizar un suministro estable de productos y responder rápidamente a los cambios del mercado.
Servicios personalizados:SAEF puede proporcionar servicios personalizados para diseñar y producir productos OLED de 0,96 pulgadas con PCB de 4 pines de especificaciones específicas de acuerdo con las necesidades del cliente,satisfacer los requisitos de escenarios de aplicación específicos.
Influencia de la marca:La marca SAEF tiene un mayor reconocimiento y confianza en el mercado, y nuestros productos pueden ganar más atención del mercado y más opciones de los clientes.
