Datos del producto:
|
| Producto: | 0Modulo de pantalla OLED de 49 pulgadas | Número de píxeles: | Gráficos de 64x32 |
|---|---|---|---|
| Control de conducción: | SSD1315 o equivalente | Modo de muestra: | Matriz pasiva |
| Muestra el color: | Monocromático (blanco) | Servicio de conducción: | 3/32 Trabajo |
| Tamaño del panel: | 14.5 x 11.6 x 1.227 (mm) | Área activa: | 11.18 x 5,58 (mm) |
| Pitch de los píxeles: | 0.175 x 0,175 (mm) | Tamaño del pixel: | 0.155 x 0,155 (mm) |
| Dirección de visión: | Todos los ángulos de visión | Interfaz: | I2C |
| Conexión: | Saldado/Hotbar | Número del pin: | 14 pines (puede ser personalizado) |
| Tiempo de vida: | 50,000 horas @60cd/m2 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 0Display OLED de 49 pulgadas,Pantalla OLED para aplicaciones portátiles,Display OLED de interfaz I2C |
||

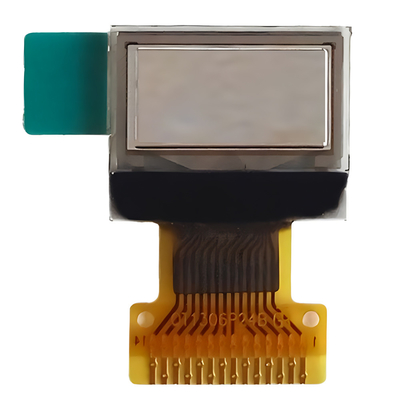

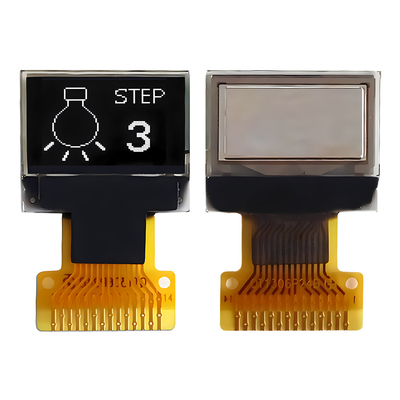

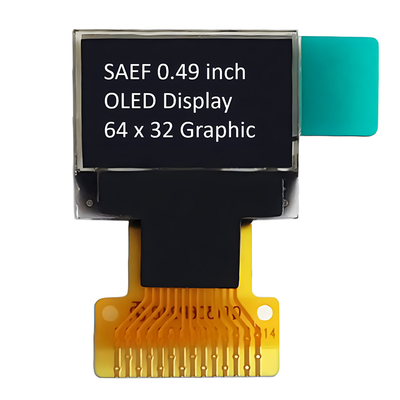

0Display OLED de 49 pulgadas 64 * 32 puntos Introducción del producto
0Los productos OLED de.49 pulgadas son pantallas de pantalla pequeñas ampliamente utilizadas en varios dispositivos e instrumentos inteligentes debido a sus características ultra delgadas, de baja potencia, alto contraste y amplio ángulo de visión.La pantalla OLED de 49 pulgadas suele tener una matriz de puntos de 64x32 píxeles, capaz de mostrar fuentes blancas, accionado por un controlador SSD1315, admite interfaz serial I2C y funciona a un voltaje de 2,8 V. Este tipo de pantalla,debido a las características auto luminosas del OLED, no requiere retroiluminación, por lo que tiene las ventajas de un diseño de carrocería ultra delgado y un bajo consumo de energía.y son adecuados para diversas condiciones ambientalesAdemás, la pantalla de pantalla OLED de 0,49 pulgadas adopta el método de conexión FPC, que facilita la soldadura directa al PCB sin la necesidad de conectores.
0Los productos OLED de.49 pulgadas son muy adecuados para dispositivos con requisitos de espacio estrictos debido a su tamaño compacto y alta resolución.pantallas pequeñas de visualización para sistemas de control industrial, consolas de juegos portátiles y otras ocasiones que requieren pantallas pequeñas y eficientes.Los productos OLED de 49 pulgadas se han convertido en una de las soluciones preferidas para las pantallas pequeñas modernas debido a sus ventajas tecnológicas únicas y su amplio potencial de aplicaciónCon la madurez de la tecnología y la expansión del mercado, podemos esperar que estos productos desempeñen un papel más importante en los futuros dispositivos inteligentes y electrónicos.
Características
Dibujo del producto
Definición del pin de interfaz
| El número de pin. | El símbolo | En el caso de las empresas | Función |
| Suministro de energía | |||
| 8 | VDD | P |
Fuente de energía para la lógica |
| 7 | VSS | P |
El terreno del circuito lógico |
| 14 | CCC de riesgo | P |
Fuente de alimentación para el panel OEL |
| El conductor | |||
| 12 | El IREF | Yo... |
Referencia actual para el ajuste de brillo |
| 13 | VCOMH | ¿ Qué? |
Este pin es el pin de entrada para el alto nivel de salida de voltaje para las señales COM. |
| Conversor de corriente continua | |||
|
|
|
|
Fuente de alimentación para el circuito de conversión de CC/DC |
|
3 / 4 |
C1P/C1N |
Yo... | Terminal positivo del condensador de inversión de vuelo Terminal negativo del condensador de impulso de vuelo Se requieren condensadores de bomba de carga entre los terminales.Deben estar flotando cuando el convertidor no esté en uso. |
| Interfaz | |||
|
|
|
|
Reinicio de energía para controlador y conductor |
| 10 | El SCL | Yo... |
Señales de datos del bus I2C |
| 11 | El SDA | En el caso de las empresas |
Señales de datos del bus I2C |
| Reserva | |||
|
6 |
VBREF |
- |
No incluido |
Características ópticas
| Características | El símbolo | Condiciones | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad | |
|
Brillo (VCC suministrado externamente) |
¿Qué es? | Nota 5 | 160 | - | - | cd/m2 | |
|
Brillo (VCC generado por DC/DC interno) |
¿Qué es? | Nota 6 | 160 | 180 | - | cd/m2 | |
| C.I.E. (blanco) | (x) (y) | C.I.E. 1931 | 0Es una calibre 250.27 | 0.290. ¿Qué quieres decir?31 | 0.330. ¿Qué quieres decir?35 | ||
| Contraste de la habitación oscura | El CR | - | 2000:1 | - | |||
| Ángulo de visión | - | Es libre. | - | Grado | |||
Características de la CC
| Características | El símbolo | Condiciones | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad | |
| Tensión de alimentación para la lógica | VDD | 1.65 | 2.8 | 3.3 | V. | ||
|
Tensión de alimentación para la pantalla (Suministrado en el exterior) |
CCC de riesgo |
Nota 5 (Desactivar la corriente continua interna) |
7.0 | 7.25 | 7.5 | V. | |
| Válvula de alimentación para corriente continua | VBAT | Activación de la corriente continua interna | 3.3 | - | 4.2 | V. | |
| Voltado de alimentación para visualización (generado por DC/DC interno) | CCC de riesgo |
Nota 6 (Activación de la corriente continua interna) |
7.0 | - | 7.25 | V. | |
| Input de alto nivel | VIH | IOUT = 100μA, 3,3 MHz | 0.8 × VDD | - | VDD | V. | |
| Entrada de bajo nivel | VIL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2 × VDD | V. | |
| Producción de alto nivel | VOH | IOUT = 100μA, 3,3 MHz | 0.9 × VDD | - | VDD | V. | |
| Producción de bajo nivel | VOL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.1 × VDD | V. | |
| Corriente de funcionamiento para VDD | DPI | - | 180 | 300 | MPa | ||
| Corriente de funcionamiento para VCC (VCC suministrado desde fuera) |
TIC |
Nota 7 |
- |
5 |
10 |
- ¿Qué es? |
|
| Corriente de funcionamiento para VBAT (VCC generado por DC/DC interno) | El IBAT |
Nota 8 |
- |
10 |
15 |
- ¿Qué es? |
|
| Corriente en modo de reposo para VDD | IDD, sueño | - | 1 | 5 | MPa | ||
| Corriente en modo de reposo para VCC | ICC, el sueño | - | 2 | 10 | MPa | ||
Imagen del producto
Contenido de las pruebas de fiabilidad
| Punto de trabajo | Condiciones | Criterios de evaluación | |
| Operación a altas temperaturas | 70°C, 240 horas |
Las funciones operativas funcionan. |
|
| Operación a baja temperatura | -40 °C, 240 horas | ||
| Almacenamiento a alta temperatura | 85°C, 240 horas | ||
| Almacenamiento a baja temperatura | -40 °C, 240 horas | ||
| Operación a altas temperaturas/humedad | 60°C, 90% de H.R., 120 horas | ||
| Choque térmico |
-40°C <==> 85°C, 24 ciclos 60 minutos de espera |
||
