Datos del producto:
|
| Producto: | 0.96 pulgadas I2C OLED 4 pines | Resolución: | pixeles 128x64 |
|---|---|---|---|
| Estructura: | COG OLED + PCB | Interfaz: | I2C opcional |
| pantalla táctil: | Puede ser personalizado | Dirección de visión: | Todos los ángulos de visión (85/85/85/85) |
| Esquema de la oscuridad.: | 24.7 × 27 (mm) (tamaño del PCB) | Conexión: | Pernos de metal |
| Número del pin: | 4 pernos | Temperatura de funcionamiento.: | -40 °C a +85 °C |
| Duración de vida: | 50,000 horas @ 60cd/m2 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 12864 Módulo de placa de visualización OLED,módulo de la exhibición de 128x64 OLED,0Modulo de pantalla OLED de 96 pulgadas |
||
SFOM096YZ4-12864WB-02 Especificación.pdf
0Interfaz I2C OLED de 96 pulgadas Introducción del producto
El módulo I2C de 0,96 pulgadas es un pequeño módulo de pantalla OLED ampliamente utilizado en varios dispositivos electrónicos.El módulo OLED I2C de 96 pulgadas se ha convertido en una solución de visualización ideal en productos electrónicos debido a su excelente rendimiento de visualización y características de bajo consumo de energía.
Código del producto:Se aplicará el procedimiento de selección de los productos.
Tamaño de la pantalla: 0,96 pulgadas
Resolución: 128x64 píxeles
Ángulo de visión: superior a 160 °
Opciones de color: amarillo azul, blanco, azul
Requisito de potencia: 3V/5V
Tipo de señal: señal digital, soporta la comunicación I2C
Las definiciones de pines: GND, VDD, SCK, SDA
Intervalo de temperatura de trabajo: -40 °C a 85 °C (grado industrial)
Consumo de energía: aproximadamente 0,08 W cuando está completamente encendido, aproximadamente 0,06 W
El propio OLED de 0,96 pulgadas tiene tecnología auto luminosa, que no requiere retroiluminación. Cada píxel emite luz independientemente, proporcionando un efecto de visualización más claro.El OLED de 96 pulgadas tiene un consumo de energía extremadamente bajo, lo que lo hace particularmente adecuado para dispositivos portátiles alimentados por baterías. Tiene la característica de alto contraste, proporcionando a los usuarios una excelente experiencia visual. Compatible con 3.Niveles lógicos de 3 V y 5 V, sin necesidad de conversión de nivel adicional. Soporta interfaz I2C, sólo se necesitan dos cables de interfaz de datos para completar la transmisión de datos y el control.El OLED de 96 pulgadas se utiliza ampliamente en hogares inteligentes como pantalla de visualización de estado para dispositivos inteligentes, así como dispositivos portátiles inteligentes para mostrar información como el tiempo y los datos de salud; y mostrar parámetros clave y así sucesivamente en instrumentos industriales y automatización industrial.
Características
| Producto | 0Interfaz I2C OLED de 96 pulgadas |
| Número de modelo | Se aplicará el procedimiento de selección de los productos. |
| Esquema de conducción | ¿Qué es la religión? 1/64 |
| Dirección de visión | Todos los ángulos de visión |
| IC del controlador | Las demás: |
| Voltado de la fuente de alimentación | 3.0V |
| CCC de riesgo | 12.0V |
| Interfaz | IIC |
| Tamaño del módulo | 24.70 (L) x27.0 (W) mm (tamaño del PCB) |
| Área de observación | 22.74 ((L) x 11,86 (W) mm |
| Área activa | 21.74 (L) x 10.86 (W) mm |
| Punto de juego | 0.154 (W) x 0.154 (H) mm |
| Tamaño de punto | 0.17 ((W) x 0.17 ((H) mm |
Dibujo de contorno
Definición del pin de interfaz
| No hay pin. | El símbolo | Descripciones |
| 1 | El GND | El terreno del circuito lógico |
| 2 | VDD | Fuente de energía para la lógica |
| 3 | El SCK | Entrada de reloj en serie. |
| 4 | El SDA | Entrada de datos en serie. |
Características ópticas
| Características | El símbolo | Condiciones | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad | |
|
Brillo (VCC suministrado externamente) |
¿Qué es? | Nota 5 | 90 | - | - | cd/m2 | |
|
Brillo (VCC generado por DC/DC interno) |
¿Qué es? | Nota 6 | 80 | 100 | - | cd/m2 | |
| C.I.E. (blanco) | (x) (y) | C.I.E. 1931 | 0Es una calibre 250.27 | 0.290. ¿Qué quieres decir?31 | 0.330. ¿Qué quieres decir?35 | ||
| Contraste de la habitación oscura | El CR | - | 2000:1 | - | |||
| Ángulo de visión | - | Es libre. | - | Grado | |||

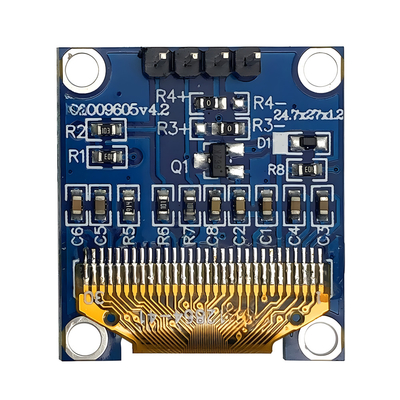

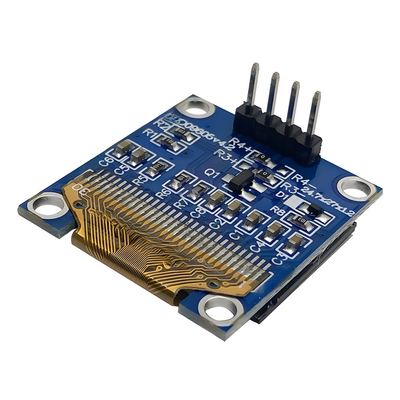

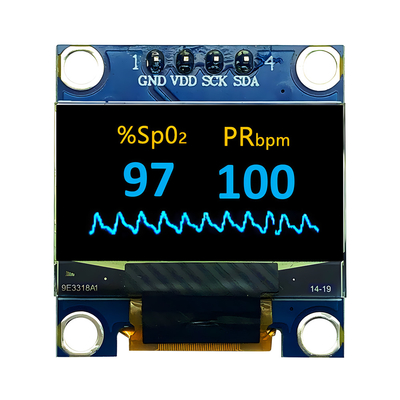

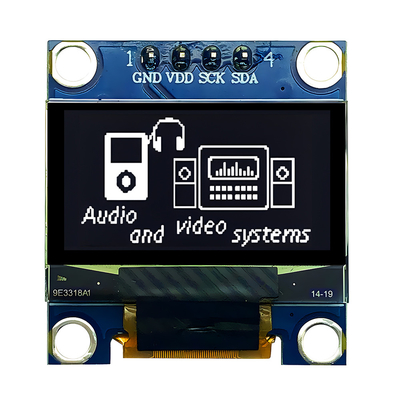

0Interfaz I2C OLED de.96 pulgadas Imágenes de producto
Contenido de las pruebas de fiabilidad
| Punto de trabajo | Condiciones | Criterios de evaluación | |
| Operación a altas temperaturas | 70°C, 240 horas |
Las funciones operativas funcionan. |
|
| Operación a baja temperatura | -40 años°C, 240 horas | ||
| Almacenamiento a alta temperatura | 85°C, 240 horas | ||
| Almacenamiento a baja temperatura | -40 años°C, 240 horas | ||
| Operación a altas temperaturas/humedad | 60°C, 90% de humedad, 120 horas | ||
| Choque térmico |
-40 años°C-> 85°C, 24 ciclos 60 minutos de espera |
||
