Datos del producto:
|
| Producto: | El estándar 128x64 LCM | Resolución: | 128X64 puntos |
|---|---|---|---|
| Ver Dirección: | A las seis. | Tipo de pantalla LCD: | FSTN, positivo |
| Tipo del polarizador: | Transflective | tamaño del módulo: | 40.0L×28.0W×4.5H (máximo) |
| área de observación: | 37.0×20.0 (mm) | Control de conducción: | ST7567 |
| Número del pin: | 28 alfileres | Interfaces: | Unidad MPU de la serie 6800 o de la serie 8080 |
| temperatura de funcionamiento: | -20°C a +70°C | Válvula de alimentación: | 3.3V (valor típico) |
| Tiempo de vida: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | LCD COG de 128x64 píxeles,3.3v COG LCD,FSTN LCD de COG positivo |
||

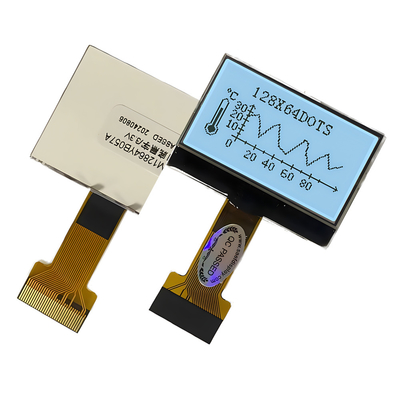

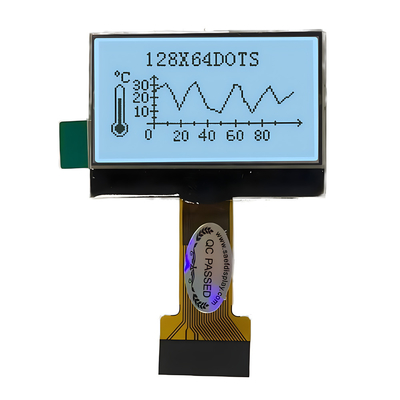

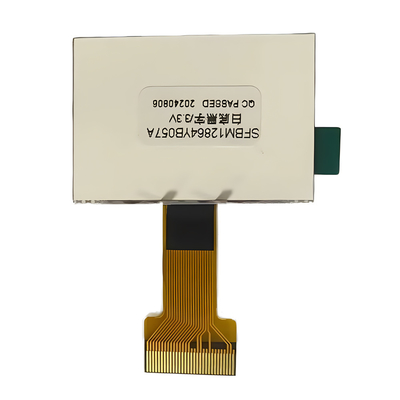

Modulo de COG 128X64 Pixel FSTN Positivo 3.3v Introducción del producto
El 128x64 COG LCD es un módulo gráfico de matriz de puntos de bajo costo extremadamente utilizado, gracias a su bajo costo, facilidad de uso y facilidad de programación.SAEFDISPLAY ofrece más de 1000 tamaños diferentes (VA) de productos estándar para que los clientes elijan, ahorrando altos costos de herramientas. Por favor, póngase en contacto con nuestro equipo de ventas para las especificaciones. El positivo FSTN COG LCD puede estar equipado con retroiluminación de diferentes colores, tales como amarillo, verde, blanco, naranja,En la pantalla LCD negativa 128x64 COG, también se pueden añadir retroiluminaciones blancas, azules y de otros colores,que puede mejorar en gran medida el contraste y el rango de ángulo de visión de la pantalla de visualización.
Características
Especificaciones mecánicas
| Sección 1 | Las especificaciones | Unidad |
| Tamaño del módulo (L × W × H) | 40.0L por 28.0.0W×4,5 (máximo) H | En el caso de los |
| Área de visualización ((W × H) | 37.0 por 20.0 | En el caso de los |
| Área efectiva | 128×64 | punto |
| Punto de tono ((W × H)) | 0.27 por 0.27 | En el caso de los |
| Tamaño del punto ((W × H) | 0.245 por 0.245 | En el caso de los |
Dibujo
Definición del pin
| Sección 1 | SÍMBOLO | Nivel | Función |
| 1 | VDD | +3,3V | Fuente de energía para la lógica |
| 2 | C86 | H/L | H:6800 Paralelo L:8080 Paralelo |
| 3 | VSS | 0V | El poder de tierra |
| 4 | V0 | ¿Qué quieres decir? |
Conectar un condensador entre este terminal y el terminal VSS |
| 5 | V1 | ¿Qué quieres decir? | |
| 6 | V2 | ¿Qué quieres decir? | |
| 7 | V3 | ¿Qué quieres decir? | |
| 8 | V4 | ¿Qué quieres decir? | |
| 9 | CAP2- | ¿Qué quieres decir? | Conectar un condensador entre este terminal y el terminal CAP2 + |
| 10 | CAP2+ | ¿Qué quieres decir? | Conectar un condensador entre este terminal y el terminal CAP2- |
| 11 | CAP1- | ¿Qué quieres decir? | Conectar un condensador entre este terminal y el terminal CAP1- |
| 12 | La PAC1+ | Conectar un condensador entre este terminal y el terminal CAP1 + | |
| 13 | CAP3+ | ¿Qué quieres decir? | Conectar un condensador entre este terminal y el terminal CAP1- |
| 14 | Votación | Conectar un condensador entre este terminal y el terminal VSS o VDD | |
| 15 | VSS | 0V | El poder de tierra |
|
16 ~ 23 |
D7 ~ D0 |
H/L |
Bus de datos bidireccional de 8 bits |
|
24 |
/RD |
H/L |
8080 Paralelo:El bus de datos está en un estado de salida cuando esta señal es L. 6800 Paralelo: Este es el terminal de entrada de reloj habilitado de la MPU de la serie 6800. |
|
25 |
/WR |
H/L |
8080 Paralelo:Las señales en el bus de datos están fijadas en el borde ascendente de la señal /WR. 6800 Paralelo:H:Leer L:Escribir |
| 26 | A0 | H/L |
H: Indica que los datos D0 a D7 se muestran. L: Indica que D0 a D7 son datos de control. |
| 27 | /RES | H/L | La operación de restablecimiento se realiza por el nivel de señal /RES |
| 28 | En el caso de las empresas | - ¿ Qué? | Seleccionar señal del chip |
Límites absolutos máximos
| Las partidas | El símbolo | - ¿ Qué? | - ¿ Qué es? | Unidad | Condición |
| Válvula de alimentación | VDD | 2.5 | 3.6 | V. | Vss = 0V |
| Válvula de entrada | El vino | 0 | VDD | V. | Vss = 0V |
| Temperatura de funcionamiento | En la parte superior | -20 años. | + 70 | °C | No hay condensación |
| Temperatura de almacenamiento | Tst | - 30 años. | + 80 | °C | No hay condensación |
Características de las luces de fondo (Color:Blanco)
| Punto de trabajo | El símbolo | - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | Unidad | Condición |
| Válvula de carga | Vf | 2.8 | 3.0 | 3.2 | V. | Si = 45 mA Ta = 25°C |
| Luminancia | - ¿ Por qué? | 280 | 350 | 420 | cd/m2 | |
| Número de LED | - | - | 3 | - | Pieza | - |
| Modo de conexión | P | - | En paralelo | - | - | - |
