Datos del producto:
|
| Producto: | Pantalla OLED de 1,5 pulgadas | Resolución: | 128 por 128 |
|---|---|---|---|
| Tipo de vidrio: | OLED | Optica: | Todos los ángulos de visión 80/80/80/80 |
| Interfaz: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Esquema de la oscuridad.: | 33.9 (W) x 37.3 (H) x 1.45 (T) mm |
| Área activa: | 26.86 (W) x 26.86 (H) mm | temperatura de funcionamiento: | -30°C a +80°C |
| Número del pin: | 25 alfileres | El controlador: | SH1107 o equivalente |
| Modo de accionamiento: | 1/128 Ciclo de trabajo | Conector: | COG+FPC |
| Proporción de contraste: | 2000: 1 (Contraste de la habitación oscura) | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 1Módulo de pantalla OLED de 5 pulgadas,Modulo de pantalla OLED de 128x128,Modulo de visualización OLED de interfaz SPI |
||
1.5 pulgadas OLED, 128x128 puntos 1,5 pulgadas OLED Display Introducción del producto
SAEF Technology SFOS150JY-7175AN es una pantalla OLED (diodo emisor de luz orgánica) de 1,5 pulgadas con resolución de 128x128 puntos.soporta el 6800 y el 8080 de 8 bitsSAEF ofrece versiones ZIF FPC y Hotbar para que los clientes elijan el módulo adecuado para su aplicación.
SFOS150JY-7175AN es una pantalla OLED de estructura COG este módulo OLED es ligero, de baja potencia y muy delgado, es adecuado para dispositivos de pared / medidor, aplicaciones domésticas, sistema POS, sistema Cloud / IoT,instrumentos de mano, dispositivos tecnológicos inteligentes, sistemas energéticos, automóviles, sistemas de comunicación, instrumentos médicos, etc. El módulo OLED puede funcionar a temperaturas de -30 °C a +80 °C;su temperatura de almacenamiento oscila entre -40°C y +85°C.
Las pantallas gráficas OLED de SAEF Technology están disponibles en tres estructuras mecánicas, incluidas la tecnología de matriz pasiva COB, COG y TAB.Disponibilidad de resolución OLED gráfica monocromática en pantalla gráfica OLED de 50x16, 64x128 OLED, 100x16 OLED, 100x32 gráfico OLED, 200x16 gráfico OLED, OLED 128x32, pantalla OLED 128x64, OLED 128x128, y 256x64 OLED Display.Las pantallas gráficas OLED de la gama de productos SAEF cuentan con controladores y interfaces integradas que incluyen dispositivos paralelos.Estos módulos de pantalla OLED tienen voltajes de 3V o 5V dependiendo de la resolución/color.
SAEF ofrece una amplia gama de módulos de pantalla OLED en tamaños de 0,42" a 5,5" OLED, como 0,42" micro OLED Display, 0,66" mini OLED Display, 0,69" OLED, 0,91" OLED Display, 0,95" OLED, 0.Pantalla OLED de 96 pulgadas, pantalla OLED de 1,5", OLED de 2", OLED de 2,4", OLED de 2,7", OLED de 5,5", y soluciones de diseño personalizadas.
Datos físicos
| - No, no es así. | Las partidas | Especificación | Unidad |
| 1 | Tamaño diagonal | 1.50 | En pulgadas |
| 2 | Resolución | 128, por 128. | Puntos |
| 3 | Área activa | 26.86 ((W) * 26.86 ((H) | En el caso de los |
| 4 | Dimensión de contorno | 33.90 ((W) * 37.30 ((H) | En el caso de los |
| 5 | Pitch de los píxeles | 0.210 ((W) * 0.210 ((H) | En el caso de los |
| 6 | Tamaño de los píxeles | 0.185 ((W) * 0.185 (H) | En el caso de los |
| 7 | IC del controlador | En el caso de los productos de la categoría N2 | - |
| 8 | Muestra el color | Blanco | - |
| 9 | Escala gris | 1 | Un poco |
| 10 | Interfaz | Paralelo / SPI / IIC | - |
| 11 | Tipo de paquete IC | El precio de venta | - |
| 12 | Tipo de conexión del módulo | ZIF | - |
| 13 | El grosor | 1.45 ± 0.1 | En el caso de los |
| 14 | Peso | DTD | G |
| 15 | El deber | ¿Qué es la religión? 1/128 | - |
1.5 pulgadas OLED, 128x128 puntos 1,5 pulgadas OLED Display Dibujo del producto
Calificaciones máximas absolutas
| Las partidas | - ¿Qué es eso? | - ¿Qué quieres decir? | Unidad | En el caso de la |
| La tensión de alimentación ((VDD) (VDD) | - No hay nada.3 | +3. ¿Qué quieres decir?6 | V. | Clasificación máxima de IC |
| Voltado de alimentación (VPP) (VPP) | - No hay nada.3 | +17 | V. | Clasificación máxima de IC |
| Temperatura de funcionamiento (TOP) | - 30 años. | 80 | °C |
- |
| Temperatura de almacenamiento (TST) (TST) | -40 años | 85 | °C |
Características eléctricas
| Las partidas | El símbolo | - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | Unidad | |
|
Válvula de alimentación |
IC de tensión de alimentación lógica | VDD | 1.65 | 3.0 | 3.5 | V. |
| Funcionamiento (para el panel OLED) | VPP | 12.5 | 13.0 | 13.5 | V. | |
|
Válvula de entrada |
Alta tensión | VIH | 0.8 * VDD |
- |
VDD | V. |
| Baja tensión | VIL | VSS |
- |
0.2 * VDD | V. | |
|
Voltado de salida |
Alta tensión | VOH | 0.8 * VDD |
- |
VDD | V. |
| Baja tensión | VOL | VSS |
- |
0.2 * VDD | V. | |
Características electroópticas
| Las partidas | El símbolo | - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | Unidad | En el caso de la | |
| Luminancia de funcionamiento | - ¿ Qué? | 80 | 100 | - | cd/m2 | 100% de los píxeles encendidos | |
| Consumo de energía | P |
- |
120 | 150 | MW | El 30% de los píxeles | |
| Frecuencia de fotogramas | Fr |
- |
100 |
- |
HZ |
- |
|
| Coordenadas de color | CIE x | 0.25 | 0.29 | 0.33 |
El CIE1931 |
Sala oscura |
|
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| Tiempo de respuesta | - ¿ Por qué no? | Tr | - | 10 | - | nosotros | - |
| Descomposición | Td el tiempo | - | 10 | - | nosotros | - | |
| Relación de contraste | Crónica | 10000:1 |
- |
- |
- |
Sala oscura | |
| Ángulo de visión | △θ | 160 |
- |
- |
Grado |
- |
|
| Tiempo de vida útil | En la parte superior | 20,000 |
- |
- |
Horas | L= 100 cd/m2 | |

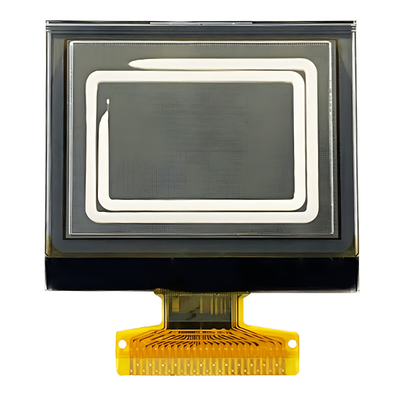

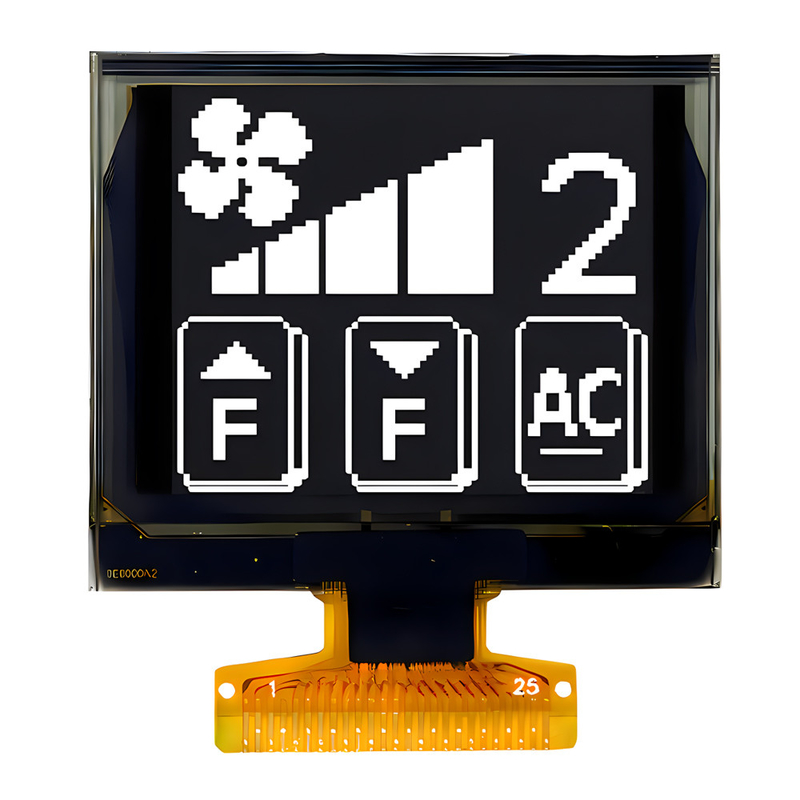

1.5 pulgadas OLED, 128x128 puntos 1,5 pulgadas OLED Imagen del producto
