Datos del producto:
|
| Producto: | 1.45 pulgadas Full Color OLED | Resolución: | 160x128 píxeles |
|---|---|---|---|
| Modo de muestra: | Matriz pasiva | Interfaz: | Se aplicarán los siguientes requisitos: |
| Muestra el color: | En todo color | Optica: | Todos los ángulos de visión |
| Esquema de la oscuridad.: | 35.80 x 30.80 x 1.60 (mm) | Área activa: | 28.78 x 23.024 (mm) |
| Pitch de los píxeles: | 0.06 x 0,18 (mm) | temperatura de funcionamiento: | -40°C a +70°C |
| Temperatura de almacenamiento.: | -40°C a +85°C | Control de conducción: | El SSD1333 |
| Tensión de alimentación para la lógica: | 1.65 - 3,5 V | Número del pin: | 30 pines |
| El deber: | 1/128 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display OLED de 160x128 píxeles,1Display OLED de 45 pulgadas,Display OLED de 30 pines |
||
1.45 pulgadas AMOLED 160x128 puntos 30 pines Introducción del producto
SFOS145TW-7100AN es una pantalla OLED a color. OLED (diodo emisor de luz orgánica) es una tecnología de nueva generación con imágenes más brillantes, más claras y una velocidad de respuesta más ágil.Pantalla OLED de 45 pulgadas SFOS145TW-7100AN está compuesta por 160 x 128 puntos monocromosEste módulo OLED es ligero, de bajo consumo de energía, de tamaño pequeño y tiene diferentes interfaces para elegir; es la interfaz SPI, paralela e I2C predeterminada.
El tamaño efectivo del área (diagonal) de este producto SFOS145TW-7100AN es de 1,45 pulgadas, el tamaño del módulo es de 35,80 x 30,80 x 1,60 (mm), y el tamaño efectivo del área es de 28,78 x 23,024 (mm).La pantalla OLED de 45 pulgadas está equipada con IC SSD1333 y tiene una alta relación de contraste de 20000:1El rango de voltaje de la fuente de alimentación lógica es de 1.65V-3.5V, con un valor típico de 3V. Es muy adecuado para aplicaciones como equipos médicos, sistemas POS, artículos blancos, aplicaciones domésticas,instrumentos industriales, automatización, sistemas de visualización audiovisual, productos de cuidado personal, electrodomésticos, pantallas de automóviles, pantallas dinámicas de información, etc.
Especificaciones de visualización
1) Modo de visualización: Matriz pasiva
2) Color de la pantalla: 262.144 colores (máximo)
3) Trabajo de conducción: 1/128 Trabajo
Especificaciones mecánicas
1) Dibujo de contorno: de acuerdo con el dibujo de contorno anexo
2) Número de píxeles: 160 (RGB) × 128
3) Tamaño del módulo: 35,80 × 45,30 × 1,60 (mm)
4) Tamaño del panel: 35,80 × 30,80 × 1,60 (mm) incluido el polarizador antirreflejo
5) Área activa: 28.78 × 23.024 (mm)
6) Pitch de los píxeles: 0,06 × 0,18 (mm)
7) Tamaño de los píxeles: 0,04 × 0,164 (mm)
8) Peso: TBD (g) ± 10%
1.45 pulgadas AMOLED 160x128 puntos 30 pines dibujo del producto
Definición del pin
| El número de pin. | El símbolo | En el caso de las empresas | Función | ||||||||||||||||||||||||
| El suministro de energía | |||||||||||||||||||||||||||
| 22 | VDD | P |
Suministro de energía para el circuito lógico central Este es un pin de suministro de voltaje que se regula internamente desde VCI. Un condensador debe estar conectado entre este pin y VSS en todas las circunstancias. |
||||||||||||||||||||||||
| 5, 25 | CCC de riesgo | P |
Fuente de alimentación para el panel OEL Este es el pin de suministro de voltaje más positivo del chip. fuente externa. |
||||||||||||||||||||||||
| 23 | VSS | P |
Fundamento del sistema de OEL Este es un pin de tierra. También actúa como referencia para los pines lógicos, los voltajes de conducción OEL y los circuitos analógicos. Debe estar conectado a tierra externa. |
||||||||||||||||||||||||
| 2, 29 | VLSS | P |
Base del circuito analógico Estos son los pines de tierra analógicos. |
||||||||||||||||||||||||
| El conductor | |||||||||||||||||||||||||||
| 24 | El IREF | Yo... |
Referencia actual para el ajuste de brillo Este pin es el pin de referencia del segmento de corriente. Se debe conectar una resistencia entre este pin y el VSS. Establezca la corriente a un máximo de 12.5 μA. |
||||||||||||||||||||||||
| 4, 27 | VCOMH | P |
Voltagem de salida de alto nivel para la señal COM Este pin es el pin de entrada para el alto nivel de salida de voltaje para las señales COM. El condensador de tántalo debe estar conectado entre este pin y el VSS. |
||||||||||||||||||||||||
|
3, 28 |
VSL
|
P
|
Válvula de salida baja para la señal SEG Este es el alfiler de referencia del voltaje del segmento. Cuando no se utilice un VSL externo, este pin debe dejarse abierto y el diodo conectado a tierra. |
||||||||||||||||||||||||
| Pads de prueba | |||||||||||||||||||||||||||
| 21 | En el caso de los Estados miembros | ¿ Qué? |
Señales de activación de frecuencia de fotograma Este pin enviará una señal que podría usarse para identificar el estado del conductor. |
||||||||||||||||||||||||
| Interfaz | |||||||||||||||||||||||||||
|
16 17 |
BS1 BS2 |
Yo... |
Protocolo de comunicación Seleccionar Estos pines son la entrada de selección de la interfaz de MCU. |
||||||||||||||||||||||||
| BS1 | BS2 | ||||||||||||||||||||||||||
| I2C | 1 | 0 | |||||||||||||||||||||||||
| SPI de 4 cables | 0 | 0 | |||||||||||||||||||||||||
| 8 bits 68XX paralelo | 0 | 1 | |||||||||||||||||||||||||
| 8 bits 80XX paralelo | 1 | 1 | |||||||||||||||||||||||||
| 20 | RES# | Yo... |
Reinicio de energía para controlador y conductor Este pin es la entrada de la señal de reinicio. Cuando el pin está bajo, se ejecuta la inicialización del chip. Mantenga este pin tirando alto durante el funcionamiento normal. |
||||||||||||||||||||||||
| 18 | ¿Qué quieres decir? | Yo... |
Seleccionar el chip Este pin es la entrada de selección del chip. El chip está habilitado para la comunicación MCU sólo cuando CS# se baja. |
||||||||||||||||||||||||
|
19 |
D/C# |
Yo... |
Control de datos/comando Este pin es el pin de control de Datos/Comando. Cuando el pin se tira alto, la entrada en D7 ~ D0 se trata como datos de visualización. Cuando el pin se tira bajo, el control de datos se muestra en la pantalla.la entrada en D7~D0 se transferirá al registro de comandos. Cuando el pin se tira hacia arriba y se selecciona el modo de interfaz serial, los datos en el SDIN se tratan como datos. Cuando se seleccione el modo serie de 3 cables, este pin deberá estar conectado al VSS. Para una relación detallada con las señales de interfaz de MCU, consulte los diagramas de características de tiempo. |
||||||||||||||||||||||||
| Interfaz | |||
|
14 |
No se puede. |
Yo... |
Leer/Escribir Habilitar o leer Este pin es la entrada de la interfaz MCU. Cuando se interfaz a un microprocesador de la serie 68XX, este pin se utilizará como la señal Enable (E).La operación de lectura/escritura se inicia cuando este pin se tira alto y el CS # se tira bajo. Cuando se conecta a un microprocesador 80XX, este pin recibe la señal Read (RD#). Cuando se seleccione el modo serie, este pin deberá estar conectado al VSS. |
|
15 |
R/W# |
Yo... |
Leer/Escribir Seleccionar o Escribir Cuando se conecta a un microprocesador de la serie 68XX, este pin se utilizará como entrada de selección de lectura / escritura (R / W #).Tira de este perno a ?? alto para el modo de lectura y tira de bajo para el modo de escritura. Cuando se selecciona el modo de interfaz 80XX, este pin será la entrada Write (WR#). Cuando se seleccione el modo serie, este pin deberá estar conectado al VSS. |
|
6 ~ 13 |
D7 ~ D0 |
En el caso de las empresas |
Bus de entrada/salida de datos del host Estos pines son buses de datos bidireccionales de 8 bits que se conectan al bus de datos del microprocesador.D1 será la entrada de datos serie SDIN y D0 será la entrada de reloj serie SCLK. Los pines no utilizados deberán estar conectados al VSS, excepto el D2 en modo serie. |
| Reserva | |||
|
1, 30
|
No incluido | - |
Pin reservado (pin de apoyo) Los pines de soporte pueden reducir las influencias de las tensiones en los pines de función. Estos pines deben conectarse a tierra externa como el circuito de protección ESD. |
Calificaciones máximas absolutas
| Parámetro | El símbolo | - ¿ Qué? | - ¿ Qué es? | Unidad |
| Voltado de alimentación para el funcionamiento | VDD | - No hay nada.3 | 4 | V. |
| Tensión de alimentación para los pines de E/S | VDDIO | - No hay nada.3 | 4 | V. |
| Tensión de alimentación para la pantalla | VDDH | - No hay nada.3 | 15 | V. |
| Temperatura de funcionamiento | El TOP | -40 años | 70 | .C |
| Temperatura de almacenamiento | TSTG | -40 años | 85 | .C |
| Tiempo de vida (100 cd/m2) | 10,000 | - | hora |
Características ópticas
|
Características |
El símbolo | Condiciones | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Brillo | ¿Qué es? | Nota 5 | 100 | 120 | - | cd/m2 |
| C.I.E. (blanco) | (x) (y) | C.I.E. 1931 | 0.260. ¿Qué quieres decir?29 | 0.300. ¿Qué quieres decir?33 | 0.340. ¿Qué quieres decir?37 | |
| C.I.E. (rojo) | (x) (y) | C.I.E. 1931 | 0.62.0. ¿Qué quieres decir?28 | 0.660. ¿Qué quieres decir?32 | 0.70. ¿Qué quieres decir?36 | |
| C.I.E. (verde) | (x) (y) | C.I.E. 1931 | 0.240. ¿Qué quieres decir?60 | 0.280. ¿Qué quieres decir?64 | 0Es una calibre 320.68 | |
| C.I.E. (azul) | (x) (y) | C.I.E. 1931 | 0.100. ¿Qué quieres decir?16 | 0.140. ¿Qué quieres decir?20 | 0.180. ¿Qué quieres decir?24 | |
| Contraste de la habitación oscura | El CR | - | > 10,000:1 | - | ||
|
Ángulo de visión |
-
|
Es libre. |
-
|
Grado |

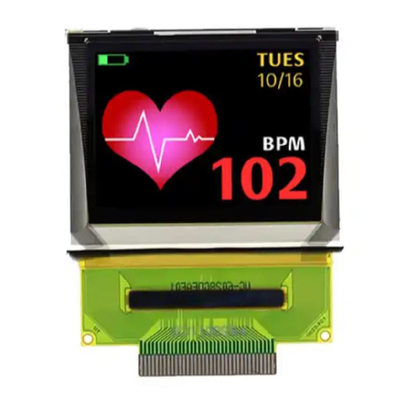

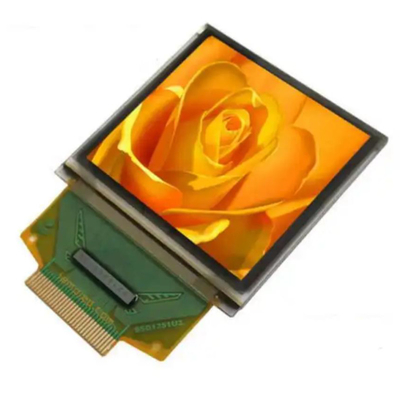

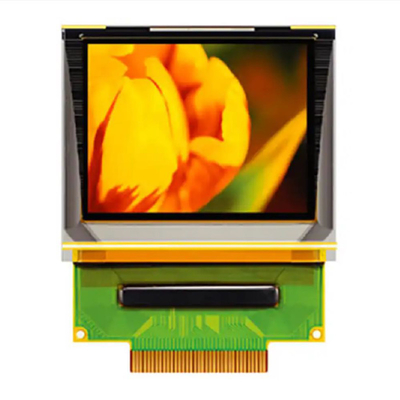

1.45 pulgadas AMOLED 160x128 puntos 30 pines Imagen del producto
