2.8 pulgadas 480x480 TFT redondo módulo de visualización LCD Descripción
TS8028WV001-T es una matriz TFT (transistor de película delgada) LCD (pantalla de cristal líquido) que utiliza TFT de silicio amorfo como dispositivo de conmutación.Este modelo consta de un panel TFT-LCD transmisorLa resolución del TFT-LCD redondo de 2,8 pulgadas es de 480 * 480 píxeles, y puede mostrar hasta 16,7 millones de colores.
Este producto se utiliza ampliamente en comunicaciones, electrodomésticos, control industrial, equipos médicos, instrumentos y medidores, electrónica automotriz, navegación GPS, equipos financieros,Dispositivos de consumo, aparatos de información, entretenimiento cultural y educativo, máquinas de asistencia, escáneres de huellas dactilares, máquinas de control de acceso, máquinas de almacenamiento, intercomunicadores, videocámaras, máquinas de aprendizaje,los lectores, etc.
Características
-Voltaje de entrada bajo: VDD: 2,7 ~ 3,6 V;
- Display Colores de la pantalla LCD TFT: 16,7M colores
- Interfaz de la CPU: -RGB 18BIT
- Circuito de alimentación interno.
| Puntos de información general |
Especificación |
Unidad |
| Panel principal |
| Zona de visualización (AA) |
70.128 ((H) * 70.128 ((V) (2.8 pulgadas)) |
En el caso de los |
| Elemento de conductor |
matriz activa de a-Si TFT |
- |
| Muestra los colores |
16.7M |
colores |
| Número de píxeles |
480 (RGB) * 480 |
Puntos |
| Disposición de los píxeles |
Bandas verticales RGB |
- |
| Pitch de los píxeles |
0.180 ((H) *0.180 ((V) |
En el caso de los |
| Ángulo de visión |
Todos los |
A las ocho. |
| IC de la unidad |
Se aplicará el procedimiento siguiente: |
- |
| Disposición de los píxeles de color |
Bandas verticales RGB |
|
| Modo de muestra |
Transmisor/ Normalmente negro |
- |
| Temperatura de funcionamiento |
-20 ¢ + 70 |
°C |
| Temperatura de almacenamiento |
-30 ¢ + 80 |
°C |
Información mecánica
| Punto de trabajo |
- ¿Qué es eso? |
Es un tipo. |
- ¿Qué quieres decir? |
Unidad |
Nota |
| Tamaño del módulo |
Se trata de una línea horizontal. |
- |
86.7 |
- |
En el caso de los |
- No hay nada.1 |
| V (vertical)) |
- |
86.7 |
- |
En el caso de los |
- No hay nada.1 |
| Profundidad ((D) |
- |
4.19 |
- |
En el caso de los |
± 03 |
| Peso |
- |
DTD |
- |
G |
- |
2.8 pulgadas 480x480 Round TFT LCD Display Module Dibujo
Descripción del PIN
| El pin NO. |
El símbolo |
Nivel |
Función |
| 1 |
El LEDA |
H. |
Luz de fondo + |
| 2 |
Se trata de la siguiente: |
- ¿ Qué? |
La luz de fondo... |
| 3 |
El LEDK2 |
- ¿ Qué? |
La luz de fondo... |
| 4 |
El LEDK3 |
- ¿ Qué? |
La luz de fondo... |
| 5 |
Se trata de: |
- ¿ Qué? |
La luz de fondo... |
| 6 |
VDD 2,8 V |
H. |
Fuente de alimentación (de 2,5 a 3,3 V) |
| 7 |
Las emisiones de gases de efecto invernadero |
H. |
Fuente de alimentación (1,65-3,3 V) |
| 8 |
RST de la LCM |
H/L |
Pin de reinicio de hardware de la LCM |
| 9 |
Técnica de trabajo |
H/L |
Producción de efecto de desgarro |
| 10 |
PWM |
H/L |
Luz de fondo encendido/apagado. |
| 11 |
El GND |
- ¿ Qué? |
En el suelo |
| 12 |
D0P |
H/L |
HSSI_D0+ son líneas de señal de datos diferenciales. |
| 13 |
D0N |
H/L |
HSSI_D0- son líneas de señal de datos diferenciales. |
| 14 |
El GND |
- ¿ Qué? |
En el suelo |
| 15 |
D1P |
H/L |
HSSI_D1+ son líneas de señal de datos diferenciales. |
| 16 |
D1N |
H/L |
HSSI_D1- son líneas de señal de datos diferenciales. |
| 17 |
El GND |
- ¿ Qué? |
En el suelo |
| 18 |
El CP |
H/L |
HSSI_CLK+ son líneas de señal de datos diferenciales. |
| 19 |
No incluidos |
H/L |
HSSI_CLK- son líneas de señal de datos diferenciales. |
| 20 |
El GND |
- ¿ Qué? |
En el suelo |
| 21 |
No incluido |
|
No incluido |
| 22 |
El GND |
- ¿ Qué? |
En el suelo |
| 23 |
No incluido |
|
No incluido |
| 24 |
El GND |
- ¿ Qué? |
En el suelo |
| 25 |
TP-INT |
H/L |
Pin de interrupción |
| 26 |
TP-SDA |
H/L |
Pín de entrada de datos de serie |
| 27 |
TP-SCL |
H/L |
Entrada de reloj en serie |
| 28 |
TP-REST |
H/L |
El pin de reinicio de TP Hardware |
| 29 |
TP-VCC |
H/L |
Fuente de alimentación 2.8V |
| 30 |
El GND |
- ¿ Qué? |
En el suelo |
Calificaciones máximas absolutas
|
Punto de trabajo
|
El símbolo
|
Los valores |
Unidad
|
| - ¿ Qué? |
- ¿Qué quieres decir? |
| Tensión de alimentación para el circuito lógico |
CICV |
- No hay nada.3 |
4.6 |
V. |
| Tensión de alimentación para circuito analógico |
VCI |
- No hay nada.3 |
4.6 |
V. |
Características eléctricas de corriente continua
|
Punto de trabajo
|
El símbolo
|
Los valores |
Unidad
|
En el caso de la
|
| - ¿ Qué? |
Tipo de producto |
- ¿Qué quieres decir? |
| Fuente de alimentación |
CCC de riesgo |
2.7 |
2.8 |
3.3 |
V. |
|
| Modo normal Consumo corriente |
En el caso de las |
- |
- |
55 |
- ¿Qué es? |
VCC = 2,8V |
| Puerta TFT con voltaje encendido |
VGH |
11.5 |
12 |
16 |
V. |
|
| Puerta TFT fuera de tensión |
VGL |
-8 años |
-12 años. |
-12 años. |
V. |
|
Características de la unidad de luz de fondo
|
Punto de trabajo
|
El símbolo
|
Los valores |
Unidad
|
En el caso de la
|
| - ¿ Qué? |
Tipo de producto |
- ¿Qué quieres decir? |
| Voltado de alimentación hacia adelante |
Vf |
2.7 |
- |
3.3 |
V. |
|
| Ahorro anticipado |
Si es |
- |
80 |
- |
- ¿Qué es? |
|
| Luminancia de la LCM |
El LV |
220 |
250 |
- |
cd/m2 |
El valor de las emisiones de CO2 será el siguiente: |
| Uniformidad |
/ |
80 |
|
|
% |
- |

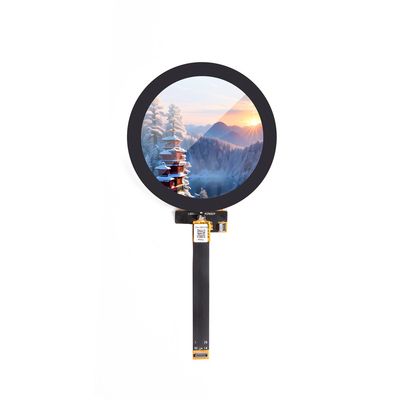

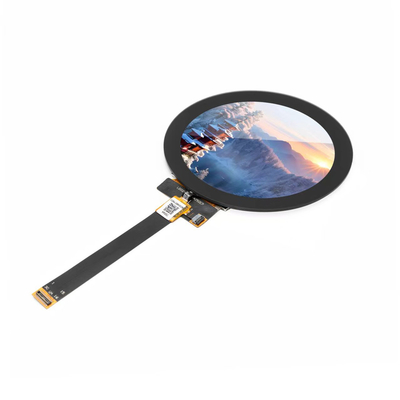

2.8 pulgadas 480x480 Round TFT LCD Display Module Imagen del producto
