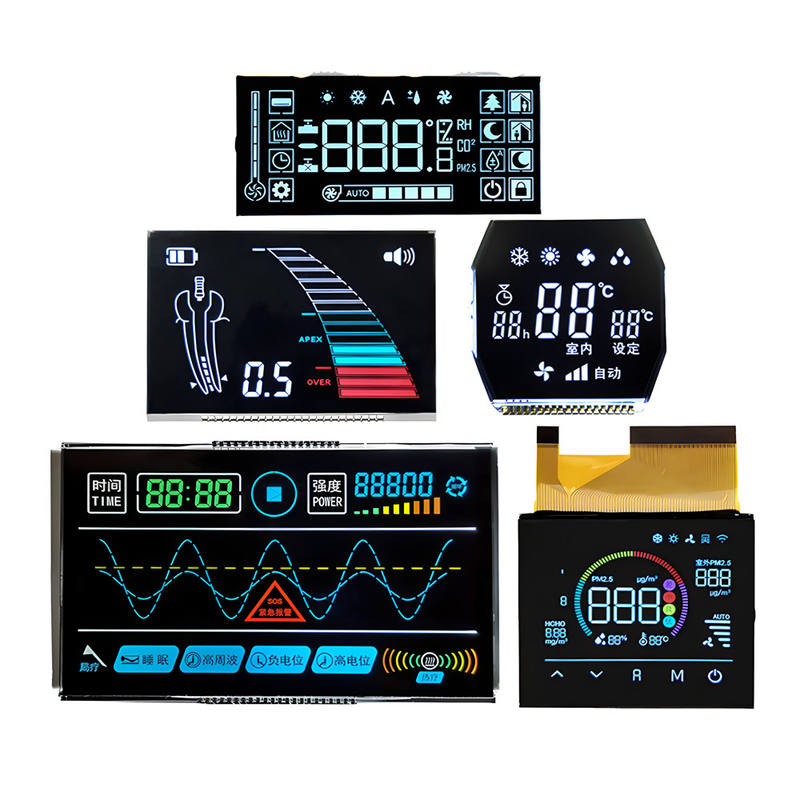

Datos del producto:
|
| Producto: | Panel LCD TN HTN personalizado | Modo de muestra: | Positivo, reflexivo y reflexivo |
|---|---|---|---|
| Condición de conducción: | Conducción múltiple | Voltado de funcionamiento: | 3,0 v |
| Optica: | Todos los ángulos de visión | Tipo de pantalla: | TN HTN |
| Tamaño: | 2.4 pulgadas o hechas a medida | Iluminación de fondo: | Blanco / ámbar / azul / amarillo |
| temperatura de funcionamiento: | -30°C a +80°C | Temperatura de almacenamiento.: | -35°C a +85°C |
| Conexión: | conexión de pines metálicos | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Garantización: | un año | Tiempo de respuesta: | 0,1 ms |
| Resaltar: | Los contadores de electricidad con pantalla LCD,Pantalla de pantalla LCD TN HTN,pantalla de pantalla LCD personalizada |
||
Características
1 Modo de visualización:TN/TRANSMISSIVO POSITIVO
2 Condición de conducción: 1/4Duty, 1/3Bias,5.0V
3 Dirección de visión:6A las 9:00
4 Temperatura de funcionamiento: de 30°C a 80°C
5 Temperatura de almacenamiento: -40°C a 90°C
6 Conector:PIN
Calificación máxima absoluta
| - No, no es así. | Punto de trabajo | Calificación | Unidad | Condiciones |
| 1 |
Voltagem máxima aplicada de CA
|
10 | V. | 1 hora |
| 2 |
Voltagem de corriente continua aplicada limitada
|
30 | - ¿ Qué pasa? | 100 horas |
| 3 |
Rango de temperatura de funcionamiento
|
-30 más 80 | °C |
No hay condensación
|
| 4 |
Rango de temperatura de almacenamiento
|
-40 más 90 | °C |
No hay condensación
|
Características electroópticas
| No |
Sección 1
|
El símbolo
|
TEMP ((°C)
|
Calificación |
Unidad
|
Nota
|
||||
|
- ¿ Qué?
|
Tipo de producto
|
- ¿ Qué es?
|
||||||||
| 1 |
Voltado de funcionamiento |
Vop | 25 | 4.8 | 5.0 | 5.2 | V. | No obstante lo dispuesto en el apartado 1 | ||
| 2 |
Tiempo de respuesta
|
Es hora de levantarse
|
Tr | 25 | 100 | ms | Nota 2 | |||
|
Tiempo de otoño
|
Tf | 25 | 150 | |||||||
| 3 |
Frecuencia de funcionamiento |
fF | 25 | 75 | HZ | |||||
| 4 |
Tasa de contraste |
Crónica | 25 | 2 | 5 | No obstante lo dispuesto en el apartado 1 | ||||
| 5 |
Dirección de visión |
6A las 9:00 | No obstante lo dispuesto en el apartado 1 | |||||||
| 6 |
Ángulo de visión Cr≥2
|
12H = 90° | θ hasta | 25 | 5 | - ¿Qué es? | No obstante lo dispuesto en el apartado 1 | |||
| 6H f = 270° | θ hacia abajo | 40 | ||||||||
| 3H f = 0° | ¿de izquierda? | 30 | ||||||||
| 9H f = 180° | θderecho | 30 | ||||||||
| 7 |
Consumo actual |
Es | 25 | 3.0 | MPa | Nota 5 | ||||
Ventajas de las pantallas LCD segmentadas:
bajo costo
En comparación con otras tecnologías de pantalla LCD, las pantallas segmentadas proporcionan una solución personalizada de bajo costo para aplicaciones a gran escala.
Alto contraste
Según el diseño, la pantalla segmentada muestra el contraste dinámico entre los elementos visibles y ocultos.
bajo consumo de energía
Este tipo de pantalla requiere muy poca energía de la batería, por lo que es muy adecuado para dispositivos alimentados por baterías.
Tipo de fluido para paneles LCD segmentados:
TN (nemático retorcido)
El fluido de visualización de segmentos más común
Selección del coste mínimo
Se trata de una especie de insecto de la familia de las carnívoras, de la familia de las carnívoras.
Proporcionar la perspectiva más amplia
Más caro que el TN
FSTN (nemático supertorcido de película delgada)
Proporcionar el contraste más claro
Más caro que el TN
Personalización
| Aplicación | Display del medidor |
| Muestra el contenido | Números + puntos + patrones |
| Voltado de funcionamiento | 3.3V o según su demanda |
| Método de conducción | de acuerdo con su solicitud |
| Ángulo de visión | 6h 9h 12h |
| Modo LCD | TN STN FSTN HTN VA DFSTN facultativo |
| Modo de muestra | Positivo negativo reflectivo transfético transmisor |
| Modo de conexión | Pinos metálicos / caucho / otros |
| Luz de retroceso | Nulo o con luz de fondo blanca y azul |
| Conducción por tensión | Válvulas de tensión |
| El controlador | Nulo o según la solicitud |
| Interfaz | I2C u otros |
| Voltado de funcionamiento | -20~+70°C (común), según su solicitud |
| Voltado de almacenamiento | -30~+80°C (común), según su solicitud |
| Producción de equipos OEM/ODM | Aceptado |
| Diseño del sistema | Se acepta el diseño de software y hardware del sistema relacionado con el módulo LCD |
| Garantización | 12 meses gratis, garantía pagada tiempo de carga |
| Embalaje | Bolsa de plástico + espuma + cartón |
| Tamaño de la caja | 41.5x36x50cm |
| Tiempo de entrega de la muestra | 3 a 20 días hábiles |
| Personalizar el tiempo de entrega | 15 a 30 días hábiles |
| Tiempo de producción | 7 días para los diseños disponibles, Personalizado: 35~40 días |
| Certificación | Rohs, alcanza |
Embalaje y envío
| Embalaje | Bolsa de plástico + espuma + cartón |
| Tamaño de la caja | 41.5cm*36.0cm*50cm o personalizado, 100-300pcs por cartón |
| Peso bruto | 15.0 -20KGS |
| Cuota de producción | 50 pares de vidrio madre |
| Embalaje especial | Negociable |
| Tiempo de envío | En 5 días a toda la zona por DHL normalmente |

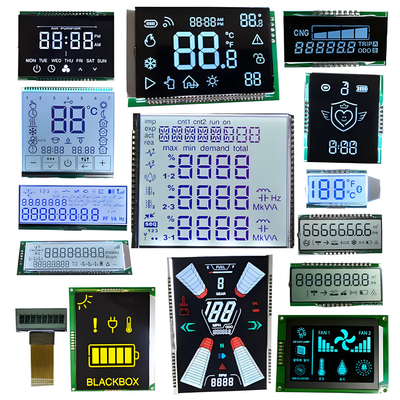

Producto
