Datos del producto:
|

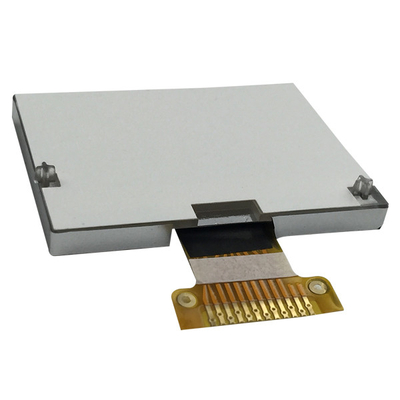

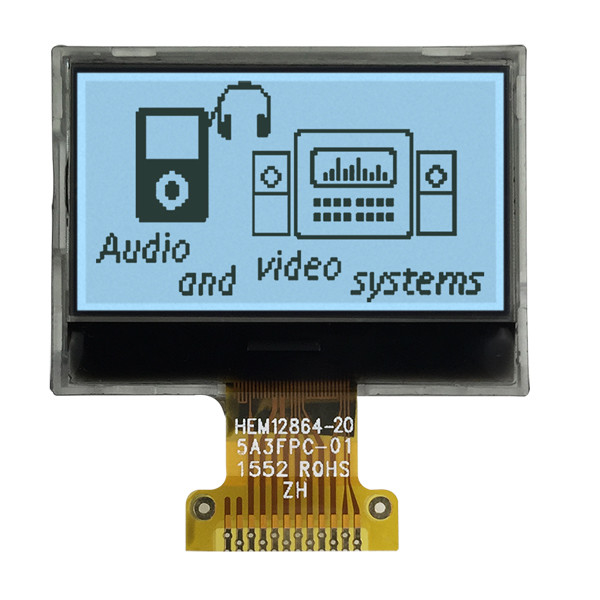

| Producto: | El estándar 128x64 LCM | Resolución: | 128X64 puntos |
|---|---|---|---|
| Ver Dirección: | A las seis. | Tipo de pantalla LCD: | FSTN, positivo |
| Tipo del polarizador: | Transflective | tamaño del módulo: | 40El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emision |
| área de observación: | 37.0 × 20.0 mm | Control de conducción: | ST7567 |
| Número del pin: | 28 alfileres | Interfaces: | Unidad MPU de la serie 6800 o de la serie 8080 |
| temperatura de funcionamiento: | -20°C a +70°C | Válvula de alimentación: | 3.3V (valor típico) |
| Tiempo de vida: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display gráfico LCD de 128x64 FSTN,Display LCD gráfico positivo,12864 Pantalla LCD gráfica de puntos |
||
Características
Especificaciones mecánicas
| Sección 1 | Las especificaciones | Unidad |
| Tamaño del módulo (L × W × H) | 40.0L por 28.0.0W×4,5 (máximo) H | En el caso de los |
| Área de visualización ((W × H) | 37.0 por 20.0 | En el caso de los |
| Área efectiva | 128×64 | punto |
| Punto de tono ((W × H)) | 0.27 por 0.27 | En el caso de los |
| Tamaño del punto ((W × H) | 0.245 por 0.245 | En el caso de los |
Dibujo
Definición del pin
| Sección 1 | SÍMBOLO | Nivel | Función |
| 1 | VDD | +3,3V | Fuente de energía para la lógica |
| 2 | C86 | H/L | H:6800 Paralelo L:8080 Paralelo |
| 3 | VSS | 0V | El poder de tierra |
| 4 | V0 | ¿Qué quieres decir? |
Conectar un condensador entre este terminal y el terminal VSS |
| 5 | V1 | ¿Qué quieres decir? | |
| 6 | V2 | ¿Qué quieres decir? | |
| 7 | V3 | ¿Qué quieres decir? | |
| 8 | V4 | ¿Qué quieres decir? | |
| 9 | CAP2- | ¿Qué quieres decir? | Conectar un condensador entre este terminal y el terminal CAP2 + |
| 10 | CAP2+ | ¿Qué quieres decir? | Conectar un condensador entre este terminal y el terminal CAP2- |
| 11 | CAP1- | ¿Qué quieres decir? | Conectar un condensador entre este terminal y el terminal CAP1- |
| 12 | La PAC1+ | Conectar un condensador entre este terminal y el terminal CAP1 + | |
| 13 | CAP3+ | ¿Qué quieres decir? | Conectar un condensador entre este terminal y el terminal CAP1- |
| 14 | Votación | Conectar un condensador entre este terminal y el terminal VSS o VDD | |
| 15 | VSS | 0V | El poder de tierra |
|
16 ~ 23 |
D7 ~ D0 |
H/L |
Bus de datos bidireccional de 8 bits |
|
24 |
/RD |
H/L |
8080 Paralelo:El bus de datos está en un estado de salida cuando esta señal es L. 6800 Paralle: Este es el terminal de entrada de reloj habilitado de la MPU de la serie 6800. |
|
25 |
/WR |
H/L |
8080 Paralelo:Las señales en el bus de datos están fijadas en el borde ascendente de la señal /WR. 6800 Paralelo:H:Leer L:Escribir |
| 26 | A0 | H/L |
H: Indica que los datos D0 a D7 se muestran. L: Indica que D0 a D7 son datos de control. |
| 27 | /RES | H/L | La operación de restablecimiento se realiza por el nivel de señal /RES |
| 28 | En el caso de las empresas | - ¿ Qué? | Seleccionar señal del chip |
RAM de datos de visualización (DDRAM)
La memoria RAM de datos de visualización almacena datos de píxeles para la pantalla LCD. Es una matriz direccionable de 64 filas por 128 columnas. Cada píxel se puede seleccionar cuando se especifican las direcciones de página y columna.Las filas se dividen en 8 páginas (Página 0~Página 7) de 8 líneas. Los datos se escriben en las 8 líneas de cada una de ellas. Los datos de visualización de D0 a D7 desde el microprocesadorEl controlador LCD y la interfaz de la MPU operan en el mismo modo que las líneas comunes del LCD.independientemente, los datos pueden ser escritos en la RAM al mismo tiempo cuando se muestran los datossin parpadeo en la pantalla LCD.
Circuito de dirección de página
Este circuito es para proporcionar una dirección de página para mostrar datos RAM.La dirección de la página debe ser establecida antes de acceder al contenido de DDRAM.La dirección de la página 8 es un área de RAM especial para los iconos y datos de visualización D0 sólo es válido.
Circuito de direcciones de columna
El circuito de dirección de columna tiene un contador de 8 bits preestablecido que proporciona la dirección de columna a laDisplay Data RAM (DDRAM). La dirección de la columna de DDRAM se especifica mediante el comando Set Column Address. La dirección de la columna especificada se incrementa (+1) con cada acceso de lectura/escritura de datos de la pantalla.Esto permite el acceso continuo a los datos de visualización de la MPU. Control bandera MY puede invertir el orden de salida de los pads COM. Y la bandera MX hace posible invertir la relación entre la dirección de la columna y las salidas SEG. Es necesario volver a escribirlos datos de visualización en DDRAM después de cambiar la configuración de la bandera MX.Consulte la hoja de datos ST7565.
