Datos del producto:
|
| Producto: | 3Display OLED de 12 pulgadas | Resolución: | Resolución de 256x64 puntos |
|---|---|---|---|
| Modo de muestra: | Matriz pasiva | Interfaz: | 4 cables Interfaz SPI |
| Optica: | Todos los ángulos de visión | Esquema de la oscuridad.: | 100.5 ((L) x 33.5 ((W) x 6.3 ((T) mm |
| Área activa: | 76.78 ((L) x 19.18 ((W) mm | método de conducción: | 1/64 Ciclo de trabajo |
| Greyscale: | 16 Escala de grises | El controlador: | SSD1322 |
| temperatura de funcionamiento: | -30°C a +85°C (se puede personalizar) | Temperatura de almacenamiento.: | -40°C a +90°C |
| Color de la fuente: | Blanco Azul Amarillo Verde | Válvula de alimentación: | 3 V |
| Número del pin: | 7 pines de cabecera, 16 pines opcionales | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Interfaz SPI Display gráfico OLED,3Display gráfico OLED de 12 pulgadas,Módulo de pantalla OLED de 256x64 puntos |
||
** Descarga de la hoja de datos **
SFOM312YZ7-25664WBYG-01 Especificación.pdf
Display gráfico OLED de 3,12 pulgadas Interfaz SPI Introducción del producto
Descripción
El modelo SFOM312YZ7-25664WBYG-01 es un OLED gráfico COF, con un tamaño diagonal de 3,12 pulgadas y una resolución de 256x64 puntos.Este módulo OLED está integrado con el SSD1322 IC y admite interfaces SPI de 8 bits 6800/8080 y 3/4 líneasTiene una dimensión de contorno de 100.5 × 33.5.0 mm, con un tamaño de área activa de 76.78 × 19.18 mm. También admite escala de grises de 4 bits, con un voltaje de alimentación lógica de 3V. La corriente de la pantalla al 50% del tablero de control es de 150mA @ 3.0V VDD (valor típico),con una carga de conducción de 1/64.

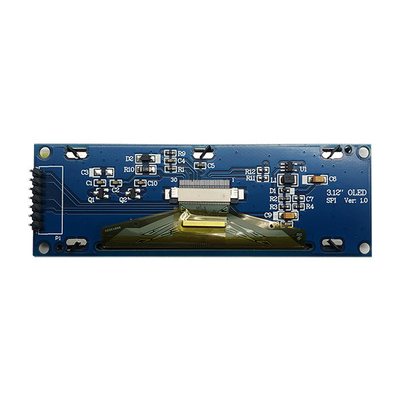

El módulo tiene un PCB incorporado, lo que permite a los clientes utilizar conexiones de alambre sin la necesidad de un desarrollo adicional de PCB para sus aplicaciones.el circuito VCC integrado en el PCB simplifica el uso del clienteEste panel de PCB, equipado con cuatro orificios de montaje, proporciona un método fácil para que los clientes aseguren los módulos en sus aplicaciones.dispositivos médicos, el control industrial, etc.
Display gráfico OLED de 3,12 pulgadas Interfaz SPI Dibujo del producto
Especificaciones mecánicas
| Punto de trabajo | Especificaciones | Unidad |
| Dibujo de contorno | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | En el caso de los |
| Área de vista | 78.78 ((W) x21.18 ((H) | En el caso de los |
| Área activa | 76.78 ((W) x19.18 ((H) | En el caso de los |
| Las redes | 256 puntos x 64 puntos | - ¿Qué quieres decir? |
| Pitch de los píxeles | 0.30 ((W) x0.30 ((H) | En el caso de los |
| Tamaño de los píxeles | 0.28 ((W) x0.28 ((H) | En el caso de los |
Definición del pin
| El número de pin. | El símbolo | Función |
|
1 |
El GND |
El terreno del circuito lógico Este es un pin de tierra. También actúa como referencia para los pines lógicos. Debe estar conectado a tierra externa. |
|
2 |
CCC de riesgo |
Fuente de alimentación para el circuito del módulo de pantalla Este es un pin de suministro de voltaje. Entre 3 y 5 V |
| 3 | El SCK | Línea del reloj |
|
4 |
El SDA |
Línea de datos |
|
5 |
Energía renovable
|
Este pin es la entrada de la señal de reinicio. Cuando el pin se tira BAJO, se ejecuta la inicialización del chip. Mantenga este pin tira alto durante el funcionamiento normal. |
|
6 |
D.C. |
Este pin es el pin de control de datos / comandos que se conecta a la MCU. Cuando el pin se tira de alto, los datos en D [1: 0] se interpretarán como datos. Cuando el pin se tira de abajo, los datos en D [1:0] se transferirá a un registro de comandos. |
|
7 |
Las empresas |
Este pin es la entrada de selección del chip que se conecta a la MCU. El chip está habilitado para la comunicación de MCU solo cuando CS # se tira BAJO (BAJO activo) |
Calificaciones máximas absolutas
| Parámetro | El símbolo | - ¿ Qué? | - ¿ Qué es? | Unidad | Las notas |
| Fuente de alimentación | VBAT | 3.3 | 5 | V. |
- |
| Tensión de alimentación lógica | VDD | 2.5 | 3.3 | V. | 1,2 |
| Tensión de alimentación del controlador | Vcc | 0 | 15 | V. | 1,2 |
| Corriente de suministro Vcc | En el caso de las |
- |
55 | - ¿Qué es? | 1,2 |
| Temperatura de funcionamiento | En la parte superior | -40 años. | 85 | °C |
- |
| Temperatura de almacenamiento | Tstg | -45 años. | 90 | °C |
- |
Características de la DC
| Características | El símbolo | Condiciones | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Válvula de alimentación | VDD | 2.8 | 3.0 | 3.3 | V. | |
| Input de alto nivel | VIH | Lout=100Ua, 3.3MHz | 0.8xVdd |
- |
VDD | V. |
| Entrada de bajo nivel | VIL | Lout=100Ua, 3.3MHz | 0 |
- |
0.2xVdd | V. |
| Corriente lógica | IVBAT | Nota |
- |
250 |
- ¿Qué quieres decir? |
- ¿Qué es? |
| Válvula de visualización | CCC de riesgo | Ta=25 °C | 11.5 | 12.0 | 12.5 | V. |
Nota:VDD=3.0V,VCC=12.0V(VDD,VCC Alimentación por el módulo interno
generar) Área de visualización 100% Encendido.
Optica y características eléctricas
| Características | El símbolo | Condiciones | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Brillo ((amarillo) | ¿Qué es? |
Con polarizador (Nota 3) |
60 | 90 |
- |
Cd/m2 |
| C.I.E. ((amarillo) |
(X) (Y) |
Con polarizador |
0.44 0.46 |
0.48 0.50 |
0.52 0.54 |
|
| Contraste de la habitación oscura | El CR | - | > 2000:1 | - | ||
| Ángulo de visión | > 160 | - | - | Grado |
Condiciones de las pruebas de fiabilidad
| Punto de trabajo | Condiciones | Criterios de evaluación | |
| Operación a altas temperaturas | 85 °C | DTD |
El trabajo de las funciones operativas |
| Operación a baja temperatura | -40 °C | DTD | |
| Almacenamiento a alta temperatura | 90 °C | DTD | |
| Almacenamiento a baja temperatura | -45 °C | DTD | |
|
Temperatura y humedad elevadas Operación |
60 °C | DTD | |
| Choque térmico | -40°C ~ 90°C | DTD | |

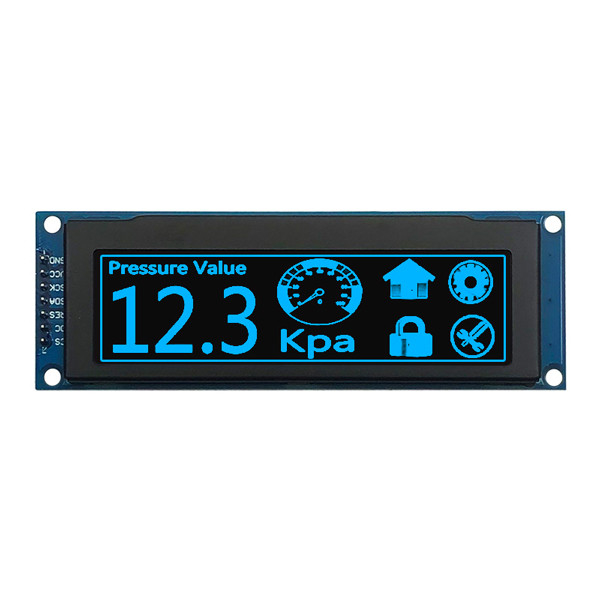

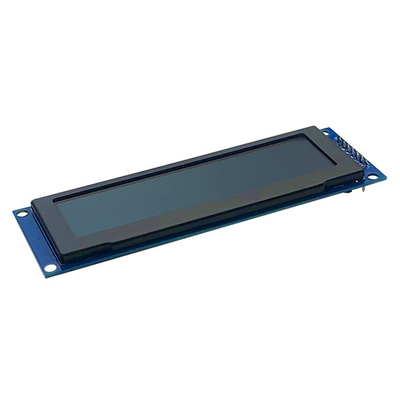

Display gráfico OLED de 3,12 pulgadas Interfaz SPI Imagen del producto
