Datos del producto:
|
| Producto: | 3Display OLED de 12 pulgadas | Resolución: | Resolución de 256x64 puntos |
|---|---|---|---|
| Modo de muestra: | Matriz pasiva | Interfaz: | 4 cables Interfaz SPI |
| Optica: | Todos los ángulos de visión | Esquema de la oscuridad.: | 100.5 ((L) x 33.5 ((W) x 6.3 ((T) mm |
| Área activa: | 76.78 ((L) x 19.18 ((W) mm | método de conducción: | 1/64 Ciclo de trabajo |
| Greyscale: | 16 Escala de grises | El controlador: | SSD1322 |
| temperatura de funcionamiento: | -30°C a +85°C (se puede personalizar) | Temperatura de almacenamiento.: | -40°C a +90°C |
| Color de la fuente: | Blanco Azul Amarillo Verde | Válvula de alimentación: | 3 V |
| Número del pin: | 7 pines de cabecera, 16 pines opcionales | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Fuentes verdes Display gráfico OLED,Interfaz SPI Display gráfico OLED,Display gráfico OLED de 256x64 |
||
** Descarga de la hoja de datos **
SFOM312YZ7-25664WBYG-01 Especificación.pdf
Display gráfico OLED de 3,12 pulgadas Interfaz SPI Introducción del producto
Resumen rápido del producto
Descripción
ElSe trata de una serie de medidas que se aplican a las personas que se encuentran en situaciones de riesgo.El modelo es un COF Graphic OLED, con un tamaño diagonal de 3,12 pulgadas y una resolución de 256x64 puntos.Este módulo OLED está integrado con el SSD1322 IC y admite interfaces SPI de 8 bits 6800/8080 y 3/4 líneasTiene una dimensión de contorno de 100.5 × 33.5.0 mm, con un tamaño de área activa de 76.78 × 19.18 mm. También admite escala de grises de 4 bits, con un voltaje de alimentación lógica de 3V. La corriente de la pantalla al 50% del tablero de control es de 150mA @ 3.0V VDD (valor típico),con una carga de conducción de 1/64.
El módulo tiene un PCB incorporado, lo que permite a los clientes utilizar conexiones de alambre sin la necesidad de un desarrollo adicional de PCB para sus aplicaciones.el circuito VCC integrado en el PCB simplifica el uso del clienteEste panel de PCB, equipado con cuatro orificios de montaje, proporciona un método fácil para que los clientes aseguren los módulos en sus aplicaciones.dispositivos médicos, el control industrial, etc.
Características del producto
| Producto: | 3Display OLED de 12 pulgadas |
| Resolución: | Resolución de 256x64 puntos |
| Modo de visualización | Matriz pasiva |
| Optica: | Todos los ángulos de visión |
| Interfaz: | Interfaz SPI de 4 cables |
| Esquema de la luz: | 100.5 ((L) X 33.5 ((W) X 6.3 ((T) Mm |
| Área activa: | 76.78 ((L) X 19.18 ((W) Mm |
| Método de conducción: | 1/64 Ciclo de trabajo |
| El controlador: | El SSD1322 |
| Escala gris: | 16 Escala de grises |
| Temperatura de funcionamiento: | -30°C a +85°C (se puede personalizar) |
| Temperatura de almacenamiento: | -40°C a +90°C |
| Voltado de alimentación: | 3 V |
| Color de la fuente: | Blanco Azul Amarillo Verde |
| Número de pin: | 7 pines de encabezado, 16 pines opcionales |
| Conformidad: | Conforme con las normas REACH y RoHS |
Display gráfico OLED de 3,12 pulgadas Interfaz SPI Dibujo del producto
Especificaciones mecánicas
| Punto de trabajo | Especificaciones | Unidad |
| Dibujo de contorno | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | En el caso de los |
| Área de vista | 78.78 ((W) x21.18 ((H) | En el caso de los |
| Área activa | 76.78 ((W) x19.18 ((H) | En el caso de los |
| Las redes | 256 puntos x 64 puntos | - ¿Qué quieres decir? |
| Pitch de los píxeles | 0.30 ((W) x0.30 ((H) | En el caso de los |
| Tamaño de los píxeles | 0.28 ((W) x0.28 ((H) | En el caso de los |
Definición del pin
| El número de pin. | El símbolo | Función |
|
1 |
El GND |
El terreno del circuito lógico Este es un pin de tierra. También actúa como referencia para los pines lógicos. Debe estar conectado a tierra externa. |
|
2 |
CCC de riesgo |
Fuente de alimentación para el circuito del módulo de pantalla Este es un pin de suministro de voltaje. Entre 3 y 5 V |
| 3 | El SCK | Línea del reloj |
|
4 |
El SDA |
Línea de datos |
|
5 |
Energía renovable
|
Este pin es la entrada de la señal de reinicio. Cuando el pin se tira BAJO, se ejecuta la inicialización del chip. Mantenga este pin tira alto durante el funcionamiento normal. |
|
6 |
D.C. |
Este pin es el pin de control de datos / comandos que se conecta a la MCU. Cuando el pin se tira de alto, los datos en D [1: 0] se interpretarán como datos. Cuando el pin se tira de abajo, los datos en D [1:0] se transferirá a un registro de comandos. |
|
7 |
Las empresas |
Este pin es la entrada de selección del chip que se conecta a la MCU. El chip está habilitado para la comunicación de MCU solo cuando CS # se tira BAJO (BAJO activo) |

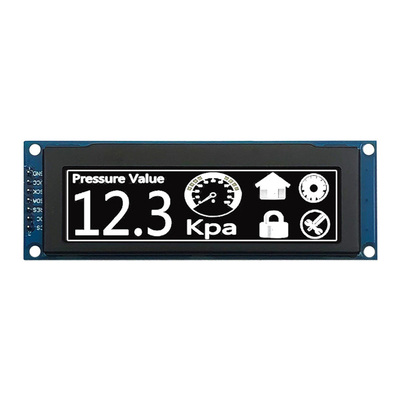

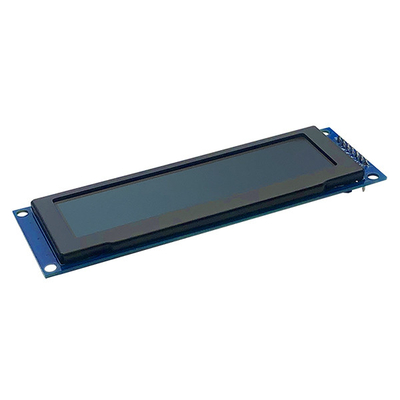

Display gráfico OLED de 3,12 pulgadas Interfaz SPI Imagen del producto
