Datos del producto:
|
| Producto: | 2Display OLED de 42 pulgadas | Resolución: | 128X64 puntos |
|---|---|---|---|
| Modo de muestra: | Matriz pasiva | Optica: | Todos los ángulos de visión |
| Esquema de la oscuridad.: | 71.0(L) x 43.5(W) x 6.0(T) (mm) | Área activa: | 55.01 ((L) x 27.5 ((W) (mm) |
| Pitch de los píxeles: | 0.43 x 0,43 (mm) | método de conducción: | 1/64 Ciclo de trabajo |
| temperatura de funcionamiento: | -40°C a +70°C | Número del pin: | 7 pernos del jefe |
| Interfaz: | Interfaz SPI | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 7 Pin de cabecera Pantalla OLED amarilla,Interfaz SPI Pantalla OLED amarilla,2Display OLED amarillo de 42 pulgadas |
||
SFOM242YZ7-12864WBYG-01 Especificación.pdf
Display gráfico SPI OLED de 2.42 pulgadas Introducción del producto
Resumen rápido del producto
Descripción
SAEF Technology SFOMS242YZ7-12864WBYG-01 es un módulo OLED de tipo gráfico COB de matriz de puntos 128x64.El módulo OLED de 42 pulgadas tiene integrado el IC SPD0301, y cuenta con una alta relación de contraste de 20.000: 1. Hay muchas opciones de interfaz para elegir, incluyendo SPI e interfaz IIC (I2C).el valor típico es 2.8V. Los colores de emisión disponibles son blanco, amarillo, azul, verde y rojo.
SFOMS242YZ7-12864WBYG-01 módulo OLED es originalmente sin tacto, pero el panel táctil es personalizable.Lector de efectivo, dispositivos de mano y máquinas móviles de pedidos de alimentos, etc.
Display gráfico SPI OLED de 2,42 pulgadas dibujo del producto

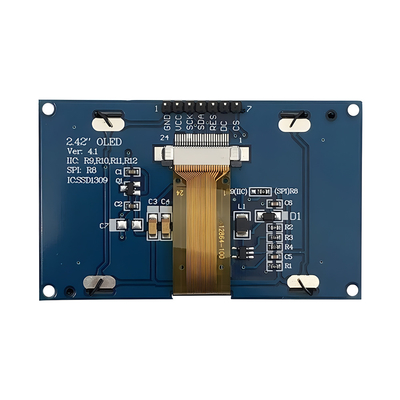

Definición del pin de interfaz
| Número de identificación | SÍMBOLO | Descripciones |
| 1 | El GND | El terreno del circuito lógico |
| 2 | VDD | Fuente de energía para la lógica |
| 3 | El SCK | Entrada de reloj en serie. |
| 4 | El SDA | Entrada de datos en serie. |
| 5 | El RST | Este pin es la entrada de la señal de reinicio. Cuando el pin está bajo, se ejecuta la inicialización del chip. Mantenga este pin tirando alto durante el funcionamiento normal. |
|
6 |
D.C. |
Este pin es el pin de control de datos / comando. Cuando el pin se tira alto y el modo de interfaz serial se selecciona, los datos en SDIN Cuando se baja, los datos en SDIN se transferirán al registro de comandos. |
| 7 | Las empresas | Chip Select. El chip se selecciona cuando CS0 = L. |
Calificaciones máximas absolutas
|
Parámetro |
El símbolo | - ¿ Qué? | - ¿ Qué es? | Unidad |
Las notas |
| Tensión de alimentación para la lógica | VDD | - No hay nada.3 | 4 | V. | 1, 2 |
| Tensión de alimentación para la pantalla | CCC de riesgo | 8 | 17 | V. | 1, 2 |
| Temperatura de funcionamiento | El TOP | -40 años | 70 | .C | |
| Temperatura de almacenamiento | TSTG | -40 años | 85 | .C | 3 |
| Tiempo de vida útil (220 cd/m2) | 13,000 | - | hora | 4(1) | |
| Tiempo de vida útil (200 cd/m2) | 15,000 | - | hora | 4(2) | |
|
Tiempo de vida (180 cd/m2) |
16,000 | - | hora |
4(3) |
Características de la CC
|
|
El símbolo | Condiciones | - ¿ Qué? | Tipo de producto | - ¿ Qué es? |
Unidad |
| Tensión de alimentación para la lógica | VDD | 1.65 | 2.8 | 3.3 | V. | |
| Tensión de alimentación para la pantalla | CCC de riesgo | 11.5 | 12 | 12.5 | V. | |
| Input de alto nivel | VIH | 0.8 × VDD | - | - | V. | |
| Entrada de bajo nivel | VIL | - | - | 0.2 × VDD | V. | |
| Producción de alto nivel | VOH | IOUT = 100μA, 3,3 MHz | 0.9 × VDD | - | - | V. |
| Producción de bajo nivel | VOL | IOUT = 100μA, 3,3 MHz | - | - | 0.1 × VDD | V. |
|
Corriente de suministro VDD VDD = 2,8 V, VCC = 12, IREF = 10 uA, No Panel conectado, Display encendido, todo encendido, |
DPI |
Contraste = FFh |
- |
90 |
110 |
MPa |
|
Corriente de suministro VCC VDD = 2,8 V, VCC = 12, IREF = 10 uA, sin panel adjunto, Display encendido, todo encendido |
TIC |
- |
450 |
580 |
MPa |
|
|
Producción del segmento corriente, VDD = 2,8 V, VCC = 12 V, IREF = 10 uA, La pantalla está encendida. |
Yo...El SEG |
Contraste = FFh | 280 | 310 | 340 |
MPa |
| Contraste = AFh | - | 215 | - | |||
| Contraste = 7Fh | - | 155 | - | |||
| Contraste = 3Fh | - | 78 | - | |||
| Contraste = 0Fh | 20 | - | ||||
|
Corriente en modo de reposo para VDD |
IDD, sueño |
VDD = 1,65V ~ 3,3V, VCC = 7V ~ 16V La pantalla apagada, no. Panel adjunto |
- |
- |
10 |
MPa |
|
Corriente en modo de reposo para VCC |
ICC, el sueño |
VDD = 1,65V ~ 3,3V, VCC = 7V ~ 16V La pantalla apagada, no. Panel adjunto |
- |
- |
10 |
MPa |
Especificaciones eléctricas
|
Características |
El símbolo | Condiciones | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad | ||
| Consumo de corriente en modo normal | Todos los píxeles en | - | 17 | 25 | - ¿Qué es? | |||
| Consumo de corriente en modo de espera | Modo de espera 10% de píxeles encendidos | - | 0.5 | 1.5 | - ¿Qué es? | |||
| Consumo de energía en modo normal | Todos los píxeles en | - | 71.5 | 97.5 | MW | |||
| Consumo de energía en modo de espera | Modo de espera 10% de píxeles encendidos | - | 6.5 | 19.5 | MW | |||
| Brillo | ¿Qué es? | - | 90 | 110 | - | cd/m2 | ||
| C.I.E. (blanco) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|||
| Contraste de la habitación oscura | El CR | - | 2000:1 | - | - | |||
|
Ángulo de visión
|
- | 160 | - | - | Grado | |||
Características de sincronización de la interfaz en serie (SPI de 4 cables)
|
El símbolo |
Descripción | - ¿ Qué? | - ¿ Qué es? |
Unidad |
| el ciclo | Tiempo del ciclo del reloj | 250 | - | n y |
| TAS | Tiempo de configuración de direcciones | 150 | - | n y |
| La | Dirección Tiempo de espera | 150 | - | n y |
| TCSS | Tiempo de configuración del chip | 120 | - | n y |
| TCSH | Tiempo de espera del chip | 60 | - | n y |
| TDSW | Escribir el tiempo de configuración de datos | 50 | - | n y |
| TDHW | Escribir el tiempo de retención de datos | 15 | - | n y |
| TCLKL | Tiempo bajo del reloj | 100 | - | n y |
| TCLKH | El reloj de la hora alta | 100 | - | n y |
| TR | Es hora de levantarse | - | 15 | n y |
|
TF |
Tiempo de otoño | - | 15 |
n y |
Condición de ensayo de fiabilidad
|
Punto de trabajo |
Condiciones |
Criterios de evaluación |
| Operación a altas temperaturas | 70.C, 240 horas |
El funcionamiento las funciones funcionan. |
| Operación a baja temperatura | -40oC, 120 horas | |
| Almacenamiento a alta temperatura | 85.C, 120 horas | |
| Almacenamiento a baja temperatura | -40oC, 120 horas | |
| Operación a altas temperaturas/humedad | 65.C, 90% de H.R., 120 horas | |
|
Choque térmico |
-40 °C ~ 85 °C (-40 °C /30 min; tránsito /3 min; 85 °C /30 min; tránsito /3 min) 1 ciclo: 66 min, 100 ciclos |

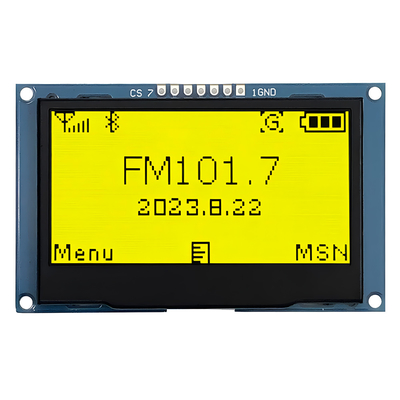

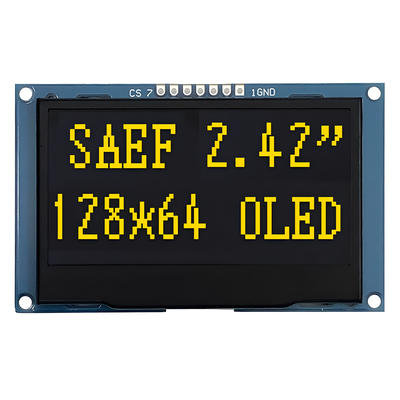

Display gráfico SPI OLED de 2,42 pulgadas Imagen del producto
