Datos del producto:
|
| Producto: | 2Display OLED de 42 pulgadas | Resolución: | 128X64 puntos |
|---|---|---|---|
| Modo de muestra: | Matriz pasiva | Optica: | Todos los ángulos de visión |
| Esquema de la oscuridad.: | 71.0(L) x 43.5(W) x 6.0(T) (mm) | Área activa: | 55.01 ((L) x 27.5 ((W) (mm) |
| Pitch de los píxeles: | 0.43 x 0,43 (mm) | método de conducción: | 1/64 Ciclo de trabajo |
| temperatura de funcionamiento: | -40°C a +70°C | Número del pin: | 7 pernos del jefe |
| Interfaz: | Interfaz SPI | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Interfaz SPI Display gráfico OLED,Pantalla OLED gráfica de color amarillo,2Display gráfico OLED de 4 pulgadas |
||
SFOM242YZ7-12864WBYG-01 Especificación.pdf
7 Pín2.42 pulgadas OLED 128x64 SPI Interfaz Introducción del producto
SFOMS242YZ7-12864WBYG-01 es un módulo OLED de tipo gráfico COB de matriz de puntos 128x64.El módulo OLED de 42 pulgadas tiene integrado el IC SPD0301, y cuenta con una alta relación de contraste de 20.000: 1. Hay muchas opciones de interfaz para elegir, incluyendo SPI e interfaz IIC (I2C).el valor típico es 2.8V. Los colores de emisión disponibles son blanco, amarillo, azul, verde y rojo.
SFOMS242YZ7-12864WBYG-01 módulo OLED es originalmente sin tacto, pero el panel táctil es personalizable.Lector de efectivo, dispositivos de mano y máquinas móviles de pedidos de alimentos, etc.
| Producto: | 2.42" (((2.4") de pulgada de pantalla OLED | Resolución: | Resolución de 128x64 puntos |
|---|---|---|---|
| Modo de visualización | Matriz pasiva | Optica: | Todos los ángulos de visión |
| Esquema de la luz: | 71.0(L) X 43.5(W) X 6.0(T) mm | Área activa: | 55.01 ((L) X 27.5 ((W) mm |
| Pitch de los píxeles: | 0.43 x 0,43 mm | Método de conducción: | 1/64 Ciclo de trabajo |
| Temperatura de funcionamiento: | -40°C a +70°C | Número de pin: | 7 Pinos de encabezado |
| Interfaz: | SPI, I2C Opcional | Conformidad: | Conforme con las normas REACH y RoHS |
7 Pín2.42 pulgadas OLED 128x64 SPI Interfaz Dibujo del producto

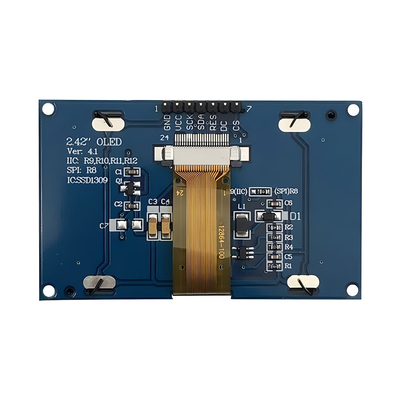

Definición del pin de interfaz
| Número de identificación | SÍMBOLO | Descripciones |
| 1 | El GND | El terreno del circuito lógico |
| 2 | VDD | Fuente de energía para la lógica |
| 3 | El SCK | Entrada de reloj en serie. |
| 4 | El SDA | Entrada de datos en serie. |
| 5 | El RST | Este pin es la entrada de la señal de reinicio. Cuando el pin está bajo, se ejecuta la inicialización del chip. Mantenga este pin tirando alto durante el funcionamiento normal. |
|
6 |
D.C. |
Este pin es el pin de control de datos/comando. Cuando el pin se tira de arriba y el modo de interfaz serial se selecciona, los datos en SDIN Cuando se baja, los datos en SDIN se transferirán al registro de comandos. |
| 7 | Las empresas | Chip Select. El chip se selecciona cuando CS0 = L. |
Calificaciones máximas absolutas
|
Parámetro |
El símbolo | - ¿ Qué? | - ¿ Qué es? | Unidad |
Las notas |
| Tensión de alimentación para la lógica | VDD | - No hay nada.3 | 4 | V. | 1, 2 |
| Tensión de alimentación para la pantalla | CCC de riesgo | 8 | 17 | V. | 1, 2 |
| Temperatura de funcionamiento | El TOP | -40 años. | 70 | .C | |
| Temperatura de almacenamiento | TSTG | -40 años. | 85 | .C | 3 |
| Tiempo de vida útil (220 cd/m2) | 13,000 | - | hora | 4(1) | |
| Tiempo de vida útil (200 cd/m2) | 15,000 | - | hora | 4(2) | |
|
Tiempo de vida (180 cd/m2) |
16,000 | - | hora |
4(3) |
Nota 1: Todas las tensiones anteriores se basan en VSS = 0V.
Nota 2: Cuando este módulo se utilice más allá de los valores máximos absolutos anteriores, puede producirse una rotura permanente del módulo.es conveniente utilizar este módulo en las condiciones establecidas en la sección 3.Si este módulo se utiliza más allá de estas condiciones, puede producirse un mal funcionamiento del módulo y puede deteriorarse su fiabilidad.
Nota 3: Los rangos de temperatura definidos no incluyen el polarizador.
La temperatura del polarizador debe ser de 80 °C.
Nota 4: (1) Fijación de 220 cd/m2:
- Configuración de contraste: 0x44
- Tasa de cuadros: 105Hz
- Establecimiento de la carga: 1/64
(2) Fijación de 200 cd/m2:
- Configuración de contraste: 0x3e
- Tasa de cuadros: 105Hz
- Establecimiento de la carga: 1/64
(3) Ajuste de 180 cd/m2:
- Configuración de contraste: 0x37
- Tasa de cuadros: 105Hz
- Establecimiento de la carga: 1/64
Características de la CC
|
Características |
El símbolo | Condiciones | - ¿ Qué? | Tipo de producto | - ¿ Qué es? |
Unidad |
| Tensión de alimentación para la lógica | VDD | 1.65 | 2.8 | 3.3 | V. | |
| Tensión de alimentación para la pantalla | CCC de riesgo | 11.5 | 12 | 12.5 | V. | |
| Input de alto nivel | VIH | 0.8 × VDD | - | - | V. | |
| Entrada de bajo nivel | VIL | - | - | 0.2 × VDD | V. | |
| Producción de alto nivel | VOH | IOUT = 100μA, 3,3 MHz | 0.9 × VDD | - | - | V. |
| Producción de bajo nivel | VOL | IOUT = 100μA, 3,3 MHz | - | - | 0.1 × VDD | V. |
|
Corriente de suministro VDD VDD = 2,8 V, VCC = 12, IREF = 10 uA, No Panel conectado, Display encendido, todo encendido, |
DPI |
Contraste = FFh |
- |
90 |
110 |
MPa |
|
Corriente de suministro VCC VDD = 2,8 V, VCC = 12, IREF = 10 uA, sin panel adjunto, Display encendido, todo encendido |
TIC |
- |
450 |
580 |
MPa |
|
|
Producción del segmento corriente, VDD = 2,8 V, VCC = 12 V, IREF = 10 uA, La pantalla está encendida. |
Yo...El SEG |
Contraste = FFh | 280 | 310 | 340 |
MPa |
| Contraste = AFh | - | 215 | - | |||
| Contraste = 7Fh | - | 155 | - | |||
| Contraste = 3Fh | - | 78 | - | |||
| Contraste = 0Fh | 20 | - | ||||
|
Corriente en modo de reposo para VDD |
IDD, sueño |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V La pantalla apagada, no. Panel adjunto |
- |
- |
10 |
MPa |
|
Corriente en modo de reposo para VCC |
ICC, el sueño |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V La pantalla apagada, no. Panel adjunto |
- |
- |
10 |
MPa |
Especificaciones eléctricas
|
Características |
El símbolo | Condiciones | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad | ||
| Consumo de corriente en modo normal | Todos los píxeles en | - | 17 | 25 | - ¿Qué es? | |||
| Consumo de corriente en modo de espera | Modo de espera 10% de píxeles encendidos | - | 0.5 | 1.5 | - ¿Qué es? | |||
| Consumo de energía en modo normal | Todos los píxeles en | - | 71.5 | 97.5 | MW | |||
| Consumo de energía en modo de espera | Modo de espera 10% de píxeles encendidos | - | 6.5 | 19.5 | MW | |||
| Brillo | ¿Qué es? | - | 90 | 110 | - | cd/m2 | ||
| C.I.E. (blanco) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|||
| Contraste de la habitación oscura | El CR | - | 2000:1 | - | - | |||
|
Ángulo de visión |
- | 160 | - | - | Grado | |||

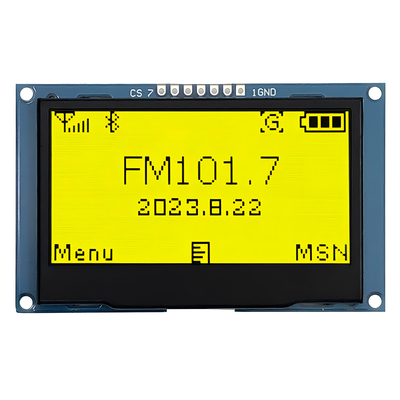

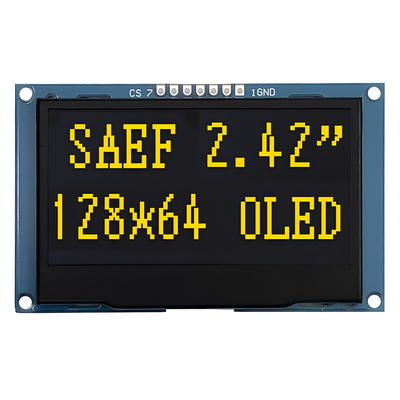

7 Pín2.42 pulgadas OLED 128x64 SPI Interfaz Imagen del producto
