Pantalla OLED gráfica de 2.4 pulgadas, fabricante chino

Pantalla OLED gráfica de 2.4 pulgadas, fabricante chino
2.4 Inch Graphic OLED Display China Manufacturer
Pantalla OLED gráfica de 2.4 pulgadas, fabricante chino Pantalla OLED gráfica de 2.4 pulgadas, fabricante chino Pantalla OLED gráfica de 2.4 pulgadas, fabricante chino Pantalla OLED gráfica de 2.4 pulgadas, fabricante chino

Ampliación de imagen :  Pantalla OLED gráfica de 2.4 pulgadas, fabricante chino

Datos del producto:
Lugar de origen: ShenZhen / China
Nombre de la marca: SAEF
Certificación: ISO9001 / ISO14000
Número de modelo: Se trata de una serie de medidas que se aplican a las personas que se encuentran en una situación de
Documento: SFOM242YZ7-12864WBYG-01 Spe...on.pdf
Pago y Envío Términos:
Cantidad de orden mínima: 3 PC
Precio: Price is negotiable based on order lot quantity
Detalles de empaquetado: Paquete estándar de exportación
Tiempo de entrega: 3 a 5 semanas
Condiciones de pago: L/C, T/T, Western Union, Paypal
Capacidad de la fuente: 3000K piezas por mes
Contacto

Pantalla OLED gráfica de 2.4 pulgadas, fabricante chino

descripción
Producto: 2Display OLED de 42 pulgadas Resolución: 128x64 puntos
Modo de visualización: Matriz pasiva Óptica: Todos los ángulos de visión
Dimensiones exteriores: 71.0(L) x 43.5(W) x 6.0(T) (mm) Área activa: 55.01 ((L) x 27.5 ((W) (mm)
Paso de píxeles: 0.43 x 0,43 (mm) Método de conducción: 1/64 Ciclo de trabajo
Temperatura de funcionamiento: -40 ° C a +70 ° C Número de alfiler: 7 pernos del jefe
Interfaz: Interfaz SPI Cumplimiento: Conforme con las normas REACH y RoHS
Resaltar:

Interfaz SPI Display gráfico OLED

,

Pantalla OLED gráfica de color amarillo

,

2Display gráfico OLED de 4 pulgadas

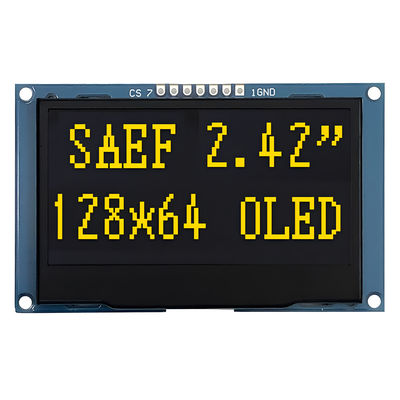

7 Pines Introducción del producto de la interfaz SPI OLED de 2.42 pulgadas 128x64





SAEF Technology SFOMS242YZ7-12864WBYG-01 es un módulo OLED gráfico COB de matriz de puntos de 128x64. El tamaño del área activa es de 2.42” en diagonal con una dimensión del módulo de 71.0x43.5 mm. Este módulo OLED de 2.42 pulgadas tiene un IC SPD0301 incorporado y cuenta con una alta relación de contraste de 20,000:1. Hay muchas opciones de interfaz para elegir, incluyendo la interfaz SPI e IIC (I2C). El voltaje de suministro lógico oscila entre 1.65V-3.3V, el valor típico es 2.8V. Los colores de emisión disponibles son blanco, amarillo, azul, verde y rojo.



El módulo SFOMS242YZ7-12864WBYG-01 OLED originalmente no tiene función táctil, pero el panel táctil es personalizable. Se utiliza ampliamente en analizadores médicos,  medidores e instrumentos, dispositivos sensores, terminales POS, lectores de efectivo, dispositivos portátiles y máquinas de pedidos de alimentos móviles, etc.





Producto: Pantalla OLED de 2.42" (2.4") pulgadas Resolución: Resolución de 128x64 puntos
Modo de visualización: Matriz pasiva Óptica: Todos los ángulos de visión
Dimensión del contorno: 71.0 (L) X 43.5 (W) X 6.0 (T) mm Área activa: 55.01 (L) X 27.5 (W) mm
Paso de píxeles: 0.43 X 0.43 mm Método de conducción: Ciclo de trabajo 1/64
Temperatura de funcionamiento: -40°C a +70°C Número de pines: 7 pines de cabecera
Interfaz: SPI, I2C opcional Cumplimiento: Cumple con REACH y RoHS





7 Pines Dibujo del producto de la interfaz SPI OLED de 2.42 pulgadas 128x64



Pantalla OLED gráfica de 2.4 pulgadas, fabricante chino 0

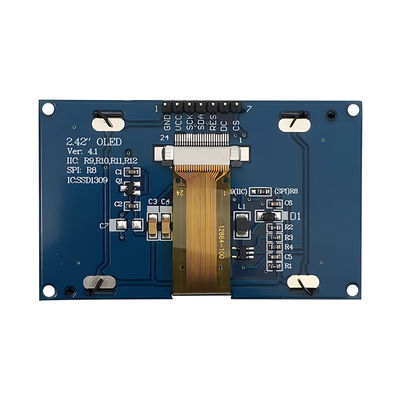

Definición de pines de interfaz



PIN SÍMBOLO Descripciones
1 GND Tierra del circuito lógico
2 VDD Fuente de alimentación para lógica
3 SCK Entrada de reloj serie.
4 SDA Entrada de datos serie.
5 RST Este pin es la entrada de la señal de reinicio. Cuando el pin está bajo, se ejecuta la inicialización del chip. Mantenga este pin en alto durante el funcionamiento normal.

6

DC

Este pin es el pin de control de datos/comandos. Cuando el pin está en alto y se selecciona el modo de interfaz serie, los datos en SDIN

se interpretarán como datos. Cuando está en bajo, los datos en SDIN se transferirán al registro de comandos.
7 CS Selección de chip. El chip se selecciona cuando CS0 = “L” .



Valores máximos absolutos



Parámetro

 Símbolo Mín. Máx. Unidad

Notas
Voltaje de suministro para lógica VDD -0.3 4 V 1, 2
Voltaje de suministro para pantalla VCC 8 17 V 1, 2
Temperatura de funcionamiento TOP -40 70 .C
Temperatura de almacenamiento TSTG -40 85 .C 3
Tiempo de vida (220 cd/m2)   13,000 - hora 4(1)
Tiempo de vida (200 cd/m2)   15,000 - hora 4(2)

Tiempo de vida (180 cd/m2)

   16,000 - hora

4(3)

Nota 1: Todos los voltajes anteriores se basan en “VSS = 0V”.

Nota 2: Cuando este módulo se utiliza más allá de los valores máximos absolutos anteriores, puede ocurrir una rotura permanente del módulo. Además, para operaciones normales, es deseable utilizar este módulo en las condiciones según la Sección 3. “Características ópticas y eléctricas”. Si este módulo se utiliza más allá de estas condiciones, puede ocurrir un mal funcionamiento del módulo y la fiabilidad del módulo puede deteriorarse.

Nota 3: Los rangos de temperatura definidos no incluyen el polarizador. La temperatura máxima soportada

del polarizador debe ser 80.C.

Nota 4: (1) Ajuste de 220 cd/m2 :

- Ajuste de contraste: 0x44

- Velocidad de fotogramas: 105Hz

- Ajuste de ciclo de trabajo: 1/64

(2) Ajuste de 200 cd/m2 :

- Ajuste de contraste: 0x3e

- Velocidad de fotogramas: 105Hz

- Ajuste de ciclo de trabajo: 1/64

(3) Ajuste de 180 cd/m2 :

- Ajuste de contraste: 0x37

- Velocidad de fotogramas: 105Hz

- Ajuste de ciclo de trabajo: 1/64



Características de CC



Características

 Símbolo Condiciones Mín. Típ. Máx.

Unidad
Voltaje de suministro para lógica VDD   1.65 2.8 3.3 V
Voltaje de suministro para pantalla VCC   11.5 12 12.5 V
Entrada de nivel alto VIH   0.8×VDD - - V
Entrada de nivel bajo VIL   - - 0.2×VDD V
Salida de nivel alto VOH IOUT = 100μA, 3.3MHz 0.9×VDD - - V
Salida de nivel bajo VOL IOUT = 100μA, 3.3MHz - - 0.1×VDD V

Corriente de suministro VDD

VDD =2.8V, VCC = 12,

IREF = 10uA, No

Panel conectado,

Pantalla encendida, todo encendido,



IDD









Contraste = FFh





-



90



110



μA

Corriente de suministro VCC

VDD = 2.8V, VCC =12,

IREF =10uA, No Panel

conectado,

Pantalla encendida, todo encendido



ICC





-



450



580



μA

Salida de segmento

Corriente,

VDD = 2.8V,

VCC =12V,

IREF=10uA,

Pantalla encendida.





ISEG

 Contraste=FFh 280 310 340





μA
Contraste=AFh - 215 -
Contraste=7Fh - 155 -
Contraste=3Fh - 78 -
Contraste=0Fh 20   -



Corriente en modo de suspensión para VDD



IDD, SLEEP

VDD = 1.65V~3.3V, VCC = 7V~16V

Pantalla apagada, No

panel conectado



-



-



10



μA

Corriente en modo de suspensión para VCC



ICC, SLEEP

VDD = 1.65V~3.3V, VCC = 7V~16V

Pantalla apagada, No

panel conectado



-



-



10



μA



Especificaciones eléctricas



Características

 Símbolo Condiciones Mín. Típ. Máx. Unidad
Consumo de corriente en modo normal   Todos los píxeles encendidos - 17 25 mA
Consumo de corriente en modo de espera   Modo de espera 10% de píxeles encendidos - 0.5 1.5 mA
Consumo de energía en modo normal   Todos los píxeles encendidos - 71.5 97.5 mW
Consumo de energía en modo de espera   Modo de espera 10% de píxeles encendidos - 6.5 19.5 mW
Brillo Lbr - 90 110 - cd/m2
C.I.E. (Blanco)

(x)

(y)

 C.I.E. 1931

0.24

0.28

0.28

0.32

0.32

0.36


Contraste en habitación oscura CR - 2000:1 - -

Ángulo de visión

   - 160 - - grados

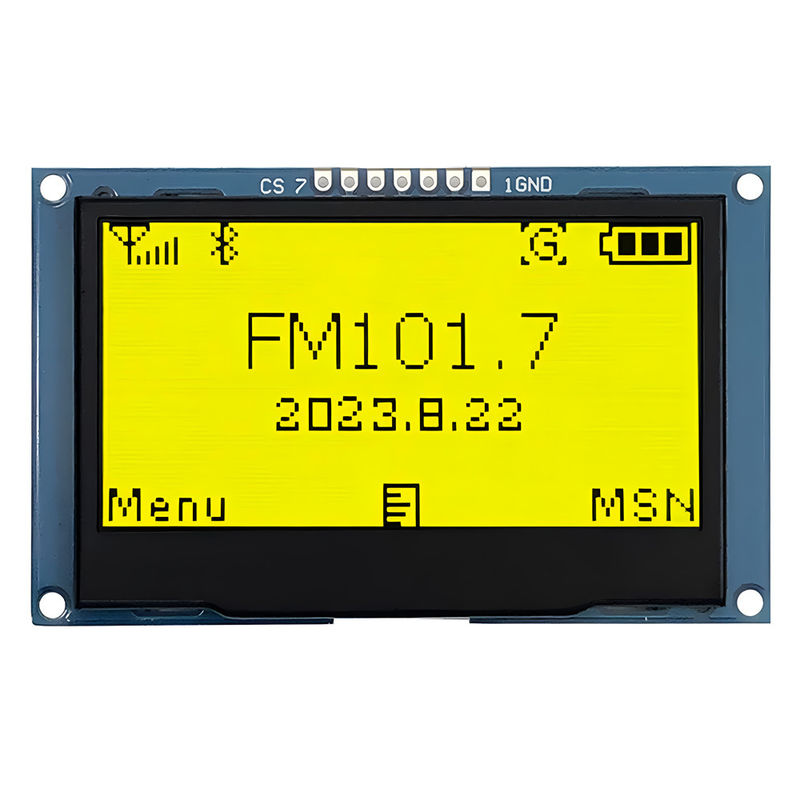

7 Pines Imagen del producto de la interfaz SPI OLED de 2.42 pulgadas 128x64

Pantalla OLED gráfica de 2.4 pulgadas, fabricante chino 1Pantalla OLED gráfica de 2.4 pulgadas, fabricante chino 2



Pantalla OLED gráfica de 2.4 pulgadas, fabricante chino 3



Instalaciones y certificados de fábrica



Pantalla OLED gráfica de 2.4 pulgadas, fabricante chino 4Pantalla OLED gráfica de 2.4 pulgadas, fabricante chino 5





etiqueta:

módulo de la exhibición de 96x16 OLED,

exhibición de 128x32 OLED,

Módulo 12864 de I2C OLED

Contacto
Shenzhen Saef Technology Ltd.

Persona de Contacto: Cologne Ke

Teléfono: +8613502983321

Fax: 86-755-2370-9419

Envíe su pregunta directamente a nosotros (0 / 3000)

Sobre

Exhibición de TFT LCD

interfaz completo del RGB del ángulo de visión de los PERNOS IPS de la pulgada 40 de 480x272 LCD TFT 4,3

OCA PCAP capacitivo de 13,3 pulgadas TFT módulo LCD HD 1920x1080 punto EDP 30 interfaz de pin

12.1 pulgadas TFT pantalla LCD 1280x800 GV121WXM-N80 pantalla HMI 30 pines LVDS

Exhibición de PCAP TFT

Pantalla LCD TFT RGB de 800x480 de 5 pulgadas, PCAP con capacidad táctil de 5 pulgadas

TFT LCD Manufacturer Supply Cuadrado TFT Display 4 pulgadas SPI&MCU 320x320 puntos

2,4 pulgadas proyectaron la exhibición capacitiva del tacto, panel táctil multi capacitivo que 240x320 puntea

DEJA UN MENSAJE

Política de privacidad | CHINA Bueno Calidad Módulo de la exhibición de OLED Proveedor. © 2022 - 2025 Shenzhen Saef Technology Ltd.. All Rights Reserved.
