Datos del producto:
|
| Producto: | Exhibición de TFT LCD de 2,4 pulgadas | Pantalla táctil: | Panel táctil resistente |
|---|---|---|---|
| Resolución: | 240*320 | Dimensión del vidrio de cubierta: | Personalizable |
| Dirección de visión: | 12:00 | Interfaz: | mcu 8/16/18 bits RGB, 16/18 bits 3/4 LINE |
| Número del pin: | 48 pines | Conexión: | El soldar |
| Luminancia superficial: | 350 cd/m2 | Control de conducción: | ILI9341V |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Interfaz TFT LCD de MCU y RGB,Las imágenes de pantalla LCD TFT de 240x320,LCD TFT con RTP |
||
2.4 pulgadas TFT LCD con panel táctil resistivo Introducción del producto
Resumen rápido del producto
Descripción
SF-TC240H-8944A-T es una pantalla TFT-LCD de 2,4 pulgadas con una resolución de 240x320 píxeles y un brillo de 350 cd/m2.Este módulo utiliza el IC del controlador ILI9341 que admite MCU 8/16/18bit RGB y RGB 16/18bit 3/4 interfaces de línea. La dimensión del módulo de la pantalla es de 42,72 ((W) x 60,26 ((H) x 3,5 ((T) mm, y el área activa es de 36,73 ((W) x 48,96 ((H) mm. Su rango de voltaje de alimentación para analógico es de 2,6V a 3,3V; el valor típico es de 2,8V.
Este módulo de visualización utiliza una pantalla tipo TN en dirección de visión 12:00. El módulo SF-TC240H-8944A-T puede funcionar a temperaturas de -20 °C a +70 °C; sus temperaturas de almacenamiento oscilan entre -30 °C y +80 °C.
Características
| Producto: | 2Display LCD TFT de 4 pulgadas |
| Resolución: | 240*320 |
| Control del conductor: | ILI9341V |
| Dirección de visión: | 12:00 |
| Número de pin: | 48 alfileres |
| Luminancia de la superficie: | 350 Cd/m2 |
| Duración del LED: | 40000 horas |
| Pantalla táctil: | Panel táctil resistivo |
| Dimensión del vidrio de la cubierta: | Personalizable |
| Interfaz: | Mcu 8/16/18 bits RGB 16/18 bits 3/4 LINE SPI |
| Conexión: | Soldadura |
| Conformidad: | Conforme con las normas REACH y RoHS |
2.4 pulgadas LCD TFT con panel táctil resistivo Dibujo del producto
Descripción del pin de interfaz
| - No, no es así. | Nombre del PIN | En el caso de las empresas | Descripción |
| 1 | YU | Yo... | Pin del panel táctil |
| 2 | El número de | Yo... | Pin del panel táctil |
| 3 | YD | Yo... | Pin del panel táctil |
| 4 | XR | Yo... | Pin del panel táctil |
| 5 | El GND | Yo... | En el suelo |
| 6 | VCI | Yo... | Fuente de alimentación 2.8V Voltado |
| 7 | VDD3 | Yo... | Fuente de alimentación 2.8V/1.8V Tensión |
| 8 | VDD3_P (((NC) | - | Abierto |
| 9 | El número de unidad de control | - | Abierto |
| 10 | BC (NC) | - | Abierto |
| 11 | Técnica de trabajo | ¿ Qué? |
Pin de salida de efecto de desgarro para sincronizar la MPU con la escritura en el marco, |
| 12 a 29 | Se trata de un sistema de control de las emisiones. | En el caso de las empresas | Muestra datos de entrada y salida |
| 30 | El SDA | En el caso de las empresas | Señal de entrada en serie |
| 31 | No se puede utilizar | Yo... | Señal de reloj de puntos para el funcionamiento de la interfaz RGB |
| 32 | En el caso de las empresas | Yo... | Señal de activación de datos para el funcionamiento de la interfaz RGB |
| 33 | El HSYNC | Yo... | Señal de sincronización horizontal de línea |
| 34 | VSYNC | Yo... | Señal de sincronización vertical del marco |
| 35 | El RDX | Yo... | Leer el pin de entrada de la señal de estroboscopio |
| 36 | El WRX | Yo... | Escribir el pin de entrada de la señal de estroboscopio |
| 37 | El DCX | Yo... | Seleccionar la señal del registro |
| 38 | El CSX | Yo... | Pin de entrada para la señal de selección de chips |
| 39 | Reinicio | Yo... | LCM Reiniciar señal de entrada |
| 40 | Sección 2 | Yo... | Por favor, consulte la cuarta página, Seleccione el modo de interfaz MCU |
| 41 | Sección 1 | ||
| 42 | Im2 | ||
| 43 | Im3 | ||
| 44 | LED_A | Yo... | Anodo LED |
| 45 | Se aplicará el método siguiente: | Yo... | Cátodo LED |
| 46 | Se aplicará el método siguiente: | Yo... | Cátodo LED |
| 47 | Se aplicará el método de ensayo. | Yo... | Cátodo LED |
| 48 | Se aplicará el método de ensayo. | Yo... | Cátodo LED |
Calificaciones máximas absolutas
| Punto de trabajo | El símbolo | Valor | Unidad |
| Voltagem de la fuente de alimentación para la lógica | VDD | 1.6 ~ 3.3 | V. |
| Voltado de entrada | El vino | VDD + 0.3 | V. |
| Temperatura de funcionamiento | - ¿Qué es? | - De 20 a 70 años | °C |
| Temperatura de almacenamiento | Tstg | -30 a 80 años | °C |
Características de la corriente continua (VDD=2,8V,Ta=25°C)
| Punto de trabajo | El símbolo | En el minuto. | El tipo | - ¿ Qué es? | Unidad | Condición de ensayo |
| Voltado de funcionamiento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corriente de suministro | DPI | - | - | 5 | - ¿Qué es? | VDD = 2,8 V, Ta = 25 °C |
| Voltado de entrada | VIH | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corriente de fuga de entrada | IIL | - Es una.0 | - | 1.0 | - ¿Qué es? | VIN = VDD o VSS |
Características electroópticas de la luz de fondo
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad |
Prueba |
Nota |
| Válvula de alimentación | Vf | 3.0 | 3.2 | 3.4 | V. | Si = 80 mA | - |
| Corriente de suministro | Si es | - | 80 | - | - ¿Qué es? | - | - |
| Voltagem inversa | - ¿ Qué? | - | - | 5 | V. | - | |
| Disipación de energía | Pd | - | 288 | - | MW | - | |
| Intensidad luminosa para LCM |
|
- | 350 | - | Cd/m2 | Si = 80 mA | - |
| Uniformidad para la CML | - | 80 | - | - | Porcentaje | Si = 80 mA | - |
| Color de luz de fondo | Blanco | ||||||
Especificaciones del panel de pantalla táctil
| Punto de trabajo | El símbolo | - ¿Qué es eso? | El tipo. | - ¿Qué quieres decir? | Unidad | En el caso de la |
| La transparencia | - | - | 82 | - | % | Se trata de un sistema de control de las emisiones de gases de escape. |
| Es una neblina. | - | - | 1 | - | % | Se trata de un sistema de control de las emisiones de gases de escape. |
| Dureza de la superficie | - | - | 3 | - | H. | 150 gf 45 ° |
| Resistencia al pelado del FPC | - | 5 | - | No | hacia arriba 90° | |
| Flexible para la fabricación de piezas | - | - | 3 | - | el ciclo | R es 1.0, 90° |
| Fuerza de entrada | - | - | 50 | el hijo | - | |
| Voltagem nominal | Toque en V | 7 | V. | D.C. | ||
| Resistencia en el eje X | Rx | 150 | 500 | Número de identificación FPC | ||
| Resistencia en el eje X | - ¿ Qué? | 200 | 800 | |||
| Linealidad | - | - | ± 15 | ± 2.0 | % | - |
| Hablando. | - | - | - | 20 | ms | - |
| Resistencia al aislamiento | - ¿ Qué? | 10 | - | - | MΩ | - |
| Notas de vida | - | 1,000,000 | - | - | Tiempos | - |
| Vida de entrada | - | 1,000,000 | - | - | Tiempos | - |
Condiciones de ensayo de fiabilidad
| Punto de trabajo | Condición | Tiempo (horas) | Evaluación |
| Almacenamiento a alta temperatura | 80 °C | 120 |
No hay anormalidades. en las funciones y apariencia |
|
Temperatura de funcionamiento
|
70°C | 120 | |
| Almacenamiento a baja temperatura | -30 °C | 120 | |
| Baja temperatura. | -20 °C | 120 | |
| Humedad | 40°C/ 90% de H.R. | 120 | |
| Temperatura de choque térmico. |
-20 °C ¬ 25 °C ® 70 °C (0,5 horas ¬ 5 minutos ® 0,5 horas) |
10 ciclos |

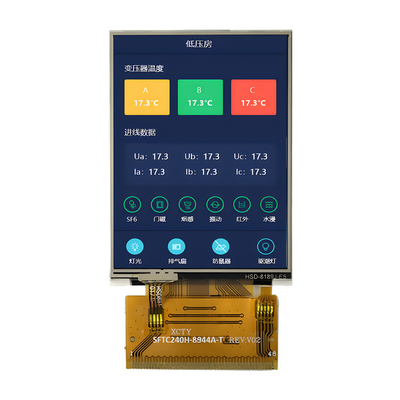

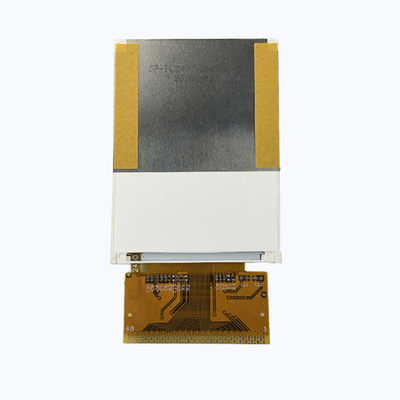

2Imagen del producto de LCD TFT de 4 pulgadas con panel táctil resistivo
