Datos del producto:
|
| Producto: | Módulo de la exhibición de 0,96 pulgadas OLED | Resolución: | Gráficos de 128x64 |
|---|---|---|---|
| Control de conducción: | SSD1306BZ o equivalente | Esquema de la oscuridad.: | 26.7x19.26x1.41 (mm) |
| Muestra el color: | Blanco y azul opcional | pantalla táctil: | Sin pantalla táctil (opcional) |
| Dirección de visión: | Todos los ángulos de visión | Interfaz: | 6800, 8080, SPI, I2C |
| Conexión: | Saldado/Hotbar (personalizable) | Número del pin: | 30 pines (puede ser personalizado) |
| Tiempo de vida: | 50,000 horas @60cd/m2 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Modulo de visualización OLED de interfaz SPI,Módulo de la exhibición de 0,96 pulgadas OLED |
||
0Interfaz SPI con pantalla OLED de 96 pulgadas Introducción del producto
Resumen rápido del producto
Descripción
SF-OS096HX-12864W-01 es un módulo de pantalla gráfica OLED COG de resolución 128x64, tamaño diagonal 0,96 pulgadas.El módulo está integrado con SSD1306 ICSuporta interfaz serial SPI de 6800, 8080, I2C y 4 alambres. El voltaje de alimentación para la lógica es de 3V, el voltaje de alimentación para la pantalla es de 7.5V, la pantalla con corriente de control del 50% es de 6mA @ 7.5Vcc (valor típico), trabajo de conducción 1/64.
SF-OS096HX-12864W-01 este módulo OLED gráfico COG de 0,96 pulgadas es adecuado para dispositivos portátiles, aplicaciones domésticas inteligentes, etc. Este módulo puede funcionar a temperaturas de -40 °C a +70 °C;su temperatura de almacenamiento oscila entre -40°C y +85°C.
Ventajas del producto
SAEF Technology es un proveedor profesional de módulos OLED. Proporcionamos una amplia gama de pantallas OLED de matriz pasiva estándar (PMOLED) / OLED dot matrix y módulos OLED de diseño personalizado,Displays gráficos y paneles de visualización OLEDLa estructura mecánica incluye tipos de Chip on Board (COB), Chip on Glass (COG) y TAB (Tape Automated Bonded). Los clientes pueden actualizar las aplicaciones de STN LCD a pantallas OLED fácilmente.Los módulos SAEF OLED presentan todas las ventajas importantes:
0.96 pulgadas Display OLED delgado Dibujo del producto
Definición del pin de interfaz
| Número PIN. | SÍMBOLO | Tipo de producto | Descripción de las funciones | |||||
| 1 | NC (GND) | P | Debería estar conectado a tierra externa. | |||||
| 2 | C2P |
Yo... |
C1P/C1N-Pin para el condensador de la bomba de carga. C2P/C2N-Pin para el condensador de la bomba de carga. Se conectan entre sí con un condensador. Deben flotar cuando la bomba de carga no funciona. |
|||||
| 3 | C2N |
como se ha indicado anteriormente |
||||||
| 4 | C1P | como se ha indicado anteriormente | ||||||
| 5 | C1N | como se ha indicado anteriormente | ||||||
|
6 |
VBAT |
P |
Fuente de alimentación para el circuito regulador de la bomba de carga. Debe estar conectado a una fuente externa cuando se utilice una bomba de carga y flotante cuando no se utilice una bomba de carga. |
|||||
| 7 | No incluido | No incluido | ||||||
| 8 | VSS | P | Debe estar conectado a tierra externa. | |||||
| 9 | VDD | P | El pin de alimentación para el circuito lógico debe estar conectado a una fuente externa. | |||||
| 10 | BS0 | Interfaz Selecciona los pines | ||||||
| 11 | BS1 | Interfaz Selecciona los pines | ||||||
| 12 | No hay nada | Interfaz Selecciona los pines | ||||||
| 13 | ¿Qué quieres decir? | Yo... | Chip Seleccione el pin de entrada. | |||||
| 14 | RES# | Yo... | Reinicie el pin de entrada del hardware. | |||||
|
15 |
D/C# |
Yo... |
Este es el pin de control de datos/comando. Cuando el pin es tirado ALTO, los datos en D[7:0] son datos. Cuando el pin se tira BAJO, los datos en D[7:0] son un comando. Cuando se seleccione la interfaz serial de 3 cables, este pin debe estar conectado a VSS |
|||||
|
16 |
R/W# |
Yo... |
leer/escribir pin selecciona. se selecciona, este pin debe estar conectado a |
|||||
|
17 |
¿Qué quieres decir? |
Yo... |
el pin de lectura/escritura habilitado. se selecciona, este pin debe estar conectado a |
|||||
| 18 | D0 |
En el caso de las empresas |
Estos son buses de datos bidireccionales de 8 bits para conectarse al bus de datos del microprocesador. Cuando se seleccione el modo de interfaz serie, D2 debe mantenerse NC, D1 será la entrada de datos serie: SDIN, D0 será la entrada de reloj serie: SCLK. Cuando se selecciona el modo I2C, D2, D1 deben unirse y servir como SDA y D0 es la entrada de reloj serie, SCL. |
|||||
| Entre 19 y 25 | D1 a D7 |
Estos son buses de datos bidireccionales de 8 bits para conectarse al bus de datos del microprocesador. Cuando se seleccione el modo de interfaz serie, D2 debe mantenerse NC, D1 será la entrada de datos serie: SDIN, D0 será la entrada de reloj serie: SCLK. Cuando se selecciona el modo I2C, D2, D1 deben unirse y servir como SDA y D0 es la entrada de reloj serie, SCL. |
||||||
|
26 |
El IREF |
Yo... |
Referencia actual para el ajuste del brillo. Este es el pin de referencia de la corriente de salida del segmento. Se debe conectar una resistencia entre este pin y el VSS. Establezca la corriente en un máximo de 12,5 uA. |
| 27 | VCOMH | ¿ Qué? |
El nivel de voltaje de la señal COM deseleccionado. Se debe conectar un condensador entre este pin y el VSS. |
|
28 |
CCC de riesgo |
P |
Fuente de alimentación para el voltaje de accionamiento OLED. Un condensador debe conectarse entre este pin y el VSS, cuando se utiliza una bomba de carga. Debe estar conectado a una fuente externa cuando no se utilice la bomba de carga. |
| 29 | VLSS | P | Este es un pin de tierra analógico. |
| 30 | NC (GND) | P | Debería estar conectado a tierra externa. |
Calificaciones máximas absolutas
| Características | El símbolo | Valor estándar | Unidad | Las notas | ||
| En el caso de las | Tipo de producto | Se trata de: | ||||
| Voltado de la fuente de alimentación ((1) | VDD | - No hay nada.3 | - | +4. ¿Qué quieres decir?0 | V. | 1,2 |
| Voltado de la fuente de alimentación (2) | VBAT | - No hay nada.3 | - | 4.5 | V. | 1,2 |
| Voltado de la fuente de alimentación (3) | CCC de riesgo | 0 | - | 15.0 | V. | 1,2 |
| Temperatura de funcionamiento | Tópico de las emisiones | -40 años | - | + 70 | 0C | |
| Temperatura de almacenamiento | TSTG | -40 años | - | + 85 | 0C | 3 |
| Tiempo de vida (120 cd/m2) | 10000 | - | - | hora | 4 | |
| Tiempo de vida (80 cd/m2) | 30000 | - | - | hora | 4 | |
| Tiempo de vida (60 cd/m2) | 50000 | - | - | hora | 4 | |
Nota 1: Todas las tensiones anteriores se basan en VSS = 0 V .
Nota 2: Cuando este módulo se utilice más allá de los valores máximos absolutos mencionados anteriormente, puede producirse una rotura permanente del módulo.es conveniente utilizar este módulo en las condiciones establecidas en la sección 9-1Si este módulo se utiliza más allá de estas condiciones, puede producirse un mal funcionamiento del módulo y la fiabilidad del módulo puede deteriorarse.
Nota 3: Los rangos de temperatura definidos no incluyen el polarizador.
Nota 4: VCC = 9,0 V, Ta = 25 °C, 50% en el tablero de ajedrez.
La duración media de funcionamiento a temperatura ambiente se estima mediante el funcionamiento acelerado en condiciones de alta temperatura.
Características eléctricas de la corriente continua
| El símbolo | Parámetro | Condición de ensayo | Valor estándar | Unidad | ||
| En el caso de las | Tipo de producto | Se trata de: | ||||
| VDD | Tensión de alimentación lógica | - | 1.65 | 2.8 | 3.3 | V. |
| VBAT | Tensión de alimentación del regulador de la bomba de carga | Se activa la bomba de carga interna | 3.5 |
- |
4.2 | V. |
| CCC de riesgo | Tensión de funcionamiento para OLED (generada por bomba de carga) | Se activa la bomba de carga interna | 7.0 | 7.5 | V. | |
| CCC de riesgo | Voltado de funcionamiento para OLED (alimentado desde fuera) | Desactivar la bomba de carga interna | 8.5 | 9.0 | 9.5 | V. |
| VIH | Nivel de entrada lógico alto | 0.8*VDD | - | - | V. | |
| VIL | Bajo nivel de entrada lógica | - | - | 0.2*VDD | V. | |
| VOH | Nivel de salida lógico alto | IOUT = 100μA, 3,3 MHz | 0.9*VDD | - | - | V. |
| VOL | Bajo nivel de salida lógica | IOUT = 100μA, 3,3 MHz | - | - | 0.1*VDD | V. |
| IDD, sueño | IDD, corriente en modo de sueño | - | - | 10 | UA | |
| IBAT, el sueño | IBAT, corriente en modo de reposo | - | - | 10 | UA | |
| ICC, el sueño | CCI, corriente en modo de reposo | - | - | 10 | UA | |
| DPI | Corriente de suministro VDD | - | 50 | 150 | UA | |
| TIC |
Corriente de suministro VCC (VCC suministrado externamente) |
VDD = 2,8 V, VCC = 9 V, Área de visualización 100% Encienda |
- |
9.0 | 15.0 | - ¿Qué es? |
|
El IBAT |
Corriente de suministro IBAT (VCC generado por la bomba de carga) |
VDD = 2,8 V, VCC = 7,25 V, Área de visualización 100% Encienda |
- |
25.6 |
32.0 |
- ¿Qué es? |
Características ópticas
| El símbolo | Parámetro | condición | Valor estándar | Unidad | ||
| En el caso de las | Tipo de producto | Se trata de: | ||||
| ¿Qué es? |
Brillo (VCC suministrado externamente) |
120 |
- |
- |
cd/m2 | |
|
¿Qué es? |
Brillo (VCC generado por la bomba de carga) |
80 |
120 |
- |
cd/m2 |
|
| (x) | C.I.E. (blanco) | C.I.E. 1931 | 0.25 | 0.29 | 0.33 | |
| (y) | 0.27 | 0.31 | 0.35 | |||
| El CR | Contraste de la habitación oscura | - | 2000:1 | - | ||
| Ángulo de visión | - | 160 | - | Grado | ||

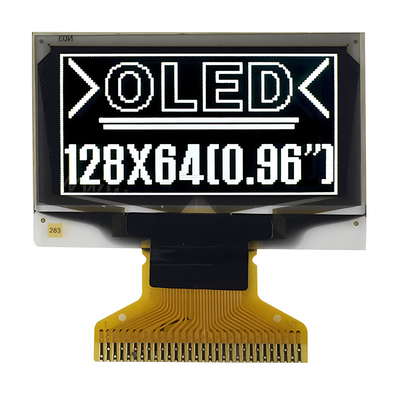

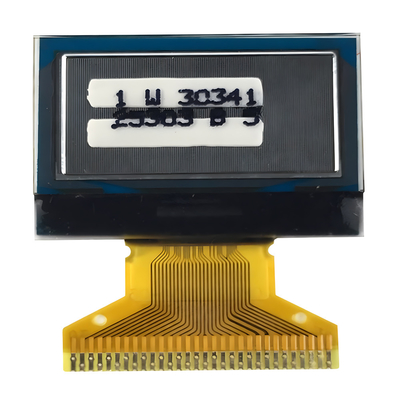

0.96 pulgadas Display OLED delgado Imagen del producto
