Datos del producto:
|
| Producto: | 2Módulo LCD TFT de 8 pulgadas | Resolución: | 240x320 |
|---|---|---|---|
| Interfaz: | RGB/MCU | Pantalla táctil: | Con la pantalla táctil resistente |
| Dirección de visión: | A las doce. | Número del pin: | 50 alfileres |
| Conexión: | Conexión de tipo FPC | Luminancia superficial: | 280 a 350 cd/m2 |
| Temperatura de operación.: | -20 °C a +70 °C | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 2.8 pulgadas de pantalla táctil TFT LCD resistiva,240*320 píxeles TFT LCD con pantalla táctil resistiva,Interfaz MCU con pantalla táctil TFT LCD resistiva |
||
240x320 2,8" pantalla táctil TFT LCD resistiva
Resumen rápido del producto
Descripción
SF-TC280P-9413B-T es un módulo TFT LCD es un tamaño diagonal de 2,8 pulgadas, 240xRGBx320, pantalla LCD TFT a todo color.0 x 69.2 x 3,5 mm y tamaño de área activa de 43,2 x 57,6 mm; SF-TC280P-9413B-T LCD TFT está integrado con un controlador ILI9341V en el módulo, y su voltaje de alimentación lógica oscila entre 2,6V y 3,3V.
SF-TC280P-9413B-T es un módulo LCD en modo retrato, con 350 cd/m2 de luminosidad. Si desea usarlo como modo paisaje o aumentar la luminosidad, póngase en contacto con nosotros para obtener más soporte técnico.
240x320 2.8 " Resistiva pantalla táctil TFT LCD dibujo
Descripción del PIN
| - No, no es así. | Nombre del PIN | En el caso de las empresas | Descripción |
| 1 | LED-K | Yo... | Cátodo LED |
| 2 | Se aplicará el método siguiente: | Yo... | Anodo LED |
| 3 | LED-A2 | Yo... | Anodo LED |
| 4 | LED-A3 | Yo... | Anodo LED |
| 5 | LED-A4 | Yo... | Anodo LED |
| 6 | Sección 2 | Yo... | Interfaz del sistema seleccionado.1 |
| 7 | Sección 1 | ||
| 8 | Im2 | ||
| 9 | Im3 | ||
| 10 | Reinicio | Yo... | Reinicie el pin |
| 11 | VSYNC | Yo... | Señal de sincronización vertical en la interfaz RGB |
| 12 | El HSYNC | Yo... | Señal de sincronización horizontal en la interfaz RGB |
| 13 | En el caso de las empresas | Yo... | Señal de reloj de puntos para el funcionamiento de la interfaz RGB |
| 14 | DE | Yo... | Señal de activación de datos para el funcionamiento de la interfaz RGB |
| Entre 15 y 32 | Se trata de un sistema de control de las emisiones. | En el caso de las empresas | Datos en paralelo de 18 bits |
| 33 | ODS | En el caso de las empresas | Señales de salida serie |
| 34 | El SDI | En el caso de las empresas | Los datos se emiten en el borde de caída de la señal SCL |
| 35 | Investigación y desarrollo | Yo... | Leer el pin de entrada de la señal de estroboscopio |
| 36 | WR | Yo... | Escribir el pin de entrada de la señal de estroboscopio |
| 37 | D/CX (SCL) | Yo... |
Este pin se utiliza reloj de interfaz serie en 3-wrie 9-bit / Interfaz de datos en serie de 4 bits y 8 bits |
| 38 | El CSX | Yo... | Seleccionar señal del chip |
| 39 | Técnica de trabajo | ¿ Qué? |
Pin de salida de efecto de desgarro para sincronizar MPU con el marco escritura, activada por el comando S/W. |
| 40 | CICV | Yo... | Fuente de alimentación1.8V/ 2.8V Voltado |
| 41 | CICV | Yo... | Fuente de alimentación1.8V/ 2.8V Voltado |
| 42 | CCC de riesgo | Yo... | Fuente de alimentación 2.8V Voltado |
| 43 | El GND | - | En el suelo |
| 44 | XR | Yo... | Señal de entrada del panel táctil |
| 45 | YD | Yo... | Señal de entrada del panel táctil |
| 46 | El número de | Yo... | Señal de entrada del panel táctil |
| 47 | YU | Yo... | Señal de entrada del panel táctil |
| 48 | El GND | - | En el suelo |
| 49 | El GND | - | En el suelo |
| 50 | El GND | - | En el suelo |
Calificaciones máximas absolutas
| Punto de trabajo | El símbolo | Valor | Unidad |
| Voltagem de la fuente de alimentación para la lógica | VDD | 2.6 ~ 3.3 | V. |
| Voltado de entrada | El vino | VDD + 0.3 | V. |
| Temperatura de funcionamiento | - ¿Qué es? | - De 20 a 70 años | °C |
| Temperatura de almacenamiento | Tstg | -30 a 80 años | °C |
Características de la corriente continua (VDD=2,8V,Ta=25°C)
| Punto de trabajo | El símbolo | En el minuto. | El tipo | - ¿ Qué es? | Unidad | Condición de ensayo |
| Voltado de funcionamiento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corriente de suministro | DPI | - | - | 5 | - ¿Qué es? | VDD = 2,8 V, Ta = 25 °C |
| Voltado de entrada | VIH | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corriente de fuga de entrada | IIL | - Es una.0 | - | 1.0 | - ¿Qué es? | VIN = VDD o VSS |
Características electroópticas de la luz de fondo
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad |
Prueba Condición |
Nota |
| Válvula de alimentación | Vf | 3.0 | 3.2 | 3.4 | V. | Si = 80 mA | - |
| Corriente de suministro | Si es | - | 80 | - | - ¿Qué es? | - | - |
| Voltagem inversa | - ¿ Qué? | - | - | 5 | V. | - | |
| Disipación de energía | Pd | - | 256 | - | MW | - | |
| Intensidad luminosa para LCM |
- |
280 | 320 | 350 | Cd/m2 | Si = 80 mA | - |
| Uniformidad para la CML | - | 80 | - | - | Porcentaje | Si = 80 mA | - |
| Color de luz de fondo | Blanco | ||||||
Especificaciones del panel de pantalla táctil
| Punto de trabajo | El símbolo | - ¿Qué es eso? | El tipo. | - ¿Qué quieres decir? | Unidad | En el caso de la |
| La transparencia | - | - | 82 | - | % | Se trata de un sistema de control de las emisiones de gases de escape. |
| Es una neblina. | - | - | 1 | - | % | Se trata de un sistema de control de las emisiones de gases de escape. |
| Dureza de la superficie | - | - | 3 | - | H. | 150 gf 45 ° |
| Resistencia al pelado del FPC | - | 5 | - | No | hacia arriba 90° | |
| Flexible para la fabricación de piezas | - | - | 3 | - | el ciclo | R es 1.0, 90° |
| Fuerza de entrada | - | - | 50 | el hijo | - | |
| Voltagem nominal | Toque en V | 7 | V. | D.C. | ||
| Resistencia en el eje X | Rx | 150 | 550 | Número de identificación FPC | ||
| Resistencia en el eje X | - ¿ Qué? | 300 | 900 | |||
| Linealidad | - | - | ± 15 | ± 2.0 | % | - |
| Hablando. | - | - | - | 20 | ms | - |
| Resistencia al aislamiento | - ¿ Qué? | 10 | - | - | MΩ | - |
| Notas de vida | - | 1,00,000 | - | - | Tiempos | - |
| Vida de entrada | - | 1,000,000 | - | - | Tiempos | - |
Características ópticas
| - No, no es así. | Sección 1 | El símbolo | Condiciones | Especificación | Unidad | Nota | |||
| En el minuto. | Tipo de producto | - ¿ Qué es? | |||||||
| 1 | Tiempo de respuesta | Tr+Tf | 25°C | - | 15 | - | - ¿ Por qué? | (1) y (2) | |
| 2 | Transmitancia (con PL) | T (%) | - | - | 7.1 | - | - | - | |
| 3 | Tasa de contraste | Crónica |
θ=0, Ángulo de visión normal |
- | 500 | - | - | (1) y (3) | |
| 4 |
Visión Ángulo
|
¿Qué es eso? | θR | En el caso de las empresas de servicios de seguros, el importe de la ayuda será el siguiente: | - | 60 | - | - ¿Qué es? | - |
| θL | - | 60 | - | ||||||
| Es verdad. | Θ+ | - | 45 | - | |||||
| ¿Qué es esto? | - | 60 | - | ||||||

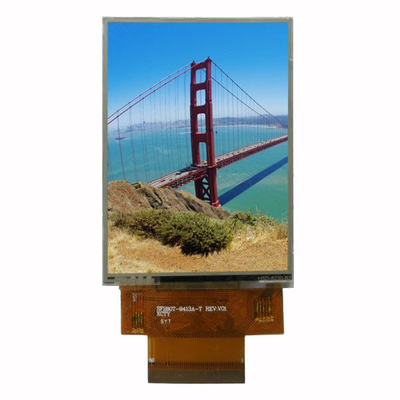

Imagen del producto de pantalla TFT LCD con pantalla táctil resistiva de 240x320 2.8"
