Datos del producto:
|
| Producto: | 1Pantalla OLED de 54 pulgadas | Resolución: | Resolución de 128x64 puntos |
|---|---|---|---|
| Modo de muestra: | Display de matriz pasiva | Interfaz: | I2C |
| Optica: | Todos los ángulos de visión | Esquema de la oscuridad.: | 47.0(L) x 43.0(W) x 13.8(T) mm |
| Área activa: | 35.06 ((L) x 17.52 ((W) mm | Pitch de los píxeles: | 0.274 x 0,274 mm |
| método de conducción: | 1/64 Ciclo de trabajo | temperatura de funcionamiento: | -40°C a +70°C (se puede personalizar) |
| Temperatura de almacenamiento.: | -40°C a +85°C | Control de conducción: | SSD1309 o equivalente |
| Número del pin: | 4 pines de cabecera, 7 pines opcionales | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display gráfico OLED I2C,1Display gráfico OLED de 54 pulgadas,Modulo de pantalla OLED de 128x64 puntos |
||
¥Mel número de odelSe aplicará el procedimiento de selección de la autoridad competente.
Tipo: 1.54 " OLED gráfico
¢Estructura: COG+PCB
¢128x64 puntos
¢ IC:SSD1309
Fuente de alimentación de 5 V
¥1/64imposición
Interfaz: SPI, I2C
Color de la pantalla: blanco / azul
Cuando se necesite una pantalla OLED pequeña con un brillo mucho mayor, un contraste mucho mayor, ángulos de visión más amplios y un menor consumo de corriente, la pantalla OLED COB SAEF no.SFOM154YZ4-12864WB-01 es una buena elecciónEste módulo OLED 1.54 ′′ está integrado en SSD1309 IC que tiene una dimensión de contorno de 47.0 ′′ L x 43.0 ′′ W x 13.8 ′′ T mm y la parte visible del OLED mide 1.54 ′′ diagonal y contiene 128 x 64 píxeles.Es capaz de comunicarse mediante interfaz SPI e I2C.
Características del producto
| Producto: | 1Pantalla OLED de 54 pulgadas |
| Resolución: | Resolución de 128x64 puntos |
| Interfaz: | I2C |
| Modo de visualización | Display de matriz pasiva |
| Optica: | Todos los ángulos de visión |
| Esquema de la luz: | 47.0(L) X 43.0(W) X 13.8(T) Mm |
| Área activa: | 35.06 ((L) X 17.52 ((W) Mm |
| Pitch de los píxeles: | 0.274 x 0.274 mm |
| Método de conducción: | 1/64 Ciclo de trabajo |
| Temperatura de funcionamiento: | -40°C a +70°C (se puede personalizar) |
| Temperatura de almacenamiento: | -40°C a +85°C |
| Número de pin: | 4 pines de encabezado, |
| Control del conductor: | SSD1309 o equivalente |
| Conformidad: | Conforme con las normas REACH y RoHS |
1Display gráfico OLED de.54 pulgadas Dibujo del producto
Diagrama esquemático
Función de pin de interfaz
| - No, no es así. | El símbolo | Función |
|---|---|---|
| 1 | El GND | En el suelo |
| 2 | CCC de riesgo | Entrada de fuente de alimentación. |
| 3 | El SCL | Cuando se selecciona la interfaz I2C, entonces D0 sirve como el panel de entrada de reloj en serie (SCL) y D1 sirve como el panel de entrada de datos en serie (SDAI). |
| 4 | El SDA |
Características de la CC
|
Características |
El símbolo | Condiciones | - ¿ Qué? | Tipo de producto | - ¿ Qué es? |
Unidad |
| Tensión de alimentación para la lógica | VDD | 1.65 | 2.8 | 3.3 | V. | |
| Tensión de alimentación para la pantalla | CCC de riesgo | 11.5 | 12 | 12.5 | V. | |
| Input de alto nivel | VIH | 0.8 × VDD | - | - | V. | |
| Entrada de bajo nivel | VIL | - | - | 0.2 × VDD | V. | |
| Producción de alto nivel | VOH | IOUT = 100μA, 3,3 MHz | 0.9 × VDD | - | - | V. |
| Producción de bajo nivel | VOL | IOUT = 100μA, 3,3 MHz | - | - | 0.1 × VDD | V. |
|
Corriente de suministro VDD VDD = 2,8 V, VCC = 12, IREF = 10 uA, No Panel conectado, Display encendido, todo encendido, |
DPI |
Contraste = FFh |
- |
90 |
110 |
MPa |
|
Corriente de suministro VCC VDD = 2,8 V, VCC = 12, IREF = 10 uA, sin panel adjunto, Display encendido, todo encendido |
TIC |
- |
450 |
580 |
MPa |
|
|
Producción del segmento corriente, VDD = 2,8 V, VCC = 12 V, IREF = 10 uA, La pantalla está encendida. |
El ISEG |
Contraste = FFh | 280 | 310 | 340 |
MPa |
| Contraste = AFh | - | 215 | - | |||
| Contraste = 7Fh | - | 155 | - | |||
| Contraste = 3Fh | - | 78 | - | |||
| Contraste = 0Fh | 20 | - | ||||
|
Corriente en modo de reposo para VDD |
IDD, sueño |
VDD = 1,65V ~ 3,3V, VCC = 7V ~ 16V La pantalla apagada, no. Panel adjunto |
- |
- |
10 |
MPa |
|
Corriente en modo de reposo para VCC |
ICC, el sueño |
VDD = 1,65V ~ 3,3V, VCC = 7V ~ 16V La pantalla apagada, no. Panel adjunto |
- |
- |
10 |
MPa |
Especificaciones eléctricas
|
Características |
El símbolo | Condiciones | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Consumo de corriente en modo normal | Todos los píxeles en | - | 17 | 25 | - ¿Qué es? | |
| Consumo de corriente en modo de espera | Modo de espera 10% de píxeles encendidos | - | 0.5 | 1.5 | - ¿Qué es? | |
| Consumo de energía en modo normal | Todos los píxeles en | - | 71.5 | 97.5 | MW | |
| Consumo de energía en modo de espera | Modo de espera 10% de píxeles encendidos | - | 6.5 | 19.5 | MW | |
| Brillo | ¿Qué es? | - | 90 | 110 | - | cd/m2 |
| C.I.E. (blanco) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Contraste de la habitación oscura | El CR | - | 2000:1 | - | - | |
|
Ángulo de visión
|
- | 160 | - | - | Grado |
Características de tiempo de la interfaz I2C
|
El símbolo |
Descripción | - ¿ Qué? | - ¿ Qué es? |
Unidad |
| el ciclo | Tiempo del ciclo del reloj | 2.5 | - | μs |
| - ¿ Qué es esto? | Tiempo de espera de condición de inicio | 0.6 | - | μs |
| THD | Tiempo de retención de datos (para el pin de SDAOUT) | 0 |
- |
n y |
| Tiempo de retención de datos (para el pin ¢SDAIN) | 300 | |||
| TSD | Tiempo de configuración de datos | 100 | - | n y |
| TSSTART |
Tiempo de configuración de la condición de inicio (Sólo relevante para una condición de arranque repetida) |
0.6 | - | μs |
| ¿ Qué pasa? | Tiempo de configuración de la condición de parada | 0.6 | - | μs |
| TR | Tiempo de alza para datos y horarios | 300 | n y | |
| TF | Tiempo de caída de datos y pin de reloj | 300 | n y | |
| El tiempo | Tiempo de inactividad antes de que pueda comenzar una nueva transmisión | 1.3 | - | μs |

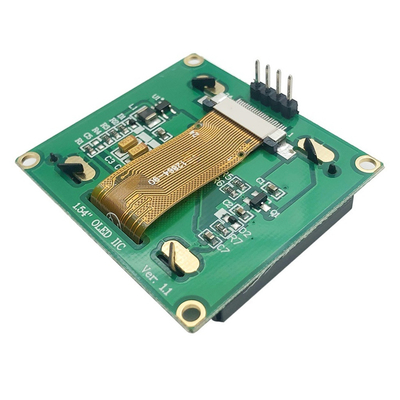

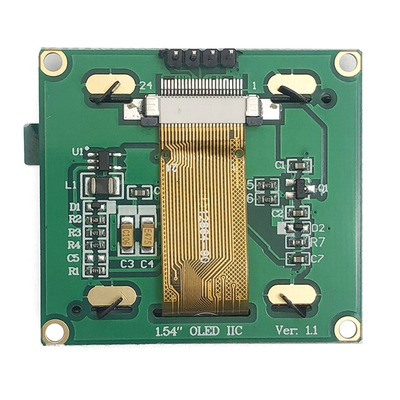

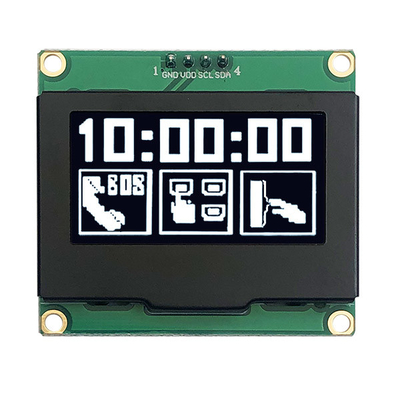

1Imagen del producto
