Datos del producto:
|
| Producto: | 0.49 pulgadas IIC OLED 4 Pin de cabeza | Número de píxeles: | Gráficos de 64x32 |
|---|---|---|---|
| Control de conducción: | SSD1315 o equivalente | Modo de muestra: | Matriz pasiva |
| Muestra el color: | Monocromático (blanco) | Servicio de conducción: | 3/32 Trabajo |
| Tamaño del módulo: | Las demás partidas de los productos de la partida 85 | Área activa: | 11.18 x 5,58 (mm) |
| Pitch de los píxeles: | 0.175 x 0,175 (mm) | Tamaño del pixel: | 0.155 x 0,155 (mm) |
| Dirección de visión: | Todos los ángulos de visión | Interfaz: | I2C |
| Conexión: | Pin de cabecera | Número del pin: | 4 pernos |
| Tiempo de vida: | 50,000 horas @60cd/m2 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 0Display gráfico OLED de.49 pulgadas,Display gráfico OLED SSD1315,Display gráfico OLED I2C |
||
Gráfico OLED de 0,49 pulgadas con 4 pines de cabecera SSD1315 Soporte de interfaz I2C Introducción del producto
Resumen rápido del producto
El número de modelo SFOM049JY-6432WB
Tamaño: 0,49 pulgadas
Tipo: gráfico
¢Construcción: COG+PCB
¢ 64x32 Matriz de puntos
¢IC:SSD1315 o equivalente
Fuente de alimentación de 3 V
¥1/32 derecho
Interfaz: I2C
Color de la pantalla: Blanco / Amarillo
Descripción
SFOM049JY-6432WB es una pantalla OLED gráfica de 0,49 pulgadas que tiene estructura COG con placa de PCB, hecha de 64x32 píxeles.tensión de alimentación para Logic 3VEl módulo SFOM049JY-6432WB puede funcionar a temperaturas de -40°C a +80°C; sus temperaturas de almacenamiento oscilan entre -40°C y +85°C. Este módulo es adecuado para dispositivos industriales,aplicación para el hogar inteligente, dispositivo portátil, dispositivo de salud, dispositivo medidor, etc. El módulo SFOM049JY-6432WB admite el suministro interno de la bomba de carga y el suministro externo de VCC.
Características
| Producto: | 0.49 pulgadas IIC OLED 4 pines de cabeza |
| Número de píxeles: | Gráficos de 64x32 |
| Control del conductor: | SSD1315 o equivalente |
| Modo de visualización | Matriz pasiva |
| Color de visualización: | Monocromático (blanco) |
| Función de conducción: | 3/32 Trabajo |
| Tamaño del panel: | Las demás partidas de los productos de la partida 85 |
| Área activa: | 11.18 x 5,58 (mm) |
| Pitch de los píxeles: | 0.175 x 0,175 (mm) |
| Tamaño de píxel: | 0.155 x 0,155 (mm) |
| Dirección de visión: | Todos los ángulos de visión |
| Interfaz: | I2C |
| Conexión: | Saldado/Hotbar (personalizable) |
| Número de pin: | 4 pines |
| Tiempo de vida: | 50,000 Horas @60cd/m2 |
| Conformidad: | Conforme con las normas REACH y RoHS |
Gráfico OLED de 0,49 pulgadas con 4 pines de cabecera SSD1315 Soporte de interfaz I2CDibujo del producto
| - No, no es así. | El símbolo | Función |
|---|---|---|
| 1 | El GND | En el suelo |
| 2 | CCC de riesgo | Entrada de fuente de alimentación. |
| 3 | El SCL | Cuando se selecciona la interfaz I2C, entonces D0 sirve como el panel de entrada de reloj en serie (SCL) y D1 sirve como el panel de entrada de datos en serie (SDAI). |
| 4 |
El SDA |
| Parámetro | El símbolo | - ¿ Qué? | - ¿ Qué es? | Unidad |
|---|---|---|---|---|
| Tensión de alimentación para la lógica | CCC de riesgo | 0 | 4.0 | V. |
| Tensión de alimentación para la pantalla | VCC1 | 0 | 16.0 | V. |
| Temperatura de funcionamiento | El TOP | -40 años | + 80 | °C |
| Temperatura de almacenamiento | TSTG | -40 años | + 85 | °C |
| Punto de trabajo | El símbolo | Condición | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
|---|---|---|---|---|---|---|
| Tensión de alimentación para la lógica | CCC de riesgo | - ¿ Qué? | 2.8 | 3.0 | 3.2 | V. |
| Ingreso de alto voltaje. | VIH | - ¿ Qué? | 0.8 × VDD | - ¿ Qué? | VDDIO | V. |
| Ingreso de bajo voltaje. | VIL | - ¿ Qué? | 0 | - ¿ Qué? | 0.2 × VDD | V. |
| Salida de alto voltaje. | VOH | - ¿ Qué? | 0.9 × VDD | - ¿ Qué? | VDDIO | V. |
| Salida bajo voltaje. | VOL | - ¿ Qué? | 0 | - ¿ Qué? | 0.1 × VDD | V. |
| 50% de control de la tabla en funcionamiento | TIC | VCC1 = 7,5 V | - ¿ Qué? | 13.0 | 26.0 | - ¿Qué es? |

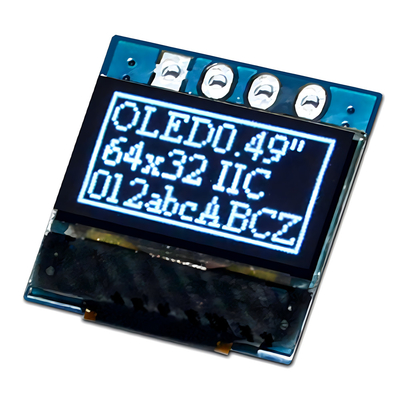

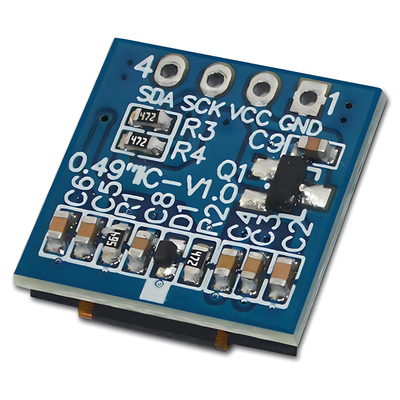

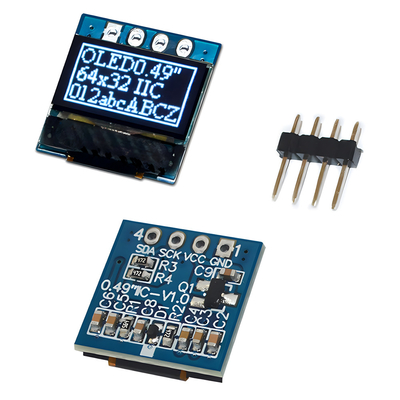

Gráfico OLED de 0,49 pulgadas con 4 pines de cabecera SSD1315 Soporte de interfaz I2CImagen del producto
