Datos del producto:
|
| Producto: | 0.96 pulgadas de OLED gráfico | Resolución: | No se puede utilizar |
|---|---|---|---|
| El color: | Amarillo + Azul (doble color) | Optica: | Todos los ángulos de visión |
| Tamaño del módulo: | 24.74*16.9*1.42 (mm) | Vidrio: | OLED |
| El controlador: | SSD1315 | temperatura de funcionamiento: | -40 °C a +80 °C |
| Número del pin: | 30 pines | Interfaces: | 6800/8080 paralelo, SPI de 4 cables y I2C |
| Tiempo de vida: | 50,000 horas | Brillo: | 180 nidos |
| Proporción de contraste: | 20, 000: 1 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Pantalla OLED fina de dos colores,Interfaz SPI Pantalla OLED delgada,Interfaz SPI Pantalla OLED delgada |
||

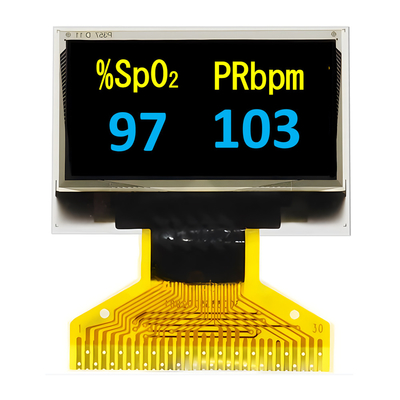

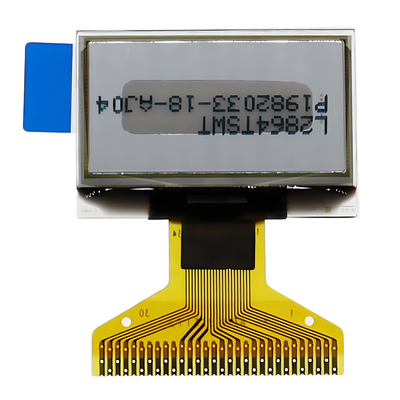

0.96 pulgadas Display OLED delgado de doble color amarillo + azul Interfaz SPI Introducción del producto
Resumen rápido del producto
El número de modelo SFOS096JY-7149AN
Display OLED delgado
Display OLED de 0,96 pulgadas, OLED 0,96 pulgadas
¢ Adecuado para dispositivos portátiles
Tipo: gráfico
¢Estructura: COG
¢128 x 64 Matriz de puntos
¢ IC:SSD1315
Fuente de alimentación de 3 V
Impuesto sobre el valor añadido
Interfaz: 6800, 8080, SPI, I2C
Color de la pantalla: amarillo+azul
Descripción
SAEF lanzó un modelo SFOS096JY-7149AN de pantalla OLED delgada de 0,96 pulgadas de bajo costo que está hecho de 128x64 píxeles, tamaño diagonal de solo 0,96 pulgadas.La pantalla OLED de 96 "también está incorporada en el controlador de SSD1315La adopción de paneles OLED más delgados es una nueva tendencia para los nuevos proyectos, ya que los paneles OLED más delgados son los que se utilizan en el diseño de los paneles OLED.Recomendamos a los clientes que elijan el más delgado SFOS096JY-7149AN para nuevos proyectos de diseñoEl módulo SFOS096JY-7149AN admite el suministro interno de la bomba de carga y el suministro externo de VCC.
Información sobre el producto
| Producto: | 0.96" OLED gráfico de pulgadas |
| Resolución: | 128x64 |
| El color: | Amarillo + Azul (doble color) |
| Tamaño del módulo: | 24.74*16.9*1.42 (mm) |
| El controlador: | Las demás: |
| Número de pin: | 30 pines |
| Tiempo de vida: | 50000 horas |
| Relación de contraste: | 20, 000: 1 |
| Optica: | Todos los ángulos de visión |
| Vidrio: | Dispositivos de luz |
| Temperatura de funcionamiento: | -40°C a +80°C |
| Interfaces: | 6800/8080 paralelo, SPI de 4 cables y I2C |
| Brillo: | 180 Noches |
| Conformidad: | Conforme con las normas REACH y RoHS |
0.96 pulgadas Display OLED delgado de doble color amarillo+azul Interfaz SPI Dibujo del producto
Definición del pin
| - No, no es así. | El símbolo | Función |
|---|---|---|
| 1 | N.C. (GND) | Pin reservado (pin de apoyo) Los pines de soporte pueden reducir las influencias de las tensiones en los pines de función. |
| 2 | C2P | Terminal positivo del condensador de inversión de vuelo Terminal negativo del condensador de impulso de vuelo Se requieren condensadores de bomba de carga entre los terminales.Deben estar flotando cuando el convertidor no esté en uso. |
| 3 | C2N | |
| 4 | C1P | |
| 5 | C1N | |
| 6 | VBAT | Fuente de alimentación para el circuito de conversión de CC/DC Este es el pin de alimentación para el amortiguador interno del convertidor de voltaje CC/CC. Debe estar conectado a una fuente externa cuando se utiliza el convertidor.Se debe conectar al VDD cuando el convertidor no esté en uso. |
| 7 | No incluido | No incluido |
| 8 | VSS | El terreno del circuito lógico Este es un pin de tierra que actúa como referencia para los pines lógicos debe estar conectado a tierra externa. |
| 9 | VDD | Fuente de energía para la lógica Este es un pin de suministro de voltaje. Debe estar conectado a una fuente externa. |
| 10 | BS0 | Protocolo de comunicación Seleccionar Estos pines son la entrada de selección de la interfaz MCU. el siguiente cuadro: |
| 11 | BS1 | |
| 12 | BS2 | |
| 13 | ¿Qué quieres decir? | Seleccionar el chip Este pin es la entrada de selección del chip. El chip está habilitado para la comunicación MCU solo cuando CS # está bajado. |
| 14 | RES# | Reinicio de energía para controlador y conductor Cuando el pin está bajo, se ejecuta la inicialización del chip. |
| 15 | D/C# | Control de datos/comando Este pin es el pin de control de Datos/Comando. Cuando el pin se tira hacia arriba, la entrada en D7 ~ D0 se trata como datos de visualización. Cuando el pin se tira bajo, la entrada en D7 ~ D0 se transferirá al registro de comandos. Cuando el pin se tira hacia arriba y se selecciona el modo de interfaz serial, los datos en el SDIN se tratan como datos.En modo I2C, este pin actúa como SA0 para la selección de direcciones de esclavos. |
| 16 | R/W# | Leer/Escribir Seleccionar o Escribir Cuando se conecta a un microprocesador de la serie 68XX, este pin se utilizará como entrada de selección de lectura / escritura (R / W #).Tira de este perno a ?? alto para el modo de lectura y tira de bajo para el modo de escritura. Cuando se selecciona el modo de interfaz 80XX, este pin será la entrada Write (WR#). |
| 17 | No se puede. | Leer/Escribir Habilitar o leer Este pin es la entrada de la interfaz MCU. Cuando se interfaz a un microprocesador de la serie 68XX, este pin se utilizará como la señal Enable (E).La operación de lectura/escritura se inicia cuando este pin se tira alto y el CS # se tira bajo. Cuando se conecta a un microprocesador 80XX, este pin recibe la señal Read (RD#). |
| 18 ~ 25 años | D0~D7 | Bus de entrada/salida de datos del host Estos pines son buses de datos bidireccionales de 8 bits que se conectan al bus de datos del microprocesador.D1 será la entrada de datos serie SDIN y D0 será la entrada de reloj serie SCLKCuando se selecciona el modo I2C, D2 y D1 deben estar cansados juntos y servir como SDAout y SDAin en la aplicación y D0 es la entrada de reloj serie SCL. |
| 26 | El IREF | Referencia actual para el ajuste de brillo Este pin es el pin de referencia de la corriente del segmento. Una resistencia debe conectarse entre este pin y VSS. Establezca la corriente inferior a 12.5 μA. |
| 27 | VCOMH | Voltagem de salida de alto nivel para la señal COM Este pin es el pin de entrada para el alto nivel de salida de voltaje para las señales COM. Se debe conectar un condensador entre este pin y el VSS. |
| 28 | CCC de riesgo | Fuente de alimentación para el panel OEL Este es el pin de suministro de voltaje más positivo del chip. Un condensador de estabilización debe conectarse entre este pin y VSS cuando se usa el convertidor.Debe estar conectado a una fuente externa cuando el convertidor no esté en uso.. |
| 29 | VLSS | Base del circuito analógico Este es un pin de tierra analógico. |
| 30 | No incluido (GND) |
Pin reservado (pin de apoyo) Los pines de soporte pueden reducir las influencias de las tensiones en los pines de función. |
