Datos del producto:
|
| Producto: | 0Modulo de pantalla OLED de 87 pulgadas | Número de píxeles: | 128x32 píxeles |
|---|---|---|---|
| Control de conducción: | SSD1316 o equivalente | Modo de muestra: | Matriz pasiva |
| Muestra el color: | Monocromático (blanco) | Servicio de conducción: | 3/32 Trabajo |
| Tamaño del panel: | Las demás partes del tejido | Área activa: | 22.38 x 5,58 (mm) |
| Pitch de los píxeles: | 0.175 x 0,175 (mm) | Tamaño del pixel: | 0.155 x 0,155 (mm) |
| Dirección de visión: | Todos los ángulos de visión | Interfaz: | I2C |
| Conexión: | ZIF FPC | Número del pin: | 15 pines (puede ser personalizado) |
| Tiempo de vida: | 50,000 horas @60cd/m2 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Módulo de pantalla OLED delgado,Modulo de pantalla OLED de 128x32 píxeles,Interfaz I2C panel OLED pequeño |
||
0Módulo de pantalla OLED delgado de.87 pulgadas 128x32 píxeles Interfaz I2C Texto blanco azul Introducción del producto
Resumen rápido del producto
¥ 0,87 pulgadas OLED
Tipo: gráfico
¢Estructura: COG
¢128 x 32 Matriz de puntos
¢ IC:SSD1316
Fuente de alimentación de 3 V
¥1/32 derecho
Interfaz: I2C
Color de la pantalla: blanco / azul
¢Conexión: ZIF FPC
Descripción
El módulo de pantalla OLED SFOS087DY-7139AP es una pantalla gráfica COG de resolución 128x32, con un tamaño diagonal de 0.87 pulgadas.El modelo OLED está diseñado como de grado industrial que tiene el tamaño delgado y la ventaja de un precio competitivo. El módulo está integrado con SSD1316 IC; admite interfaz I2C. El voltaje de alimentación para la lógica es de 2.8V, el voltaje de alimentación para la pantalla es de 9V, la corriente de funcionamiento para VDD es de 180μA, el deber de conducción es de 1/32.
El módulo de visualización SFOS087DY-7139AP OEL puede funcionar a temperaturas de -40°C a +80°C; sus temperaturas de almacenamiento oscilan entre -40°C y +85°C. Es adecuado para dispositivos portátiles,aplicaciones para el hogar inteligente, etc..
Información sobre el producto
| Producto: | 0Módulo de pantalla OLED de 87 pulgadas |
| Número de píxeles: | 128x32 píxeles |
| Interfaz: | I2C |
| Control del conductor: | SSD1316 o equivalente |
| Número de pin: | 15 pines (se pueden personalizar) |
| Modo de visualización | Matriz pasiva |
| Color de visualización: | Monocromático (blanco) |
| Función de conducción: | 3/32 Trabajo |
| Tamaño del panel: | Las demás partidas de los artículos de la partida 9 |
| Área activa: | 22.38 x 5.58 (mm) |
| Pitch de los píxeles: | 0.175 x 0,175 (mm) |
| Tamaño de píxel: | 0.155 x 0,155 (mm) |
| Dirección de visión: | Todos los ángulos de visión |
| Conexión: | ZIF FPC |
| Tiempo de vida: | 50,000 Horas @60cd/m2 |
| Conformidad: | Conforme con las normas REACH y RoHS |
Características
10Esta pantalla OLED de 0,87 pulgadas tiene un tiempo de respuesta más rápido de "10 microsegundos a +25 °C".
10Este producto mono OLED de 0,87 pulgadas tiene un alto brillo y un índice de contraste de hasta 2000:1.
11Este producto OLED de bajo costo de 0,87 pulgadas tiene un menor consumo de energía, lo que reduce las emisiones de CO2.
0Modulo de pantalla OLED delgado de.87 pulgadas 128x32 píxeles Interfaz I2C Texto blanco/azul Dibujo del producto
Definición del pin
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Se requieren condensadores de bomba de carga entre los terminales.Deben estar flotando cuando el convertidor no esté en uso.
Pin 5, VDD2 VBAT
Fuente de alimentación para el circuito del convertidor de corriente continua. Este es el pin de alimentación para el amortiguador interno del convertidor de voltaje CC/CC. Debe estar conectado a una fuente externa cuando se utiliza el convertidor.Se debe conectar al VDD cuando el convertidor no esté en uso..
Pin 6, VSS. ¿Qué quieres decir?
Este es un pin de tierra que actúa como referencia para los pines lógicos.
Pin 7, VDD
Este es un pin de suministro de voltaje, debe estar conectado a una fuente externa.
Pin8, CS#
Pin9, RES#
Reinicio de energía para controlador y controlador. Este pin es la entrada de la señal de reinicio. Cuando el pin está bajo, se ejecuta la inicialización del chip. Mantenga este pin alto durante el funcionamiento normal.
Pin10, D/C
Pin 11, SCLK. ¿Qué quiere decir?
La transmisión de la información en el bus I2C sigue un sigma de reloj. Cada transmisión de bits de datos se lleva a cabo durante un solo período de reloj de este pin.
Pin 12, SDA. ¿Qué quiere decir?
Este pin actúa como un canal de comunicación entre el transmisor y el receptor.
Pín 13, IREF
Este pin es el pin de referencia de la corriente del segmento. Se debe conectar una resistencia entre este pin y el VSS. Establezca la corriente en un máximo de 12,5 uA.
Pin14, VCOMH. ¿Qué quiere decir?
Este pin es el pin de entrada para el alto nivel de salida de voltaje para las señales COM. El condensador debe conectarse entre este pin y el VSS.
Pin15, VCC, el número de conexión.
Fuente de alimentación para el panel OEL. Este es el pin de alimentación de voltaje más positivo del chip. Un condensador de estabilización debe estar conectado entre este pin y el VSS cuando se utiliza el convertidor.Debe estar conectado a una fuente externa cuando el convertidor no esté en uso..
Clasificación máxima absoluta
Nota 1: Todas las tensiones anteriores se basan en VSS = 0V.
Nota 2: Cuando este módulo se utilice más allá de las capacidades máximas absolutas anteriores, puede producirse una rotura permanente del módulo.Es conveniente utilizar este módulo en las condiciones establecidas en la sección 3.."Optica y Características eléctricas". Si este módulo se utiliza más allá de estas condiciones, puede ocurrir un mal funcionamiento del módulo y la fiabilidad del módulo puede deteriorarse.
Nota 3: Los rangos de temperatura definidos no incluyen el polarizador.
Nota 4: VPP = 7,5 V, Ta = 25 °C, 50% tablero de ajedrez.La configuración del software sigue la sección 4.4 Inicialización.El final de la vida útil se especifica como el 50% del brillo inicial alcanzado.La temperatura de la habitación durante la vida útil media se estima mediante la operación acelerada en condiciones de alta temperatura..
Características ópticas
* Medición óptica realizada a VDD1 = 2,8 V, VPP = 8,0 V y 7,4 V. La configuración del software sigue la sección 4.4 Inicialización.

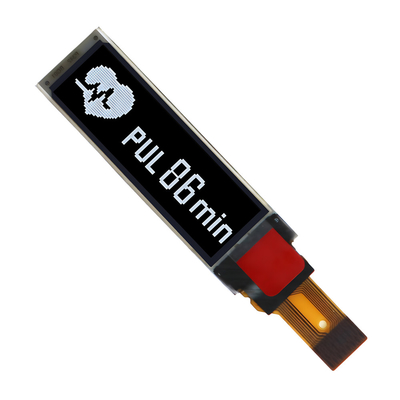

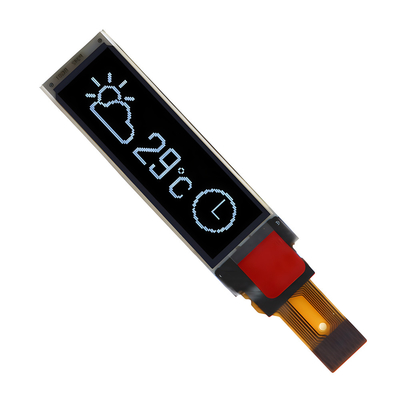

0Modulo de pantalla OLED delgado de.87 pulgadas 128x32 píxeles Interfaz I2C Texto blanco/azul Imagen del producto
