Datos del producto:
|
| Producto: | Exhibición de TFT LCD de 5 pulgadas | Resolución: | 720x1280 puntos |
|---|---|---|---|
| Interfaz: | Mipi | pantalla táctil: | cap |
| Dirección de visión: | IPS Todo el ángulo de visión ((85/85/85/85) | Estructura del PCAP: | El GFF |
| Regulador del LCD: | ILI9881C | Controlador CTP: | Las demás partidas |
| Dimensión del vidrio de cubierta: | Personalizable | Número del pin: | 25 alfileres |
| Conexión: | ZIF FPC | Luminancia superficial: | 300 cd/m2 (nits) |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Exhibición capacitiva de TFT LCD,MIPI Interfaz 5 pulgadas pantalla LCD,Display LCD TFT de 720*1280 píxeles |
||
Display LCD TFT de 5 pulgadas, PCAP TFT de 5 pulgadas 720*1280 píxeles
Saef Technology SF-TC500I-8725B-CT3 es un módulo LCD TFT con un tamaño diagonal de 5 pulgadas y una resolución de 720x1280 píxeles.Este módulo de pantalla LCD de 5 pulgadas está equipado con un circuito integrado ILI9881CEl rango de voltaje de alimentación (Vdd) de este monitor LCD de 5 pulgadas oscila entre 2.6V y 3.3V (valor típico de 2.8V).La dirección de visión de este módulo de 5 pulgadas es de tipo IPS, con un ángulo de visión completo (85/85/85/85 máximo).
El módulo de pantalla LCD TFT SF-TC500I-8725B-CT3 se muestra en modo retrato con un brillo de 300 nits y se puede personalizar a 1000 nits según los requisitos del cliente.Esta pantalla TFT de 5 pulgadas está equipada con un panel táctil PCAP (proyección capacitiva), con GT5688 IC, interfaz I2C y tecnología táctil de 5 puntos, proporcionando una experiencia sensible y fácil de usar.Esta pantalla PCAP TFT de 5 pulgadas puede funcionar a temperaturas que van desde -20 °C hasta +70 °C; Su temperatura de almacenamiento se encuentra entre -30 °C y +80 °C. Ya sea que se use en interiores o en exteriores, esta pantalla LCD TFT de 5 pulgadas puede satisfacer diversos requisitos de visualización.Es una solución multifuncional y de alto rendimiento adecuada para equipos industriales, escáneres, automatización del hogar, sistemas de control de acceso, equipos de monitoreo, analizadores, sistemas de seguridad, sistemas de riego de jardines y una amplia gama de aplicaciones.
Información general
| Producto: | Pantalla LCD TFT de 5 pulgadas |
| Resolución: | 720x1280 puntos |
| Interfaz: | Impuestos mínimos |
| Dirección de visión: | IPS Todo el ángulo de visión ((85/85/85/85) |
| Pantalla táctil: | El PCAP |
| Estructura del PCAP: | El GFF |
| Controlador de CTP: | Las demás partidas |
| Control LCD: | ILI9881C |
| Dimensión del vidrio de la cubierta: | Personalizable |
| Conexión: | ZIF FPC |
| Número de pin: | 25 alfileres |
| Luminancia de la superficie: | 300 Cd/m2 (nits) |
| Duración del LED: | 40000 horas |
| Conformidad: | Conforme con las normas REACH y RoHS |
Display LCD TFT de 5 pulgadas, PCAP TFT de 5 pulgadas 720*1280 píxeles Display Dibujo del producto
Características de la CC
Nota: La tensión superior a esta puede dañar el módulo. Todas las tensiones se especifican en relación con VSS=0V.
Características electroópticas de la luz de fondo
1. Uniformidad = Min/Max * 100%
2. Tiempo de vida del LED definido como sigue:El brillo final es del 70% del brillo original;Método de medición: (X*Y: Área luminosa);
Características ópticas
Condiciones de las medidas:1. Medir el entorno: sala oscura; 2. temperatura ambiente: 25 ± 2 °C; 3. tiempo de calentamiento de 30 min.
Definición del pin TFT LCD
Pin1, LEDA Anodo LED
Pin2, catodo LEDK con LED
Pin3, fuente de alimentación VCC 2.8V
Pin4, IOVCC Fuente de alimentación 1.8V/2.8V Voltado
Pin 5, tierra de energía GND.
Las señales de reloj de pin6, CLKP DSI-CLK+
Las señales de relojería de las señales de pin 7, CLKN DSI-CLK
Pin 8, GND Power Ground. ¿Dónde está el teléfono?
Las señales de datos de pin9, D0N DSI-D0
Las señales de datos de las señales DSI-D0+ de pin10, D0P
Pin 11, GND Power Ground. ¿Qué está pasando?
Las señales de datos de pin12, D1N DSI-D1
Las señales de datos PIN13, D1P DSI-D1+
Pin14, GND Power Ground. ¿Dónde está el teléfono?
Las señales de datos DSI-D2 de las señales PIN15, D2N NC
Las señales de datos DSI-D2+ de las señales PIN16, D2P NC
Pin17, GND Power Ground. ¿Dónde está el teléfono?
Las señales de datos de pin18, D3N NC DSI-D2
Las señales de datos DSI-D2+ de las señales PIN19, D3P NC
Pin 20, GND Power Ground. ¿Dónde está el teléfono?
Pin21, TE Fuente de alimentación 2.8V
El número de identificación de la unidad es el número de identificación de la unidad.
Pin23, restablecer el registro seleccione el pin
Pin24, GND Power Ground. ¿Dónde está el teléfono?
Pin25, GND Power Ground. ¿Qué quiere decir con eso?
Definición del PIN de CTP
Pin 1, el GND
Pin 2, SDA - 2,8 V
Pin 3, SCL - 2,8 V. El sistema de control de la energía está en funcionamiento.
Pin4, VDD - 3,3 V
Pín 5, INT
Pin 6, RST. ¿Qué quieres decir?

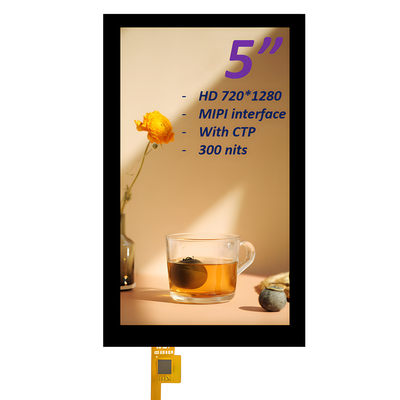

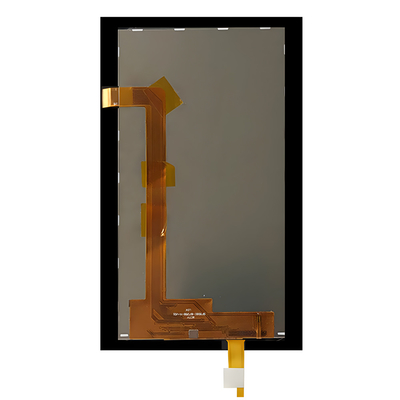

Display LCD TFT capacitivo de 5 pulgadas, PCAP TFT 5 pulgadas 720*1280 píxeles Imagen del producto
