Datos del producto:
|
| Producto: | 1Display OLED de 54 pulgadas | Resolución: | Resolución de 128x64 puntos |
|---|---|---|---|
| Interfaz: | I2C, SPI opcional | Modo de muestra: | Display de matriz pasiva |
| Optica: | Todos los ángulos de visión | Esquema de la oscuridad.: | 47.0(L) x 43.0(W) x 13.8(T) mm |
| Área activa: | 35.06 ((L) x 17.52 ((W) mm | Pitch de los píxeles: | 0.274 x 0,274 mm |
| método de conducción: | 1/64 Ciclo de trabajo | temperatura de funcionamiento: | -40°C a +70°C |
| Temperatura de almacenamiento.: | -40°C a +85°C | Control de conducción: | SSD1309 o equivalente |
| Número del pin: | 4 pines de cabecera, 7 pines opcionales | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 1Módulo de pantalla OLED de 54 pulgadas,Modulo de pantalla OLED 128*64 |
||
SFOM154YZ4-12864WB-01 Especificación.pdf
1Modulo de pantalla OLED de.54 pulgadas 128 * 64 píxeles 4 pines Interfaz IIC Introducción del producto
Los diodos orgánicos emisores de luz (OLED) son una tecnología de próxima generación que permite imágenes más brillantes, más claras y respuestas más rápidas.El modelo de 54 pulgadas SFOM154YZ4-12864WB-01 pantalla OLED está hecho de 128 x 64 puntos monocromoEste módulo OLED es ligero, de bajo consumo de energía, de pequeño tamaño, y tiene diferentes opciones de interfaz, por defecto es IIC, y las opciones disponibles son puertos IIC y SPI.El módulo está hecho de COB OLED, que tiene la ventaja de ser fácil de fijar el módulo a la aplicación del cliente debido a la placa de PCB en él.
El módulo de pantalla OLED SFOM154YZ4-12864WB-01 originalmente no tenía toque, pero el panel táctil es personalizable.Los terminales de punto de venta, cajas registradoras, dispositivos de mano, máquinas de pedido móviles, etc.
Características
1Esta mini pantalla OLED de 1.54 pulgadas tiene una resolución de 128X64 y un chipset SSD1309.
2Este módulo de pantalla OLED de 1.54 pulgadas tiene un consumo de energía ultra bajo: iluminación de pantalla completa 0.08w.
3Esta pantalla OLED de 4 pines de 1.54 pulgadas tiene cuatro orificios de montaje para una fácil instalación.
4Este producto OLED de 1.54 pulgadas 128x64 está diseñado para el tipo I2C, IIC e interfaz SPI opcional.
5Este producto OLED de 1,54 pulgadas de 4 pines es compatible con una variedad de chips de control: totalmente compatible con la serie Arduino 51, la serie msp430, el IC CSR stm32/2 etc.
6El voltaje de alimentación de este producto OLED I2C de 1.54 pulgadas es DC 3V-5V.
7. Este módulo de pantalla OLED de 1.54 pulgadas está integrado en el controlador IC. puede comunicarse con I2C ((IIC) Interfaz sólo necesita 4 puertos de I / O
8Este producto OLED 1.54 pulgadas 128x64 es compatible con MMDVM, Pi-Star, y es compatible con Raspberry pi.
9. Este producto OLED SPI 128x64 de 1,54 pulgadas es de diseño auto-luminoso, no necesita luz de fondo, la pantalla puede auto-luminosa; Tiene un alto contraste, puntos brillantes y nítidos, incluso pequeñas fuentes bastante legibles.
10. el módulo de pantalla OLED de 1.54 pulgadas no tiene fuentes incrustadas dentro del controlador OLED, el usuario puede crear las fuentes a través del software de generación de fuentes.
Información sobre el producto
| Producto: | 1Display OLED de 54 pulgadas |
| Resolución: | Resolución de 128x64 puntos |
| Interfaz: | I2C, SPI Opcional |
| Control del conductor: | SSD1309 o equivalente |
| Optica: | Todos los ángulos de visión |
| Modo de visualización | Display de matriz pasiva |
| Esquema de la luz: | 47.0(L) X 43.0(W) X 13.8(T) Mm |
| Área activa: | 35.06 ((L) X 17.52 ((W) Mm |
| Pitch de los píxeles: | 0.274 x 0.274 mm |
| Método de conducción: | 1/64 Ciclo de trabajo |
| Temperatura de funcionamiento: | -40°C a +70°C |
| Temperatura de almacenamiento: | -40°C a +85°C |
| Número de pin: | 4 pines de encabezado, 7 pines opcionales |
| Conformidad: | Conforme con las normas REACH y RoHS |
Definición del pin
Pin1 GND (Poder de conexión a tierra)
Piin2 VDD (Voltaje del módulo de alimentación 3V - 5V)
Pin3 SCL (línea del reloj)
Pin4 SDA (línea de datos)
1Modulo de pantalla OLED de 54 pulgadas 128 * 64 píxeles 4 pines Interfaz IIC Dibujo del producto

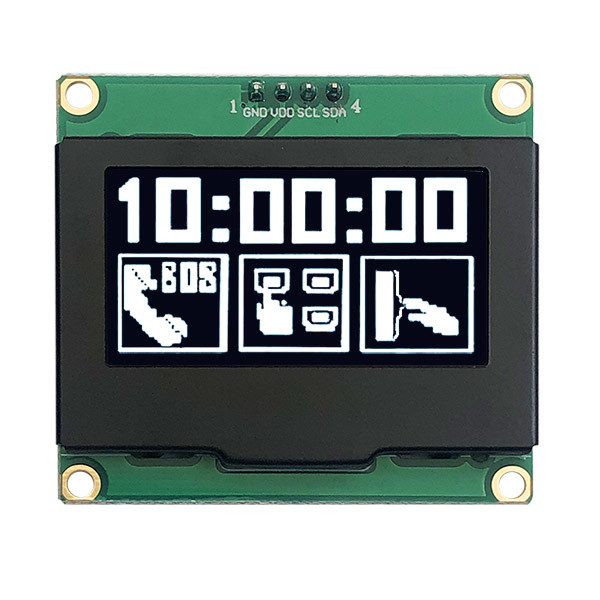

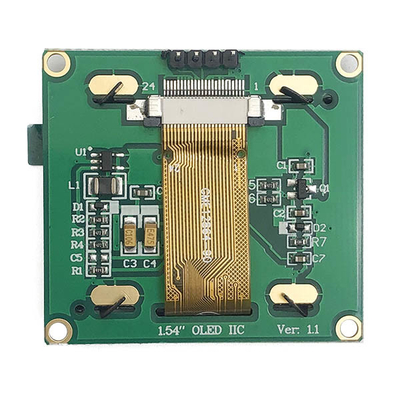

1Modulo de pantalla OLED de 54 pulgadas 128 * 64 píxeles 4 pines Interfaz IIC Imagen del producto
