1Display LCD TFT de.54 pulgadas, 1.54" PCAP TFT de 320*320 puntos Introducción del producto
Características:
1Esta pantalla TFT de 1.54 pulgadas mide 1.54 pulgadas en diagonal y tiene una resolución cuadrada de 320x320.
2Esta pantalla PCAP TFT de 1.54 pulgadas es una LCD TFT de color completo con pantalla táctil capacitiva (CTP), y CTP es la interfaz IIC.
3Este módulo LCD TFT de 1,54 pulgadas admite interfaces MIPI.
4El tamaño del módulo de esta pantalla LCD de 1.54 pulgadas es de 31.52x33.72x1.15 mm (sin pantalla táctil), 35.7x39.5x2.3 mm (con pantalla táctil), y el tamaño del área activa es de 27.74 x 27.74 mm.
5Esta pantalla táctil capacitiva de 1.54 pulgadas tiene un controlador ST7796S incorporado con un rango de voltaje de suministro lógico de 2.6V a 3.3V.
6Esta pantalla táctil TFT de 1,54 pulgadas puede trabajar en temperaturas de -20°C a +70°C, y su rango de temperatura de almacenamiento es de -30°C a +80°C.
7Este LCD TFT de 1.54 pulgadas tiene un brillo de superficie de 300 cd/m2, si desea usarlo como modo paisaje o ajustar el brillo, póngase en contacto con nosotros para obtener más soporte técnico.
8Esta pantalla TFT de 1.54 pulgadas importa señales a través del número de pieza del conector de 12 pines: OK-14GM012-04.
9. Pantalla LCD TFT de 1.54 pulgadas con resolución opcional de 240 * 240 puntos, nuestro número de modelo SF-TC154B-8945B-N.
Información sobre el producto:
| Producto: |
1.54 pulgadas PCAP TFT pantalla |
| Resolución: |
Es muy grande. |
| Pantalla táctil: |
Con pantalla táctil capacitiva |
| Dirección de visión: |
IPS Todos los ángulos de visión |
| Número de pin: |
12 pines |
| Control del conductor: |
Se aplicará el procedimiento siguiente: |
| Conexión: |
El conector (OK-14GM012-04) |
| Interfaz: |
Impuestos mínimos |
| Luminancia de la superficie: |
300 Cd/m2 (nits) |
| Duración del LED: |
40000 horas |
| Temperatura de funcionamiento: |
-20 a 70 °C |
| Temperatura de almacenamiento: |
-30 a 80 °C |
| Conformidad: |
Conforme a las normas de Rohs & Reach |
| Certificado: |
Las condiciones de las pruebas deberán ser las siguientes:2015 |
1Display LCD TFT de.54 pulgadas, 1.54" PCAP TFT de 320*320 puntos Dibujo del producto
Definición del pin:
Pin1 GND Punto de entrada y salida
Las señales de reloj de Pin2 CP I DSI-CLK+
Pin3 CN I/O DSI-CLK- señales de reloj
Pin4 GND I En el suelo
Las señales de reloj de Pin5 D0P I DSI-D0+
Las señales de reloj de pin6 D0N I DSI-D0
Pín 7 GND Punto de entrada y salida
Pin8 LED+ I LED Anodo
Pin9 LED- Cátodo LED de entrada y salida
Sinal de entrada de reinicio de la LCM
Pin11 TE I Producción de efecto de desgarro
Pin12 VCC I/O L Fuente de alimentación 2.8V

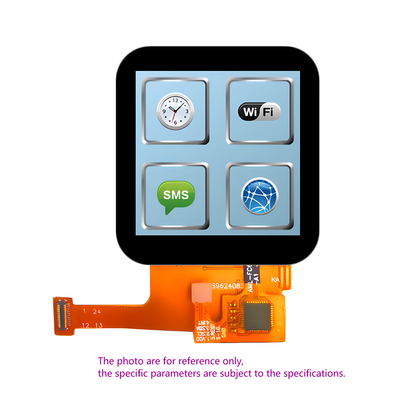

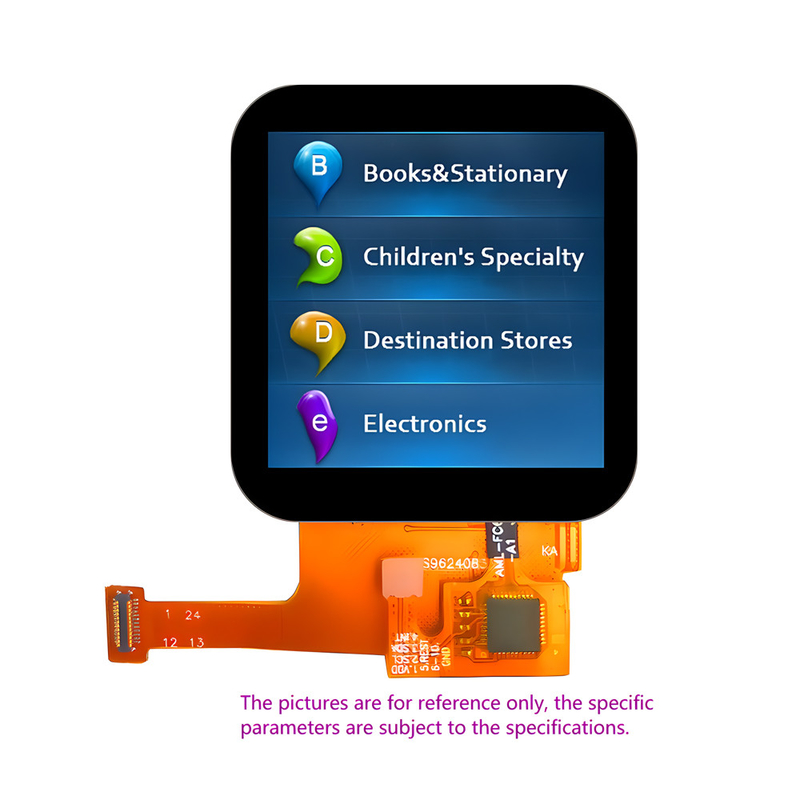

1Display LCD TFT de.54 pulgadas, 1.54" PCAP TFT de 320*320 puntos Imagen del producto
Instalaciones de fábrica y certificados
El contacto de la capacidad proyectada (PCAP)
La tecnología táctil de capacidad proyectada (PCAP, por sus siglas en inglés) ofrece una respuesta rápida y sensible y una fiabilidad profesional combinada.
La tecnología proyectada de pantalla táctil capacitiva está diseñada para aplicaciones industriales, médicas y automotrices estrictas. También podemos combinar pantallas táctiles PCAP con pantallas de cristal líquido (LCD),que es una solución integrada integrada que ayuda a simplificar la cadena de suministro y el montaje.
Capa de vidrio:
1Forma: Tamaños, formas, tratamientos de bordes, agujeros y recortes a medida
2Color: Impresión de seda, logotipo
3Material de vidrio: vidrio Gorilla, vidrio templado, PMMA
4Tratamientos: espejo, AG, AR, AF
El sensor:
1Material del sensor: vidrio, película, película + película
2FPC: diseño de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix y así sucesivamente
4Interfaz: I2C, USB y RS232
Contacta con nosotros
Nos encanta escuchar acerca de sus proyectos, si tiene alguna pregunta, puede contactarnos a sales2@saef.com.cn
