Datos del producto:
|
| Producto: | 0Display OLED de 96 pulgadas | Número de píxeles: | pixeles 128x64 |
|---|---|---|---|
| IC del controlador: | SSD1315 o equivalente | Modo de muestra: | Matriz pasiva |
| Muestra el color: | Monocromático (blanco) | Servicio de conducción: | deber 1/64 |
| Tamaño del panel: | 24.7 x 16.6 x 1.3 (mm) | Área activa: | 21.74 x 11.175 (mm) |
| Pitch de los píxeles: | 0.17 x 0,175 (mm) | Tamaño del pixel: | 0.15 x 0,15 (mm) |
| Dirección de visión: | Todos los ángulos de visión | Interfaz: | I2C, SPI opcional |
| Conexión: | Enchufe | Número del pin: | 30 pines (puede ser personalizado) |
| Temperatura de funcionamiento.: | -40oC - +70oC | Temperatura de almacenamiento.: | -40C - +85C |
| Tiempo de vida: | 50,000 horas @60cd/m2 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Módulo de la exhibición de 0,96 pulgadas OLED |
||
** Descarga de la hoja de datos **
SFOS096JY-7127AP Especificación.pdf
0.96 pulgadas de pantalla OLED 128x64 Blanco/azul/amarillo/azul amarilloIntroducción del producto
La pantalla OLED monocromática se refiere a una pantalla OLED que solo puede mostrar un color, como blanco, azul y amarillo.en esta pantalla de visualización, también podemos proporcionar una pantalla de doble color de amarillo y azul, que también proporciona a los usuarios una buena experiencia visual.
El módulo de pantalla OLED SFOS096XZ-7127AP es una pantalla gráfica COG de resolución 128x64 con un tamaño diagonal de 0,96 pulgadas.El modelo OLED está diseñado como de calidad industrial y tiene una ventaja competitiva de precio. Este módulo tiene un IC SSD1315 incorporado; admite interfaces I2C y SPI. El voltaje de la fuente de alimentación lógica es de 2.8V, el voltaje de la fuente de alimentación de la pantalla es de 9V, la corriente de funcionamiento de VDD es de 160 μ A,y el ciclo de trabajo de conducción es 1/64.
El módulo de visualización SFOS096XZ-7127AP OEL es adecuado para dispositivos portátiles, aplicaciones domésticas inteligentes, etc. Este módulo puede funcionar a temperaturas que van desde -40 °C hasta +70 °C;Su rango de temperatura de almacenamiento es de -40 °C a +85 °C.
Características
| Producto: |
0.96 pulgadas conexión de enchufe OLED pantalla |
| Número de píxeles: | 128x64 píxeles |
| Control del conductor: | SSD1315 o equivalente |
| Modo de visualización | Matriz pasiva |
| Color de visualización: | blanco, azul, amarillo y doble color ((amarillo/azul) |
| Función de conducción: | ¿Qué es la religión? 1/64 |
| Área activa: | 21.74 x 11.175 (mm) |
| Tamaño del panel: | 24.7 x 16.6 x 1.3 (mm) |
| Pitch de los píxeles: | 0.17 x 0,175 (mm) |
| Tamaño de píxel: | 0.15 x 0,15 (mm) |
| Interfaz: | I2C, SPI Opcional |
| Dirección de visión: | Todos los ángulos de visión |
| Conexión: | Enchufe |
| Número de pin: | 30 pines (se pueden personalizar) |
| Temperatura de funcionamiento | -40oC - +70oC |
| Temperatura de almacenamiento: | -40oC - +85oC |
| Tiempo de vida: | 50,000 Horas @60cd/m2 |
| Conformidad: | Conforme con las normas REACH y RoHS |
0.96 pulgadas de pantalla OLED 128x64 Blanco/azul/amarillo/azul amarilloDibujo del producto
Definición del pin de interfaz
| - No, no lo sé. | El símbolo | Descripción |
| 1 | No incluido | No hay conexión. |
| 2 | C1N |
CXP/CXN-Pin para condensador de bomba de carga;Conectar entre sí con un condensador |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | VBAT | Fuente de alimentación para el circuito regulador de la bomba de carga. |
| 7,10 | No incluido | No hay conexión. |
| 8 | VSS | Esto es un pin de tierra |
| 9 | VDD | Pin de alimentación para el funcionamiento lógico del núcleo. |
| 11 | BS1 |
Pinos de selección de la interfaz del bus MCU. |
| 12 | BS2 | |
| 13 | Las empresas | Esta es la entrada de selección del chip. |
|
14 |
Energía renovable |
Reinicie la entrada de la señal.cuando el pin se tira BAJO, la inicialización del chip se ejecuta. Mantenga este pin ALTO ((es decir, conectarse a VDD) durante el funcionamiento normal |
|
15 |
A0 |
Este es el pin de control Data/Command. Cuando se tira de HIGH (es decir, se conecta a VDD), los datos en D[7:0] se tratan como datos. Cuando se tira BAJO, los datos en D[7:0] se transferirán al registro de comandos. En el modo I2C, este pin actúa como SA0 para la selección de direcciones de esclavos. Cuando se seleccione la interfaz serial de 3 cables, este pin deberá estar conectado al VSS. |
|
16 |
WR |
Este es el pin de entrada de control de lectura / escritura que se conecta a la interfaz MCU. Cuando se selecciona el modo de interfaz 8080, este pin será la entrada de escritura (WR#). |
|
17 |
Investigación y desarrollo |
Cuando se conecta a un microprocesador de la serie 8080, este pin recibe la señal de lectura (RD #). Cuando se seleccione la interfaz serie o I2C, este pin debe estar conectado al VSS. |
|
18 ~ 25 años |
D0 ~ D7 |
Estos son buses de datos bidireccionales de 8 bits que se conectan al bus de datos del microprocesador. Cuando se selecciona el modo de interfaz serial, D0 será la entrada de reloj serial: SCLK;D1 será la entrada de datos de serieCuando se selecciona el modo I2C, D2, D1 deben estar unidos y servir como SDAout, SDAin en aplicación y D0 es la entrada de reloj serie, SCL. |
|
26 |
El IREF |
Este es el pin de referencia de la corriente de salida del segmento. Cuando se utilice un IREF externo, debe conectarse una resistencia entre este pin y el VSS para mantener la corriente IREF a 30 uA. Cuando se utilice el IREF interno, este pin debe mantenerse NC. |
|
27 |
VCOMH |
El pin para la señal COM deseleccionó el nivel de voltaje. Se debe conectar un condensador entre este pin y VSS.Com |
|
28 |
CCC de riesgo |
Este es también el pin de suministro de voltaje de alimentación más positivo. Cuando se activa la bomba de carga, se debe conectar un condensador entre este pin y el VSS. |
| 29,30 | No incluido | No hay conexión. |
Características de la CC
| Las partidas | El símbolo | - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | Unidad | |
|
Válvula de alimentación |
IC de tensión de alimentación lógica | VDD | 1.65 | 3.0 | 3.5 | V. |
| Voltado de alimentación del regulador de la bomba de carga |
VBAT |
3.0 |
3.3 |
4.5 |
V. |
|
|
Funcionamiento (para el panel OLED) |
CCC de riesgo |
7.0 |
7.5 |
8.0 |
V. |
|
|
Ingreso Válvulas |
Alta tensión | VIH | 0.8 x VDD | - | VDD | V. |
| Baja tensión | VIL | 0 | - | 0.2 x VDD | V. | |
|
Producción Válvulas |
Alta tensión | VOH | 0.9 x VDD | - | VDD | V. |
| Baja tensión | VOL | VSS | - | 0.1 x VDD | V. | |
Características electroópticas
| Las partidas | El símbolo | - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | Unidad | En el caso de los | |
| Luminancia de funcionamiento | - ¿ Qué? | 50 | 65 | - | cd / m2 | Todos los píxeles encendidos | |
| Consumo de energía | P | - | 50 | 60 | MW |
30% de los píxeles Está encendido |
|
| Frecuencia de fotogramas | Fr | - | 105 | - | HZ | - | |
|
El color Coordenadas |
El azul | CIE x | 0.11 | 0.15 | 0.19 |
El CIE1931 |
Sala oscura |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
|
Tiempo de respuesta
|
- ¿ Por qué no? | Tr | - | 10 | - | nosotros | - |
| Descomposición | Td el tiempo | - | 10 | - | nosotros | - | |
| Relación de contraste | Crónica | 10000:1 | - | - | - | Sala oscura | |
| Ángulo de visión | θ | 160 | - | - | Grado | - | |
| Tiempo de vida útil | En la parte superior | 22000 | - | - | Horas | L= 65 cd/m2 | |

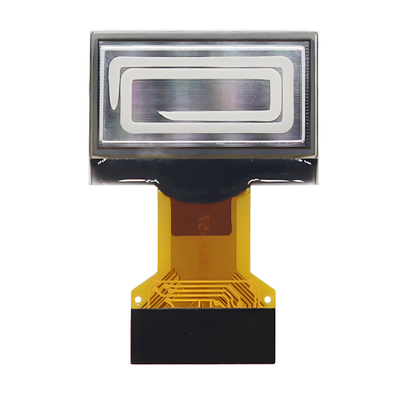

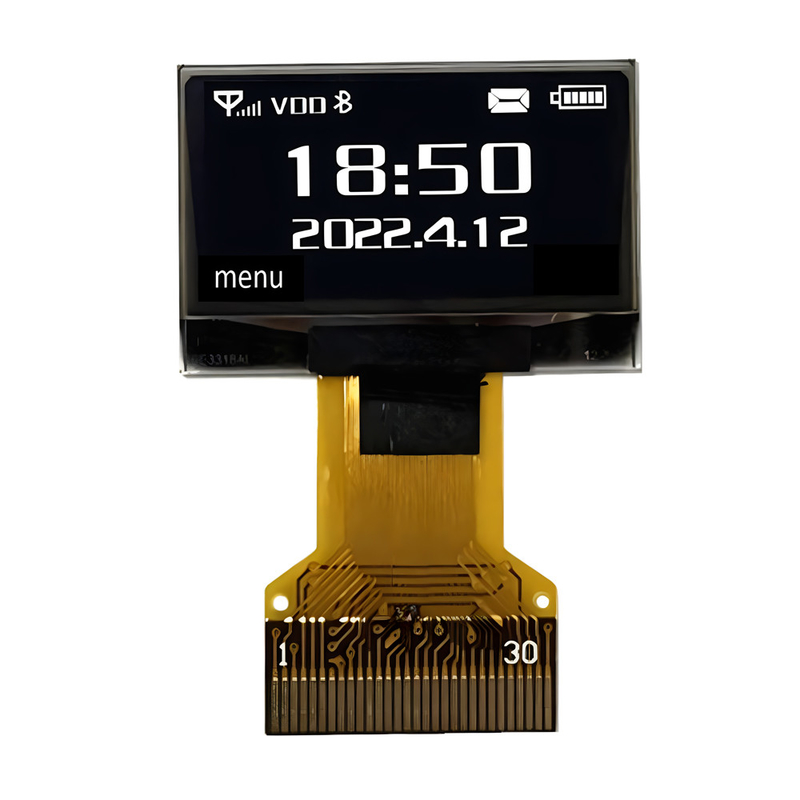

0.96 pulgadas de pantalla OLED 128x64 Blanco/azul/amarillo/azul amarilloImagen del producto
