Datos del producto:
|
| Producto: | 1Módulo de pantalla OLED de 3 pulgadas | Número de píxeles: | Gráficos de 128x64 |
|---|---|---|---|
| Control de conducción: | CH1116G o equivalente | Modo de muestra: | Matriz pasiva |
| Muestra el color: | Mono Blanco, Azul, opcional | Servicio de conducción: | deber 1/64 |
| Tamaño del panel: | 34.5 x 23,0 x 1,4 (mm) | Área activa: | 29.42 x 14.7 (mm) |
| Pitch de los píxeles: | 0.23 x 0,23 mm) | Tamaño del pixel: | 0.21 x 0,21 mm) |
| Dirección de visión: | Todos los ángulos de visión | Interfaz: | 8 bits 68XX/80XX, SPI de 3/4 cables, I2C |
| Conexión: | Enchufe | Número del pin: | 30 pines |
| Tiempo de vida: | 50,000 horas @60cd/m2 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Módulo monocromático de la exhibición de OLED,Modulo de pantalla OLED de 128x64 píxeles |
||
Se trata de un sistema de control de las emisiones de gases de escape.
1Modulo de pantalla OLED monocromático de.3 pulgadas de 128x64 píxelesDibujo del productoIntroducción del producto
El módulo de pantalla OLED SFOS130JY-7130AP es una pantalla gráfica COG de resolución 128x64, con un tamaño diagonal de 1,3 pulgadas.El modelo OLED está diseñado como de calidad industrial que tiene la ventaja de un precio competitivo. El módulo está integrado con IC CH1116G; admite interfaz I2C de 8 bits 68XX/80XX paralelo, SPI de 3/4 hilos. El voltaje de alimentación para Logic es de 4V, el voltaje de alimentación para pantalla es de 14V,corriente de funcionamiento para VDD es 180μAEl módulo de visualización SFOS130Y-7130AP OEL puede funcionar a temperaturas de -40°C a +80°C; sus temperaturas de almacenamiento oscilan entre -40°C y +80°C.
| Producto: | 1Módulo de pantalla OLED de 3 pulgadas |
| Número de píxeles: | Gráficos de 128x64 |
| Modo de visualización | Matriz pasiva |
| Control del conductor: | CH1116G o equivalente |
| Color de visualización: | Mono Blanco, Azul, opcional |
| Función de conducción: | ¿Qué es la religión? 1/64 |
| Tamaño del panel: | 34.5 x 23.0 x 1.4 (mm) |
| Área activa: | 29.42 x 14.7 (mm) |
| Pitch de los píxeles: | 0.23 x 0.23 mm) |
| Tamaño de píxel: | 0.21 x 0.21 mm) |
| Interfaz: | 8 bits 68XX/80XX, SPI de 3/4 cables, I2C |
| Número de pin: | 30 pines |
| Dirección de visión: | Todos los ángulos de visión |
| Conexión: | Conexión enchufable |
| Tiempo de vida: | 50,000 Horas @60cd/m2 |
| Conformidad: | Conforme con las normas REACH y RoHS |
Características
10Esta pantalla OLED de 1,3 pulgadas tiene un tiempo de respuesta más rápido de "10 microsegundos a +25 °C".
10Este producto mono OLED de 1,3 pulgadas tiene un alto brillo y este producto tiene una relación de contraste de hasta 2000:1.
11Este producto OLED de 1.3 pulgadas de bajo costo tiene un menor consumo de energía, lo que reduce las emisiones de CO2.
1Modulo de pantalla OLED monocromático de.3 pulgadas de 128x64 píxelesDibujo del producto
Definición del pin
Calificaciones máximas absolutas
Nota 1: Todas las tensiones anteriores se basan en VSS = 0V.
Nota 2: Cuando este módulo se utiliza más allá de las capacidades máximas absolutas anteriores, puede producirse una rotura permanente del módulo.Es conveniente utilizar este módulo en las condiciones establecidas en la sección 3.. Optica y Características eléctricas". Si este módulo se utiliza más allá de estas condiciones, puede producirse un mal funcionamiento del módulo y la fiabilidad del módulo puede deteriorarse.
Nota 3: Los rangos de temperatura definidos no incluyen el polarizador.
Nota 4: VCC = 12,0 V, Ta = 25 °C, 50% tablero de ajedrez.La configuración del software sigue la sección 4.4 Iniciación.El final de la vida útil se especifica como el 50% del brillo inicial alcanzado.La temperatura de la habitación durante la vida útil media se estima mediante el funcionamiento acelerado en condiciones de alta temperatura..
Características ópticas
Características de la CC

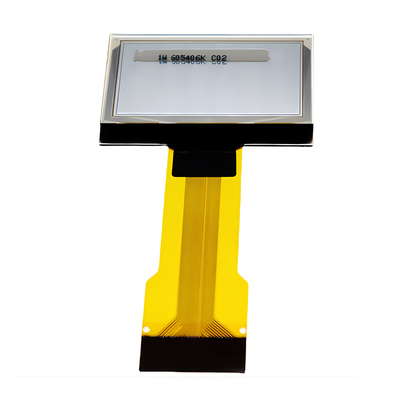

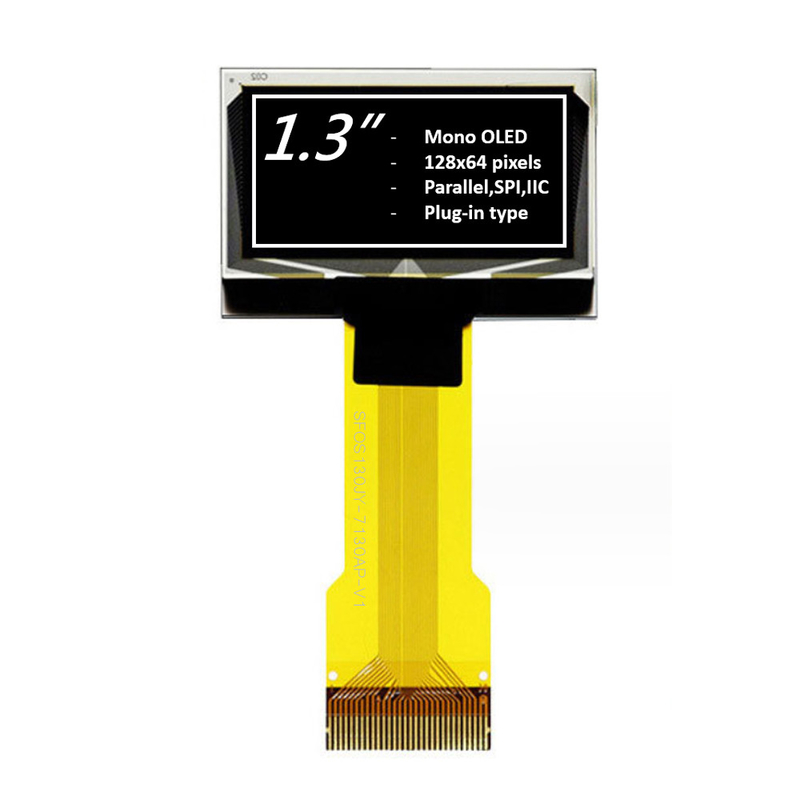

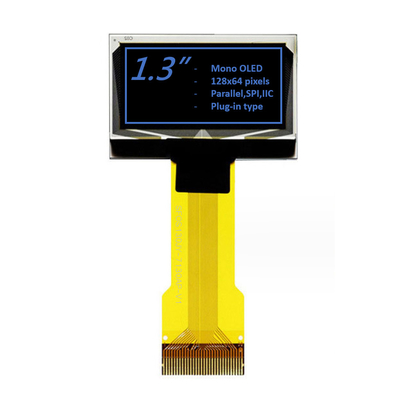

1Modulo de pantalla OLED monocromático de.3 pulgadas de 128x64 píxelesDibujo del productoProductoImagen
Instalaciones de fábrica y certificados
Las pantallas gráficas OLED de SAEF Technology están disponibles en tres estructuras mecánicas, incluidas la tecnología de matriz pasiva COB, COG y TAB.Disponibilidad de resolución OLED gráfica monocromática en pantalla gráfica OLED de 50x16, 64x128 OLED, 100x16 OLED, 100x32 gráfico OLED, 200x16 gráfico OLED, OLED 128x32, pantalla OLED 128x64, OLED 128x128, y 256x64 OLED Display.Las pantallas gráficas OLED de la gama de productos SAEF cuentan con controladores y interfaces integradas que incluyen dispositivos paralelos.Estos módulos de pantalla OLED tienen voltajes de 3V o 5V dependiendo de la resolución/color.
SAEF ofrece una amplia gama de módulos de pantalla OLED en tamaños de 0,42" a 5,5" OLED, tales como 0,42" micro OLED Display, 0,49" OLED Display, 0,66" mini OLED Display, 0,69" OLED, 0,77" OLED, 0,87" OLED, 0.Display OLED de 91 pulgadas, Display OLED de 0,95 pulgadas, Display OLED de 0,96 pulgadas, Display OLED de 1,3 pulgadas, Display OLED de 1,5 pulgadas, Display OLED de 2 pulgadas, Display OLED de 2,4 pulgadas, Display OLED de 2,7 pulgadas, Display OLED de 5,5 pulgadas, y soluciones de diseño personalizadas.
