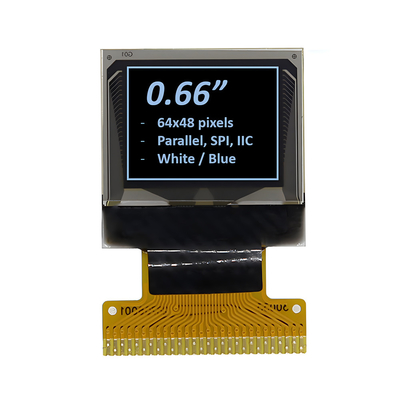

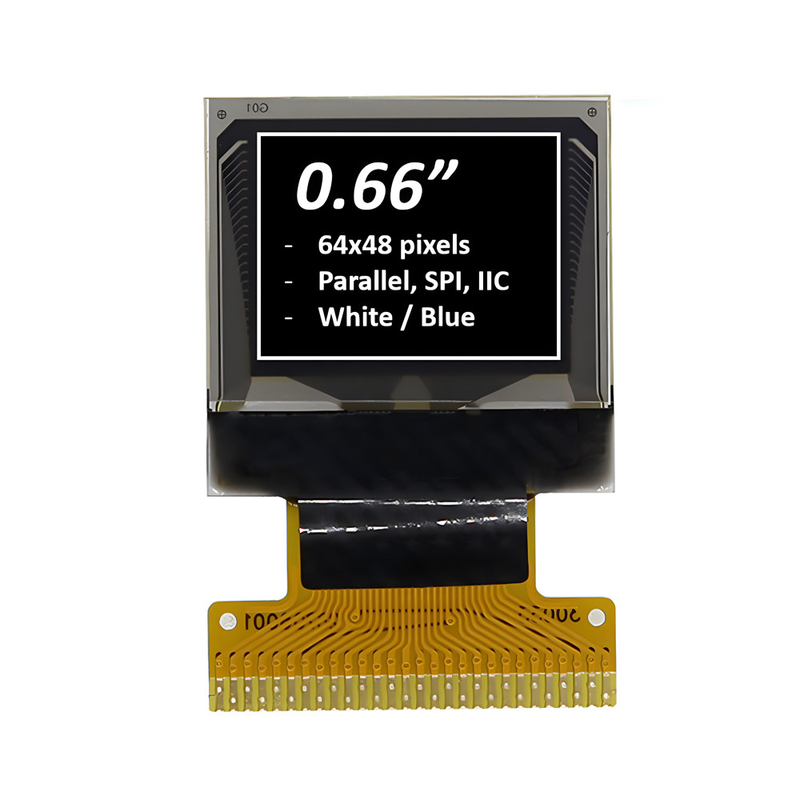

0.66 pulgadas Modulo gráfico de pantalla OLED 64x48 píxeles Blanco/azul opcional

Sobre este artículo SFOS066XZ-7115AN Módulo de pantalla OLED

El módulo de visualización OLED SFOS066XZ-7115AN es una solución de visualización compacta y de alta resolución diseñada para diversas aplicaciones,especialmente aquellos que requieren un pequeño factor de forma y fiabilidad de grado industrialAquí hay un resumen de sus características y especificaciones clave:

1. Especificaciones de visualización:

   • Tamaño: diagonal de 0,66 pulgadas, lo que lo convierte en una de las pantallas OLED más pequeñas adecuadas para dispositivos compactos.
   • Resolución: 64x48 píxeles, proporcionando una pantalla clara para texto y gráficos simples.

2. Grado industrial:

   • Diseñado para cumplir con los estándares industriales, garantizando durabilidad y fiabilidad en ambientes hostiles.

3. IC del controlador:

   • IC SSD1315 incorporado, que es un controlador común para pantallas OLED, conocido por su versatilidad y compatibilidad con varios tipos de pantalla.

4. Interfaces:

   • Soporta interfaz paralela de 8 bits 68XX/80XX, proporcionando un método de conexión directa para la transferencia de datos.
   • Interfaz SPI de 4 alambres para la comunicación en serie, que es útil para microcontroladores con pines de E/S limitados.
   • Interfaz I2C, un protocolo serial de dos cables que simplifica las conexiones en aplicaciones con múltiples dispositivos I2C.

5. Voltado y corriente:

   • Tensión de alimentación lógica: 4V, que es típica de muchos sistemas basados en microcontroladores.
   • Corriente de funcionamiento para VDD: 180 μA, lo que indica un bajo consumo de energía, beneficioso para dispositivos accionados por batería.

6. Trabajo de conducción:

   • 1/48 ciclo de servicio, lo que significa que la pantalla se actualiza 1/48 de las veces, una práctica común para las pantallas OLED para gestionar el consumo de energía.

7. Rango de temperatura:

   • Funciona desde -40°C hasta +80°C, por lo que es adecuado para una amplia gama de entornos, desde almacenamiento en frío hasta entornos industriales calientes.
   • Las temperaturas de almacenamiento oscilan entre -40°C y +80°C, lo que garantiza que el módulo permanezca estable durante el transporte y cuando no está en uso.

8. Aplicaciones:

   • Ideal para dispositivos portátiles, como relojes inteligentes y rastreadores de fitness, donde se requiere una pantalla pequeña y de alta resolución.
   • Adecuado para aplicaciones domésticas inteligentes, como termostatos inteligentes y paneles de domótica, donde se necesita una pantalla clara para la interacción del usuario.

9. Precio:

   • Posicionado como una opción de precios competitivos, lo que lo convierte en una opción atractiva para proyectos sensibles a los costos, manteniendo al mismo tiempo la calidad de grado industrial.

10. Consideraciones adicionales:

    • El pequeño tamaño del módulo y su bajo consumo de energía lo hacen adecuado para dispositivos alimentados por baterías, prolongando la vida útil de la batería.
    • El amplio rango de temperatura de funcionamiento permite su uso en aplicaciones exteriores o en regiones con fluctuaciones de temperatura extremas.

El módulo de pantalla OLED SFOS066XZ-7115AN es una solución de pantalla versátil para aplicaciones donde se requiere una combinación de tamaño pequeño, alta resolución y confiabilidad de grado industrial.Su bajo consumo de energía y su soporte para múltiples interfaces de comunicación lo convierten en una opción popular para diseñadores e ingenieros que trabajan en dispositivos de próxima generación.

Características

Dibujo de contorno

Definición del pin

Características ópticas

Características de la CC

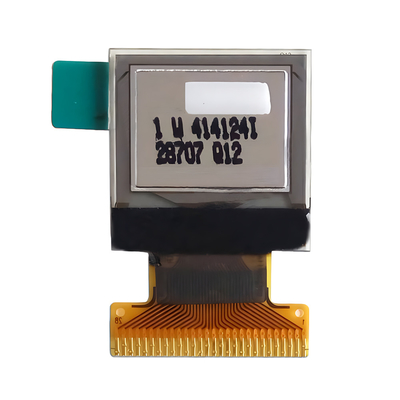

Imagen del producto

Instalaciones y certificados
