Datos del producto:
|
| Producto: | 0Módulo de pantalla OLED de 63 pulgadas | Número de píxeles: | 120x28 píxeles |
|---|---|---|---|
| Control de conducción: | SSD1312 o equivalente | Modo de muestra: | Matriz pasiva |
| Muestra el color: | Monocromático (blanco) | Servicio de conducción: | ¿Qué es la religión? 1/28 |
| Tamaño del panel: | 21.54 x 6.62 x 1.22 (mm) | Área activa: | 15.58 x 3.62 (mm) |
| Pitch de los píxeles: | 0.13 x 0,13 (mm) | Tamaño del pixel: | 0.11 x 0,11 (mm) |
| Dirección de visión: | Todos los ángulos de visión | Interfaz: | I2C |
| Conexión: | Saldado/Hotbar (personalizable) | Número del pin: | 14 pines (puede ser personalizado) |
| Tiempo de vida: | 50,000 horas @60cd/m2 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Modulo de pantalla OLED de 120x28 píxeles,0Módulo de pantalla OLED de 63 pulgadas,Displays OLED i2c monocromáticos |
||
0.63 pulgadas 120x28 píxeles módulo de pantalla OLED, 0,63 pulgadas OEL pantalla de matriz Introducción del producto
El módulo de pantalla OLED SFOS063XZ-7114AN es una pantalla gráfica COG de resolución 120x28, con tamaño diagonal de 0,63 pulgadas.El modelo OLED está diseñado como de calidad industrial que tiene la ventaja de un precio competitivo. El módulo está integrado con SSD1312 IC; admite interfaz I2C. El voltaje de alimentación para la lógica es de 2.8V típico, que oscila entre 1.65V y 3.3V, el voltaje de alimentación para la pantalla es de 8V,Corriente de funcionamiento para VDD es de 180μA, servicio de conducción 1/28.El módulo de visualización SFOS063XZ-7114AN OEL es adecuado para dispositivos portátiles, aplicaciones domésticas inteligentes, etc. Este módulo puede funcionar a temperaturas de -40 °C a +80 °C;su temperatura de almacenamiento oscila entre -40°C y +85°C.
Características
9Esta pantalla OLED de 0,63 pulgadas tiene un tiempo de respuesta más rápido de "10 microsegundos a +25 °C".
10Este producto mono OLED de 0,63 pulgadas tiene un alto brillo y un índice de contraste de hasta 2000:1.
11Este producto OLED de 0,63 pulgadas de bajo costo tiene un menor consumo de energía, lo que reduce las emisiones de CO2.
| Producto: | 0Módulo de pantalla OLED de 63 pulgadas |
| Control del conductor: | SSD1312 o equivalente |
| Interfaz: | I2C |
| Color de visualización: | Monocromático (blanco) |
| Número de píxeles: | 120x28 píxeles |
| Modo de visualización | Matriz pasiva |
| Función de conducción: | ¿Qué es la religión? 1/28 |
| Tamaño del panel: | 21.54 x 6.62 x 1.22 (mm) |
| Área activa: | 15.58 x 3.62 (mm) |
| Pitch de los píxeles: | 0.13 x 0,13 (mm) |
| Tamaño de píxel: | 0.11 x 0,11 (mm) |
| Número de pin: | 14 pines (se pueden personalizar) |
| Dirección de visión: | Todos los ángulos de visión |
| Conexión: | Saldado/Hotbar (personalizable) |
| Tiempo de vida: | 50,000 Horas @60cd/m2 |
| Conformidad: | Conforme con las normas REACH y RoHS |
0.63 pulgadas 120x28 píxeles Módulo de pantalla OLED, 0,63 pulgadas OEL Display de matriz Dibujo del producto
Calificaciones máximas absolutas
Características ópticas
Definición del pin
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.
Se requieren condensadores de carga-bomba entre los terminales.Deben estar flotando cuando el convertidor no esté en uso.
El pin 5,VDD2VBAT
Fuente de alimentación para el circuito del convertidor de corriente continua. Este es el pin de alimentación para el amortiguador interno del convertidor de voltaje CC/CC. Debe estar conectado a una fuente externa cuando se utiliza el convertidor.Se debe conectar al VDD cuando el convertidor no esté en uso..
El pin6, VBREFNo incluido
El pin7, VSS
Este es un pin de tierra que actúa como referencia para los pines lógicos.
El pin8, VDD1
Este es un pin de suministro de voltaje, debe estar conectado a una fuente externa.
El pin9, RES#
Reinicio de energía para controlador y controlador. Este pin es la entrada de la señal de reinicio. Cuando el pin está bajo, se ejecuta la inicialización del chip. Mantenga este pin alto durante el funcionamiento normal.
El pin10, SCL
La transmisión de la información en el bus I2C sigue un sigma de reloj. Cada transmisión de bits de datos se lleva a cabo durante un solo período de reloj de este pin.
El pin11, SDA
Este pin actúa como un canal de comunicación entre el transmisor y el receptor.
Pín 12, IREF
Este pin es el pin de referencia de la corriente del segmento. Se debe conectar una resistencia entre este pin y el VSS. Establezca la corriente en un máximo de 12,5 uA.
El pin13, VCOMH
Este pin es el pin de entrada para el alto nivel de salida de voltaje para las señales COM. El condensador debe conectarse entre este pin y el VSS.
El pin14, VCC
Fuente de alimentación para el panel OEL. Este es el pin de alimentación de voltaje más positivo del chip. Un condensador de estabilización debe estar conectado entre este pin y el VSS cuando se utiliza el convertidor.Debe estar conectado a una fuente externa cuando el convertidor no esté en uso..

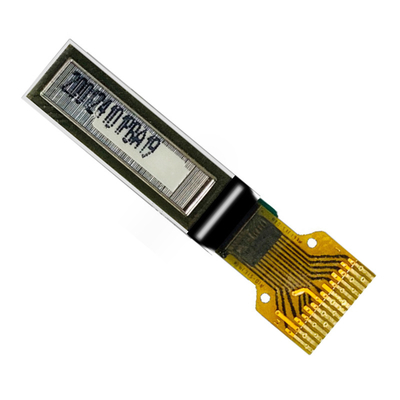

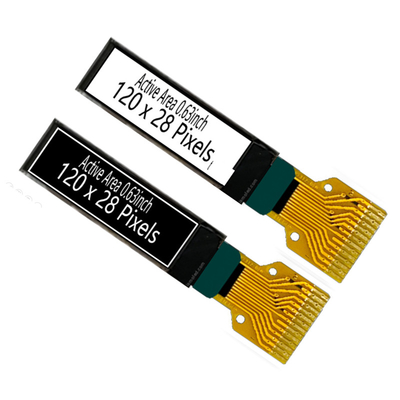

0.63 pulgadas 120x28 píxeles módulo de pantalla OLED, 0,63 pulgadas OEL pantalla de matrizImagen del producto
Instalaciones de fábrica y certificados
Las pantallas gráficas OLED de SAEF Technology están disponibles en tres estructuras mecánicas, incluidas la tecnología de matriz pasiva COB, COG y TAB.Disponibilidad de resolución OLED gráfica monocromática en pantalla gráfica OLED de 50x16, 64x128 OLED, 100x16 OLED, 100x32 gráfico OLED, 200x16 gráfico OLED, OLED 128x32, pantalla OLED 128x64, OLED 128x128, y 256x64 OLED Display.Las pantallas gráficas OLED de la gama de productos SAEF cuentan con controladores y interfaces integradas que incluyen dispositivos paralelos.Estos módulos de pantalla OLED tienen voltajes de 3V o 5V dependiendo de la resolución/color.
SAEF ofrece una amplia gama de módulos de pantalla OLED en tamaños de 0,42" a 5,5" OLED, tales como 0,42" micro OLED Display, 0,49" OLED Display, 0,5" OLED Display, 0,54" OLED Display, 0,63" OLED Display, 0.Display OLED pequeño de 66 pulgadas, 0,69" OLED, 0,91" OLED Display, 0,95" OLED, 0,96" OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display, y soluciones de diseño personalizadas.
