Datos del producto:
|
| Producto: | Pantalla LCD TFT de 7 pulgadas | Temperatura de operación.: | -30 °C a +75 °C |
|---|---|---|---|
| Luminancia superficial: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Resolución: | 1024 RGB x 600 |
| Interfaz: | RGB | Número del pin: | 50 pines |
| Dirección de visión: | IPS, todos los ángulos de visión (85/85/85/85) | Esquema de la oscuridad.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Área activa: | 154.21 ((H) x 85.92 ((V) (mm) | pantalla táctil: | CTP Opcional |
| Tratamiento de la superficie: | Revestimiento duro ((3H) | Muestra los colores: | 16,7 M |
| Conexión: | Enchufe | Temperatura de almacenamiento.: | -30 °C a +80 °C |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display TFT PCAP de 7 pulgadas,Display TFT de PCAP de 1000 nits |
||
7 pulgadas PCAP TFT Display 1024x600 1000nits RGB Temperatura de funcionamiento amplia Introducción del producto
La pantalla TFT LCD SFTO700XC-7026AN es una pantalla de 7 pulgadas tipo IPS con ángulos de visión completos con una resolución de 1024x600 píxeles.esta pantalla TFT SFTO700XC-7026AN está operada a 3.3V (tensión de potencia), Vdd es de 3,0V a 3,6V.
Este módulo TFT LCD SFTO700XC-7026AN tiene una luminancia de 1000cd/m2.El LCD táctil TFT SFTO700XC-7026AN está en buenas condiciones de calidadComo una pantalla de grado industrial, este producto se utiliza ampliamente en aplicaciones industriales y médicas, terminal POS bancario, HMI, automatización del hogar, sistema de seguridad, etc.
| Producto: | Pantalla LCD TFT de 7 pulgadas |
| Luminancia de la superficie: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Temperatura de funcionamiento | -30 °C a +75 °C |
| Temperatura de almacenamiento: | -30°C a +80°C |
| Número del pin: | 50 pines |
| Resolución: | 1024 RGB x 600 |
| Interfaz: | RGB |
| Dirección de visión: | IPS, todo el ángulo de visión (85/85/85/85) |
| Área activa: | 154.21 ((H) x 85.92 ((V) (mm) |
| Esquema de la luz: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Pantalla táctil: | CTP Opcional |
| Color de visualización: | 16.7 M |
| Tratamiento de la superficie: | Revestimiento duro ((3H) |
| Conexión: | Enchufe |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 |
| Conformidad: | Conforme con las normas REACH y RoHS |
Características
Este TFT LCD de 7 pulgadas es un TFT LCD de matriz activa de color que utiliza TFT de silicio amorfo (ThinFilm Transistors) como dispositivos de conmutación activos.
Esta pantalla LCD PCAP TFT de 7 pulgadas está diseñada con pantalla táctil capacitiva, el vidrio de la cubierta se puede personalizar según los requisitos del cliente.
Esta pantalla TFT de 7 pulgadas es con Gamut de Color Tipo. 50% Min.45%.
El tiempo de respuesta de este TFT LCD de 12,1 pulgadas es típicamente 30 ms, máximo 35 ms.
Esta pantalla TFT de 7 pulgadas 1024x600 tiene una relación de contraste de Tipo:1000 Min:800.
Este TFT RGB de 7 pulgadas funciona a una amplia temperatura que oscila entre -30 grados y +75 grados.
Esta pantalla TFT de 7 pulgadas es una pantalla LCD estándar de interfaz RGB de 50 pines.
Pantalla LCD TFT de 7 pulgadas con gran temperatura de funcionamiento 1024x600 HMI Pantalla RGB 50 pines Dibujo del producto
Especificaciones eléctricas del módulo LCD
Definición del pin
I: entrada, O: salida, P: potencia
Nota 1: Se selecciona el modo DE/SYNC. Normalmente se tira hacia arriba.Cuando se selecciona el modo DE, MODE=1 ¢, VS y HS deben tirar hacia arriba.Cuando se selecciona el modo SYNC, MODE= ¢0 ¢, DE debe estar conectado a tierra.
Nota 2: Cuando se introduzcan datos RGB de 18 bits, los dos bits bajos de datos R, G y B deben estar en tierra.
Nota 3: Los datos se fijarán en el borde de caída del DCLK.

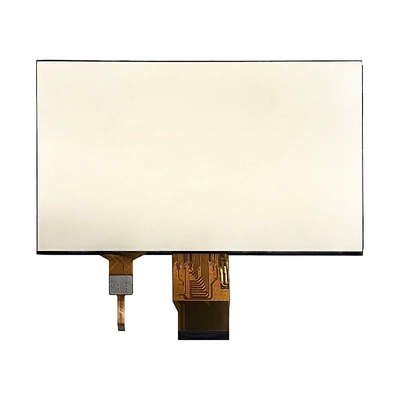

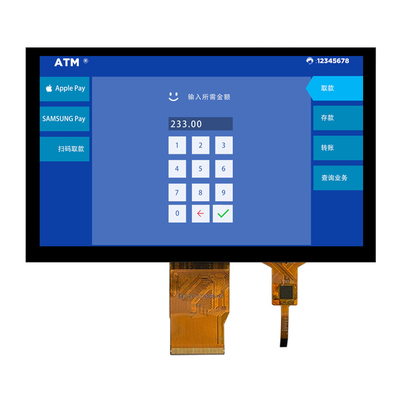

Imagen del producto de 7 pulgadas PCAP TFT Display 1024x600 1000nits RGB Temperatura de funcionamiento amplia
Instalaciones de fábrica y certificados
Pantalla táctil de capacidad proyectada (PCAP)
La tecnología táctil de capacidad proyectada (PCAP) ofrece una respuesta rápida y sensible y una fiabilidad de nivel profesional combinada.La pantalla táctil capacitiva proyectada de Saef Technology está diseñada para estrictosTambién podemos combinar pantallas táctiles PCAP con pantallas de cristal líquido (LCD),que es una solución integrada integrada que ayuda a simplificar la cadena de suministro y el montaje.
Capa de vidrio:
1Forma: Tamaños, formas, tratamientos de bordes, agujeros y recortes a medida
2Color: Impresión de seda, logotipo
3Material de vidrio: vidrio Gorilla, vidrio templado, PMMA
4Tratamientos: espejo, AG, AR, AF
El sensor:
1Material del sensor: vidrio, película, película + película
2FPC: diseño de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix y así sucesivamente
4Interfaz: I2C, USB y RS232
