Datos del producto:
|
| Producto: | Modulo de visualización OLED de 0,96" | Número de píxeles: | pixeles 128x64 |
|---|---|---|---|
| Control de conducción: | SSD1315 o equivalente | Modo de muestra: | Matriz pasiva |
| Muestra el color: | Monocromático (blanco) | Servicio de conducción: | deber 1/64 |
| Tamaño del panel: | 24.7 x 16.6 x 1.3 (mm) | Área activa: | 21.74 x 11.175 (mm) |
| Pitch de los píxeles: | 0.17 x 0,175 (mm) | Tamaño del pixel: | 0.15 x 0,15 (mm) |
| Dirección de visión: | Todos los ángulos de visión | Interfaz: | I2C, SPI opcional |
| Conexión: | Enchufe | Número del pin: | 30 pines (puede ser personalizado) |
| Temperatura de funcionamiento.: | -40oC - +70oC | Temperatura de almacenamiento.: | -40C - +85C |
| Tiempo de vida: | 50,000 horas @60cd/m2 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Módulo de la exhibición de 0,96 pulgadas OLED,exhibición oled 128x64 |
||
Precio mayorista Modulo de pantalla OLED de 0,96 pulgadas 128x64 píxeles SPI IIC Interfaz Conexión enchufable Introducción del producto
El módulo de pantalla OLED SFOS096XZ-7120AP es una pantalla gráfica COG de resolución 128x64, con un tamaño diagonal de 0.96 pulgadas.El modelo OLED está diseñado como de calidad industrial que tiene la ventaja de un precio competitivo. El módulo está integrado con SSD1315 IC; admite interfaz I2C y SPI. El voltaje de alimentación para la lógica es de 2.8V, el voltaje de alimentación para la pantalla es de 9V, la corriente de funcionamiento para VDD es de 160μA,trabajo de conducción 1/64.
El módulo de visualización SFOS096XZ-7120AP OEL es adecuado para dispositivos portátiles, aplicaciones domésticas inteligentes, etc. Este módulo puede funcionar a temperaturas de -40 °C a +70 °C;su temperatura de almacenamiento oscila entre -40°C y +85°C.
| Producto: | Modulo de pantalla OLED de 0,96" |
| Número de píxeles: | 128x64 píxeles |
| Control del conductor: | SSD1315 o equivalente |
| Modo de visualización | Matriz pasiva |
| Color de visualización: | Monocromático (blanco) |
| Función de conducción: | ¿Qué es la religión? 1/64 |
| Área activa: | 21.74 x 11.175 (mm) |
| Tamaño del panel: | 24.7 x 16.6 x 1.3 (mm) |
| Pitch de los píxeles: | 0.17 x 0,175 (mm) |
| Tamaño de píxel: | 0.15 x 0,15 (mm) |
| Interfaz: | I2C, SPI Opcional |
| Dirección de visión: | Todos los ángulos de visión |
| Conexión: | Enchufe |
| Número de pin: | 30 pines (se pueden personalizar) |
| Temperatura de funcionamiento | -40oC - +70oC |
| Temperatura de almacenamiento: | -40oC - +85oC |
| Tiempo de vida: | 50,000 Horas @60cd/m2 |
| Conformidad: | Conforme con las normas REACH y RoHS |
Precio mayorista Modulo de pantalla OLED de 0,96 pulgadas 128x64 píxeles SPI IIC Interfaz Conexión enchufable Dibujo del producto
Definición del pin
Pin1, N.C. (GND),Los pines de soporte pueden reducir las influencias de las tensiones en los pines de función. Estos pines deben estar conectados a tierra externa como el circuito de protección ESD.
Pin2, Pin3, Pin4, Pin5, y luego...Terminal positivo del condensador de inversión de vuelo, terminal negativo del condensador de impulso de vuelo, se requieren condensadores de bomba de carga entre los terminales.Deben estar flotando cuando el convertidor no esté en uso.
El pin6, VBATFuente de alimentación para el circuito del convertidor de voltaje CC/DC Este es el pin de alimentación para el amortiguador interno del convertidor de voltaje CC/CC. Debe estar conectado a una fuente externa cuando se utiliza el convertidor.Se debe conectar al VDD cuando el convertidor no esté en uso.
El pin7, Pin12, Pin16, Pin21~25, N.C.Los pines NC entre los pines de función están reservados para un diseño compatible y flexible.
El pin8, VSS,Este es un pin de tierra. Actúa como referencia para los pines lógicos. Debe estar conectado a tierra externa.
El pin9, VDD,Este es un pin de suministro de voltaje. Debe estar conectado a una fuente externa.
El pin10, Pin11, BS0, BS1,Selección de protocolo de comunicaciónEstos pines son la entrada de selección de la interfaz MCU.
El pin13, CS#,Chip Select Este pin es la entrada de selección de chip. El chip está habilitado para la comunicación MCU solo cuando CS # está bajado.
El pin14, RST#,Reinicio de energía para controlador y controlador Este pin es la entrada de señal de reinicio. Cuando el pin está bajo, se ejecuta la inicialización del chip. Mantenga este pin alto durante el funcionamiento normal.
El pin15, D/C#,Control de datos/comando. Este pin es el pin de control de datos/comando. Cuando el pin se tira hacia arriba, la entrada en D7~D0 se trata como datos de visualización. Cuando el pin se tira hacia abajo, el control de datos se realiza en el punto D7~D0.la entrada en D7~D0 se transferirá al registro de comandosCuando el pin se tira de arriba y se selecciona el modo de interfaz serial, los datos en SDIN se interpretarán como datos. Cuando se tira de abajo, los datos en SDIN se transferirán al registro de comandos.En modo I2C, este pin actúa como SA0 para la selección de direcciones de esclavos. Para una relación detallada con las señales de interfaz MCU, consulte los Diagramas de características de tiempo.
El pin18~Pin20, D0~D2,Estos pines son buses de datos bidireccionales que se conectan al bus de datos de MCU. Se recomienda atar los pins no utilizados a LOW. Cuando se selecciona el modo de interfaz serial, el bus de datos se conecta al bus de datos de MCU.D2 debe estar vinculado a LOW o unido a D1 como entrada de datos de serieCuando se selecciona el modo I2C, D2, D1 debe estar unido y servir como SDAout, SDAin en aplicación y D0 es la entrada de reloj serial, SCL.
El pin 26,IREF,Este pin es el pin de referencia de la corriente del segmento. Se debe conectar una resistencia entre este pin y el VSS. Establezca la corriente en un máximo de 12.5 A.
El pin 27,VCOMH,Este pin es el pin de entrada para el alto nivel de salida de voltaje para las señales COM. Un condensador debe conectarse entre este pin y VSS.
El pin 28,VCC,Fuente de alimentación para el panel OEL. Este es el pin de alimentación de voltaje más positivo del chip. Un condensador de estabilización debe estar conectado entre este pin y el VSS cuando se utiliza el convertidor.Debe estar conectado a una fuente externa cuando el convertidor no esté en uso..
El pin 29,¿ Qué es eso?,Este es un pin de tierra analógico. Debe conectarse al VSS externamente.
Pin30, N.C. (GND),Los pines de soporte pueden reducir las influencias de las tensiones en los pines de función. Estos pines deben estar conectados a tierra externa como el circuito de protección ESD.
Clasificación máxima absoluta
Características ópticas
* Medición óptica realizada a VDD1 = 2,8 V, VPP = 8,0 V y 7,4 V. La configuración del software sigue la sección 4.4 Inicialización.
Contenido de las pruebas de fiabilidad
* Las muestras utilizadas para los ensayos anteriores no incluyen el polarizador.
* No se observa condensación de humedad durante los ensayos.

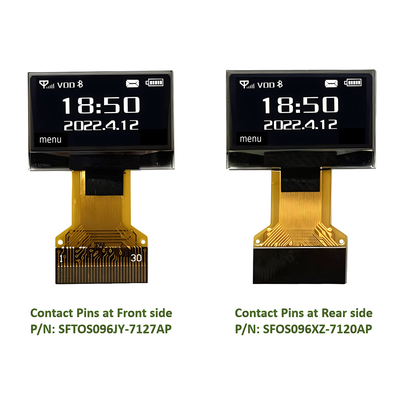

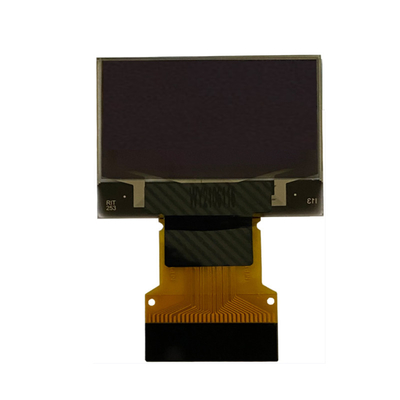

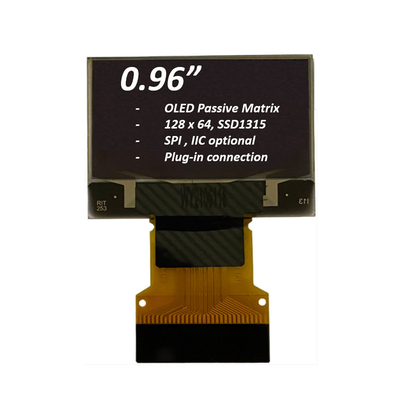

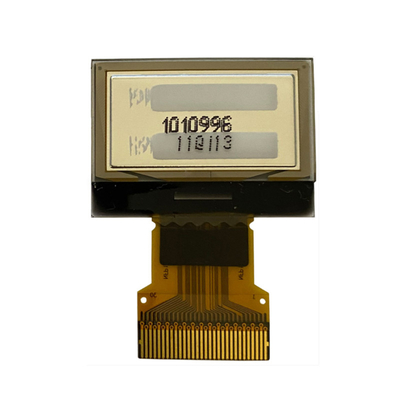

Precio mayorista Modulo de pantalla OLED de 0,96 pulgadas 128x64 Pixel SPI IIC Interfaz Conexión enchufable Product Imagen
SAEF Technology es un proveedor profesional de módulos OLED. Proporcionamos una amplia gama de pantallas OLED de matriz pasiva estándar (PMOLED) / OLED dot matrix y módulos OLED de diseño personalizado,Displays gráficos y paneles de visualización OLEDLa estructura mecánica incluye tipos de Chip on Board (COB), Chip on Glass (COG) y TAB (Tape Automated Bonded). Los clientes pueden actualizar las aplicaciones de STN LCD a pantallas OLED fácilmente.Los módulos SAEF OLED presentan todas las ventajas importantes:
Las pantallas gráficas OLED de SAEF Technology están disponibles en tres estructuras mecánicas, incluidas la tecnología de matriz pasiva COB, COG y TAB.Disponibilidad de resolución OLED gráfica monocromática en pantalla gráfica OLED de 50x16, 64x128 OLED, 100x16 OLED, 100x32 gráfico OLED, 200x16 gráfico OLED, OLED 128x32, pantalla OLED 128x64, OLED 128x128, y 256x64 OLED Display.Las pantallas gráficas OLED de la gama de productos SAEF cuentan con controladores y interfaces integradas que incluyen dispositivos paralelos.Estos módulos de pantalla OLED tienen voltajes de 3V o 5V dependiendo de la resolución/color.
SAEF ofrece una amplia gama de módulos de pantalla OLED en tamaños de 0,42" a 5,5" OLED, como 0,42" micro OLED Display, 0,49" OLED Display, 0,5" OLED Display, 0,54" OLED Display, 0,66" mini OLED Display,Display OLED de 0,69 pulgadas, 0,77 pulgadas, módulo de pantalla OLED de 0,87 pulgadas.y soluciones de diseño personalizadas.
