Datos del producto:
|
| Producto: | 0Módulo de pantalla OLED de 54 pulgadas | Número de píxeles: | 96x32 píxeles |
|---|---|---|---|
| Control de conducción: | CH1115 o equivalente | Modo de muestra: | Matriz pasiva |
| Muestra el color: | Monocromático (blanco) | Servicio de conducción: | 3/32 Trabajo |
| Tamaño del panel: | 18.52 x 7.04 x 1.22 (mm) | Área activa: | 12.46 x 4.14 (mm) |
| Pitch de los píxeles: | 0.13 x 0,13 (mm) | Tamaño del pixel: | 0.11 x 0,11 (mm) |
| Dirección de visión: | Todos los ángulos de visión | Interfaz: | I2C |
| Conexión: | Saldado/Hotbar (personalizable) | Número del pin: | 14 pines (puede ser personalizado) |
| Tiempo de vida: | 50,000 horas @60cd/m2 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 0Displays OLED I2C de 54 pulgadas,Displays OLED I2C de 96x32 |
||

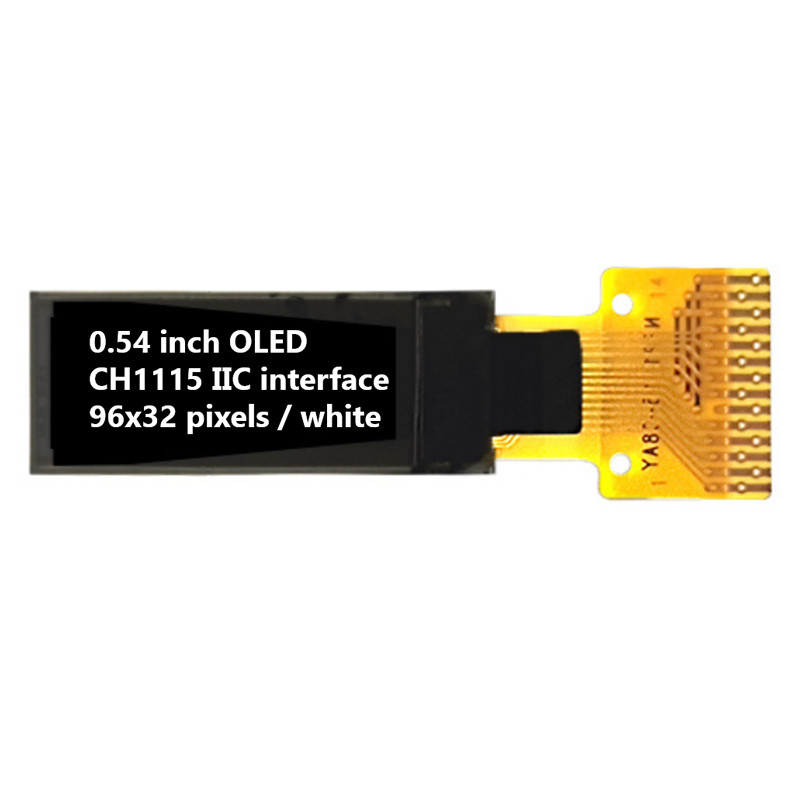

0.54 pulgadas 96x32 píxeles OLED Display China proveedor de fábrica, 0,54 pulgadas OEL Display de matriz Introducción del producto
El módulo de pantalla OLED SFOS054XZ-7113AN es una pantalla gráfica COG de resolución 96x32, con tamaño diagonal de 0,54 pulgadas.El modelo OLED está diseñado como de calidad industrial que tiene la ventaja de un precio competitivo. El módulo está integrado con IC CH1115; admite interfaz I2C. El voltaje de alimentación para la lógica es de 2.8V, el voltaje de alimentación para la pantalla es de 9V, la corriente de funcionamiento para VDD es de 180μA, el deber de conducción es de 1/32.
El módulo de visualización SFOS054XZ-7113AN OEL es adecuado para dispositivos portátiles, aplicaciones domésticas inteligentes, etc. Este módulo puede funcionar a temperaturas de -40 °C a +80 °C;su temperatura de almacenamiento oscila entre -40°C y +85°C.
| Producto: | 0Módulo de pantalla OLED de 54 pulgadas |
| Número de píxeles: | 96x32 píxeles |
| Control del conductor: | CH1115 o equivalente |
| Modo de visualización | Matriz pasiva |
| Color de visualización: | Monocromático (blanco) |
| Función de conducción: | 3/32 Trabajo |
| Tamaño del panel: | 18.52 x 7.04 x 1.22 (mm) |
| Área activa: | 12.46 x 4.14 (mm) |
| Pitch de los píxeles: | 0.13 x 0,13 (mm) |
| Tamaño de píxel: | 0.11 x 0,11 (mm) |
| Dirección de visión: | Todos los ángulos de visión |
| Interfaz: | I2C |
| Conexión: | Saldado/Hotbar (personalizable) |
| Número de pin: | 14 pines (se pueden personalizar) |
| Tiempo de vida: | 50,000 Horas @60cd/m2 |
| Conformidad: | Conforme con las normas REACH y RoHS |
SAEF Technology es un proveedor profesional de módulos OLED. Proporcionamos una amplia gama de pantallas OLED de matriz pasiva estándar (PMOLED) / OLED dot matrix y módulos OLED de diseño personalizado,Displays gráficos y paneles de visualización OLEDLa estructura mecánica incluye tipos de Chip on Board (COB), Chip on Glass (COG) y TAB (Tape Automated Bonded). Los clientes pueden actualizar las aplicaciones de STN LCD a pantallas OLED fácilmente.Los módulos SAEF OLED presentan todas las ventajas importantes:
Las pantallas gráficas OLED de SAEF Technology están disponibles en tres estructuras mecánicas, incluidas la tecnología de matriz pasiva COB, COG y TAB.Disponibilidad de resolución OLED gráfica monocromática en pantalla gráfica OLED de 50x16, 64x128 OLED, 100x16 OLED, 100x32 gráfico OLED, 200x16 gráfico OLED, OLED 128x32, pantalla OLED 128x64, OLED 128x128, y 256x64 OLED Display.Las pantallas gráficas OLED de la gama de productos SAEF cuentan con controladores y interfaces integradas que incluyen dispositivos paralelos.Estos módulos de pantalla OLED tienen voltajes de 3V o 5V dependiendo de la resolución/color.
SAEF ofrece una amplia gama de módulos de pantalla OLED en tamaños de 0,42" a 5,5" OLED, como pantalla micro OLED de 0,42", pantalla OLED de 0,49", pantalla OLED de 0,5", pantalla OLED de 0,54", pantalla OLED de 0,49", pantalla OLED de 0,49", pantalla OLED de 0,54", pantalla OLED de 0,49", pantalla OLED de 0,49" y pantalla OLED de 0,54".Display OLED pequeño de 66 pulgadas, 0,69" OLED, 0,91" OLED Display, 0,95" OLED, 0,96" OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display, y soluciones de diseño personalizadas.
0.54 pulgadas 96x32 píxeles OLED Display China proveedor de fábrica, 0,54 pulgadas OEL Display de matriz PRodocto Dibujo
Definición del pin
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.
Se requieren condensadores de carga-bomba entre los terminales.Deben estar flotando cuando el convertidor no esté en uso.
El pin 5,VDD2VBAT
Fuente de alimentación para el circuito del convertidor de corriente continua. Este es el pin de alimentación para el amortiguador interno del convertidor de voltaje CC/CC. Debe estar conectado a una fuente externa cuando se utiliza el convertidor.Se debe conectar al VDD cuando el convertidor no esté en uso..
El pin6, VBREFNo incluido
El pin7, VSS
Este es un pin de tierra que actúa como referencia para los pines lógicos.
El pin8, VDD1
Este es un pin de suministro de voltaje, debe estar conectado a una fuente externa.
El pin9, RES#
Reinicio de energía para controlador y controlador. Este pin es la entrada de la señal de reinicio. Cuando el pin está bajo, se ejecuta la inicialización del chip. Mantenga este pin alto durante el funcionamiento normal.
El pin10, SCL
La transmisión de la información en el bus I2C sigue un sigma de reloj. Cada transmisión de bits de datos se lleva a cabo durante un solo período de reloj de este pin.
El pin11, SDA
Este pin actúa como un canal de comunicación entre el transmisor y el receptor.
Pín 12, IREF
Este pin es el pin de referencia de la corriente del segmento. Se debe conectar una resistencia entre este pin y el VSS. Establezca la corriente en un máximo de 12,5 uA.
El pin13, VCOMH
Este pin es el pin de entrada para el alto nivel de salida de voltaje para las señales COM. El condensador debe conectarse entre este pin y el VSS.
El pin14, VCC
Fuente de alimentación para el panel OEL. Este es el pin de alimentación de voltaje más positivo del chip. Un condensador de estabilización debe estar conectado entre este pin y el VSS cuando se utiliza el convertidor.Debe estar conectado a una fuente externa cuando el convertidor no esté en uso..
Clasificación máxima absoluta
Nota 1: Todas las tensiones anteriores se basan en VSS = 0V.
Nota 2: Cuando este módulo se utilice más allá de las capacidades máximas absolutas anteriores, puede producirse una rotura permanente del módulo.Es conveniente utilizar este módulo en las condiciones establecidas en la sección 3.."Optica y Características eléctricas". Si este módulo se utiliza más allá de estas condiciones, puede ocurrir un mal funcionamiento del módulo y la fiabilidad del módulo puede deteriorarse.
Nota 3: Los rangos de temperatura definidos no incluyen el polarizador.
Nota 4: VPP = 7,5 V, Ta = 25 °C, 50% tablero de ajedrez.La configuración del software sigue la sección 4.4 Inicialización.El final de la vida útil se especifica como el 50% del brillo inicial alcanzado.La temperatura de la habitación durante la vida útil media se estima mediante la operación acelerada en condiciones de alta temperatura..
Características ópticas
* Medición óptica realizada a VDD1 = 2,8 V, VPP = 8,0 V y 7,4 V. La configuración del software sigue la sección 4.4 Inicialización.
Contenido de las pruebas de fiabilidad
* Las muestras utilizadas para los ensayos anteriores no incluyen el polarizador.
* No se observa condensación de humedad durante los ensayos.

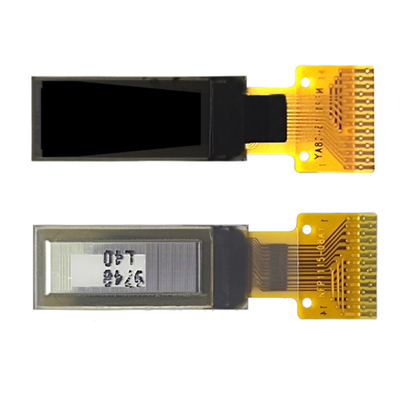

0.54 pulgadas 96x32 píxeles OLED Display China proveedor de fábrica, 0,54 pulgadas OEL Display de matriz Imagen del producto
