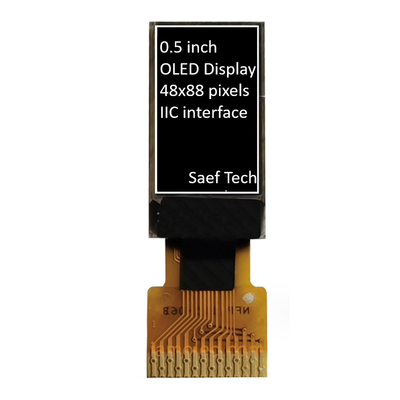

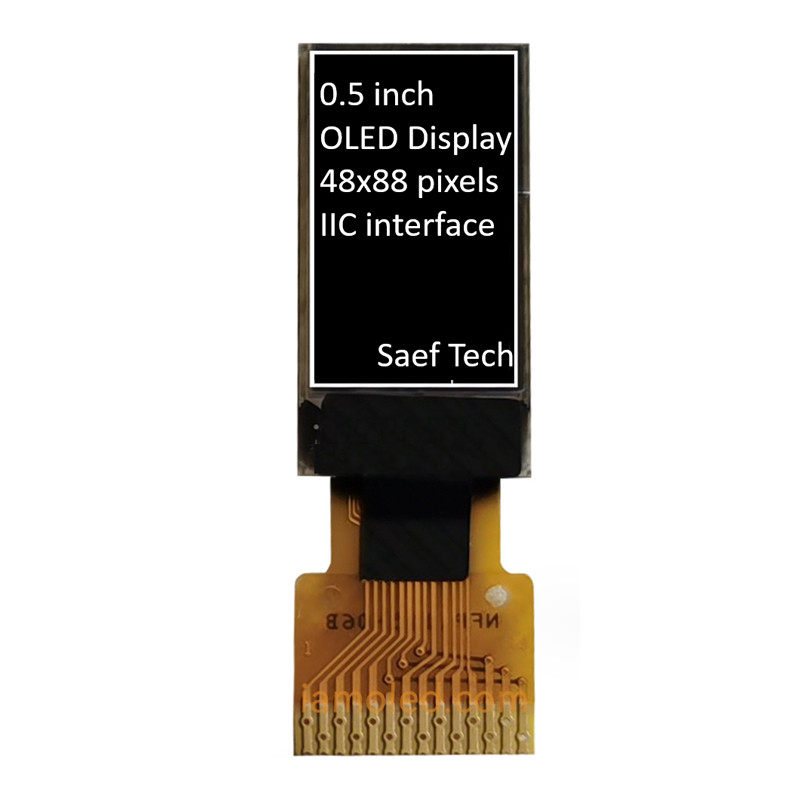

0Módulo de pantalla OLED de.5 pulgadas 88x48 píxeles Matriz pasiva con interfaz I2C

0Modulo de pantalla OLED de.5 pulgadas 88x48, módulo de pantalla OEL de 0.5 pulgadasIntroducción del producto

El módulo de pantalla OLED SFOS050XZ-7112AN es una pantalla gráfica COG de resolución 88x48, con tamaño diagonal de 0,5 pulgadas.El modelo OLED está diseñado como de calidad industrial que tiene la ventaja de un precio competitivo. El módulo está integrado con IC CH1115; admite interfaz I2C. El voltaje de alimentación para la lógica es de 2.8V, el voltaje de alimentación para la pantalla es de 9V, la corriente de funcionamiento para VDD es de 180μA, el deber de conducción es de 1/48.

El módulo de visualización SFOS050XZ-7112AN OEL es adecuado para dispositivos portátiles, aplicaciones domésticas inteligentes, etc. Este módulo puede funcionar a temperaturas de -40 °C a +80 °C;su temperatura de almacenamiento oscila entre -40°C y +85°C.

0Modulo de pantalla OLED de.5 pulgadas 88x48 píxeles, módulo de pantalla OEL de 0.5 pulgadas PRodocto Dibujo

Definición del pin

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.

Se requieren condensadores de carga-bomba entre los terminales.Deben estar flotando cuando el convertidor no esté en uso.

El pin 5,VDD2VBAT

Fuente de alimentación para el circuito del convertidor de corriente continua. Este es el pin de alimentación para el amortiguador interno del convertidor de voltaje CC/CC. Debe estar conectado a una fuente externa cuando se utiliza el convertidor.Se debe conectar al VDD cuando el convertidor no esté en uso..

El pin6, VBREFNo incluido

El pin7, VSS

Este es un pin de tierra que actúa como referencia para los pines lógicos.

El pin8, VDD1

Este es un pin de suministro de voltaje, debe estar conectado a una fuente externa.

El pin9, RES#

Reinicio de energía para controlador y controlador. Este pin es la entrada de la señal de reinicio. Cuando el pin está bajo, se ejecuta la inicialización del chip. Mantenga este pin alto durante el funcionamiento normal.

El pin10, SCL

La transmisión de la información en el bus I2C sigue un sigma de reloj. Cada transmisión de bits de datos se lleva a cabo durante un solo período de reloj de este pin.

El pin11, SDA

Este pin actúa como un canal de comunicación entre el transmisor y el receptor.

Pín 12, IREF

Este pin es el pin de referencia de la corriente del segmento. Se debe conectar una resistencia entre este pin y el VSS. Establezca la corriente en un máximo de 12,5 uA.

El pin13, VCOMH

Este pin es el pin de entrada para el alto nivel de salida de voltaje para las señales COM. El condensador debe conectarse entre este pin y el VSS.

El pin14, VCC

Fuente de alimentación para el panel OEL. Este es el pin de alimentación de voltaje más positivo del chip. Un condensador de estabilización debe estar conectado entre este pin y el VSS cuando se utiliza el convertidor.Debe estar conectado a una fuente externa cuando el convertidor no esté en uso..

Nota 1: Todas las tensiones anteriores se basan en VSS = 0V.

Nota 2: Cuando este módulo se utilice más allá de las capacidades máximas absolutas anteriores, puede producirse una rotura permanente del módulo.Es conveniente utilizar este módulo en las condiciones establecidas en la sección 3.."Optica y Características eléctricas". Si este módulo se utiliza más allá de estas condiciones, puede ocurrir un mal funcionamiento del módulo y la fiabilidad del módulo puede deteriorarse.

Nota 3: Los rangos de temperatura definidos no incluyen el polarizador.

Nota 4: VPP = 7,5 V, Ta = 25 °C, 50% tablero de ajedrez.La configuración del software sigue la sección 4.4 Inicialización.El final de la vida útil se especifica como el 50% del brillo inicial alcanzado.La temperatura de la habitación durante la vida útil media se estima mediante la operación acelerada en condiciones de alta temperatura..

* Medición óptica realizada a VDD1 = 2,8 V, VPP = 8,0 V y 7,4 V. La configuración del software sigue la sección 4.4 Inicialización.

Configuración externa

{RES=1; delay(1000); RES=0; delay(1000); RES=1; delay(1000); write_i(0xAE); /*display off*/ write_i(0x00); /*set lower column address*/ write_i(0x10); /*set higher column address*/ write_i(0xB0);/*poner dirección de página*/ escribir_i(0x40); /* establecer las líneas de inicio de la pantalla*/ write_i(0x81); /* control del contrato*/ write_i(0x88); /* 4d*/ write_i(0x82); /* iref resistencia establecer y ajustar ISEG*/ write_i(0x00); write_i(0xA1);/*segmento de conjunto remap 0xA0*/ write_i(0xA2)Se puede utilizar para la configuración de hardware de los paneles de segmentación: /*configurar la configuración de hardware*/ write_i(0xA4); /*desactivar toda la pantalla encendida (0xA4/0xA5)*/ write_i(0xA6); /*normal / inversa*/ write_i(0xA8); /*relación de múltiplex*/ write_i(0x3F);/* deber = 1/64*/ escribir_i(0xC8); /*Com dirección de escaneo 0XC0*/ write_i(0xD3); /*set pantalla desplazamiento*/ write_i(0x00); /* */ write_i(0xD5); /*set osc división*/ write_i(0xa0); write_i(0xD9); /*set período de pre-carga*/ write_i(0x22);Escribe_i(0xdb); /*set vcomh*/ write_i(0x40); write_i(0x31); /* Set pump 7.4v */ write_i(0xad); /*set charge pump enable*/ write_i(0x8a); /*Set DC-DC enable (0x8a=disable; 0x8b=enable) */ write_i(0xAF);/* display ON*/}void write_i(unsigned char ins) { char m sin firmar,da; int j sin firma; DC=0; CS=0; da=ins;for(j=0; j<8; j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;}void write_d(unsigned char dat) { unsigned char m,da;Int j sin firmar; DC=1; CS=0; da=dat; for(j=0; j<8; j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;} void delay ((unsigned int i) { while(i>0) { i--; }}

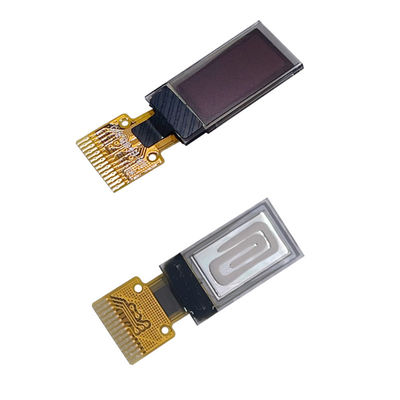

0Módulo de pantalla OLED de.5 pulgadas 88x48 píxeles, módulo de pantalla OEL de 0.5 pulgadasImagen del producto

Instalaciones de fábrica y certificados

SAEF Technology es un proveedor profesional de módulos OLED

Proporcionamos una amplia gama de pantallas OLED de matriz pasiva estándar (PMOLED) / OLED dot matrix y módulos OLED de diseño personalizado, pantallas OLED gráficas y paneles de pantalla OLED.La estructura mecánica incluye el chip a bordo (COB)Los módulos SAEF OLED se presentan con todas las ventajas importantes de los módulos SAEF OLED y SAEF OLED.:

• Tiempo de respuesta más rápido ️A +25 °C 10 μsec.
• Ángulo de visión ilimitado hasta 175 grados
• Delgado
• Alto brillo
• Con una relación de contraste alta ≤ 10000No se puede.
• Temperatura de funcionamiento amplia -40 °C ~ 80 °C
• Consumo de energía más bajo

Las pantallas gráficas OLED de SAEF Technology están disponibles en tres estructuras mecánicas, incluidas la tecnología de matriz pasiva COB, COG y TAB.Disponibilidad de resolución OLED gráfica monocromática en pantalla gráfica OLED de 50x16, 64x128 OLED, 100x16 OLED, 100x32 gráfico OLED, 200x16 gráfico OLED, OLED 128x32, pantalla OLED 128x64, OLED 128x128, y 256x64 OLED Display.Las pantallas gráficas OLED de la gama de productos SAEF cuentan con controladores y interfaces integradas que incluyen dispositivos paralelos.Estos módulos de pantalla OLED tienen voltajes de 3V o 5V dependiendo de la resolución/color.

SAEF ofrece una amplia gama de módulos de pantalla OLED en tamaños de 0,42 "a 5,5" OLED, como 0,42" micro OLED Display, 0,49" OLED Display, 0,5" OLED Display, 0,66" mini OLED Display, 0,69" OLED, 0,05" OLED Display.Pantalla OLED de 91 pulgadas, pantalla OLED de 0,95", pantalla OLED de 0,96", pantalla OLED de 1,5", pantalla OLED de 2", OLED de 2,4", pantalla OLED de 2,7", pantalla OLED de 5,5", y soluciones de diseño personalizadas.
