Datos del producto:
|
| Palabras clave: | 21Display TFT PCAP de 5 pulgadas | Resolución: | pixeles 1920*1080 |
|---|---|---|---|
| Tamaño del LCD: | 495.6 x 292,2 x 10,57 mm (con toque) | LCD con toque: | 526 x 324 x 15,16 mm (con toque) |
| Área activa: | 476.064 ((H) x 267.786 ((V) mm | Interfaz LCD: | El LVDS |
| Interfaz CTP: | El USB | Pantalla táctil: | CTP (pantalla táctil capacitiva proyectiva) |
| Luminancia superficial: | 1000 cd/m2 | Temperatura de funcionamiento.: | -10°C a +60°C |
| Temperatura de almacenamiento.: | -20℃ a +60℃ | Tipo de pantalla: | Ángulos de visión completos del IPS |
| Tratamiento de la superficie: | Neblina el 25%, 3H | Relación de contraste: | 1000 |
| Muestra el color: | 16,7 M | Duración del LED: | 30.000 horas |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display TFT de PCAP con FHD,Display TFT del PCAP de la LVDS,21Display TFT PCAP de 5 pulgadas |
||
** Descarga de la hoja de datos **
PCAP TFT Display 21.5 pulgadas FHD 1920*1080 Resolución, LVDS 21.5 pulgadas TFT LCD Display con controlador de luz de fondo LED incorporado Descripción del producto
SFTO2150SM-7048A3CT PCAP TFT LCD display es un módulo TFT LCD de matriz activa a color de 21,5 pulgadas que utiliza TFTs de silicio amorfo (Transistores de película delgada) como dispositivos de conmutación activos.SFTO2150SMT-7048A-CT PCAP TFT módulo de visualización LCD tiene un 21Área activa medida en diagonal de.5 pulgadas con resoluciones Full-HD (1920 horizontal por 1080 vertical).Puntos azules que están dispuestos en banda vertical y este módulo puede mostrar 16.7M ((redondeado) ((6bit+2FRC) colores y gama de colores 72%.
SFTO2150SM-7048A3CT PCAP TFT muestra gráficos y textos en un panel de puntos 1920×3×1080 con 16,7M colores mediante el uso de doble canal LVDS, entrada de datos RGB de 8 bits y suministro de +3.Voltado de alimentación 3VDC para conducción de paneles TFT-LCDEn este panel de pantalla LCD TFT SFTO2150SM-7048A3CT, se incorporan filtros de color para un excelente rendimiento del color para lograr imágenes más brillantes y claras.haciendo que esta pantalla sea óptima para su uso en aplicaciones multimediaLas vistas óptimas son en todas direcciones.
* Tipo de reserva
* Interfaz LVDS
* Respuesta de alta velocidad
* Profundidad de color de 6 bits (Hi-FRC), muestra 16.7M colores
* Iluminación de fondo de tipo borde incorporado (LED)
* Compatible con RGB98% y NTSC45% (NTSC72% también está disponible)
* Alta relación de luminosidad y contraste, baja reflexión y amplio ángulo de visión
* DE (activar datos) sólo
* Libre de Rohs y Halógenos
* TEO 6.0, ES6.0 Conforme
* Corrección gamma
Características:
| Palabras clave: | 21Display TFT PCAP de 5 pulgadas | Resolución: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
|---|---|---|---|
| Tamaño del LCD: | 495.6 X 292,2 X 10,57 mm (sin contacto) | LCD con toque: | 526 x 324 x 15,16 mm (con toque) |
| Área activa: | 476.064 ((H) X 267.786 ((V) mm | Interfaz LCD: | El LVDS |
| Interfaz CTP: | El USB | Pantalla táctil: | CTP (pantalla táctil capacitiva proyectiva) |
| Luminancia de la superficie: | 1000 Cd/m2 | Temperatura de funcionamiento | -10°C a +60°C |
| Temperatura de almacenamiento: | -20°C a +60°C | Tipo de pantalla: | Ángulos de visión completos de IPS |
| Tratamiento de la superficie: | Neblina 25%, 3H | Relación de contraste: | 1000 |
| Color de visualización: | 16.7 M | Duración del LED: | 30000 horas |
| Certificado: | Las condiciones de las pruebas deberán ser las siguientes:2015 | Conformidad: | Conforme con las normas REACH y RoHS |

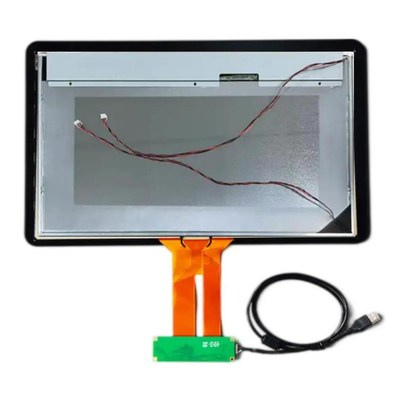

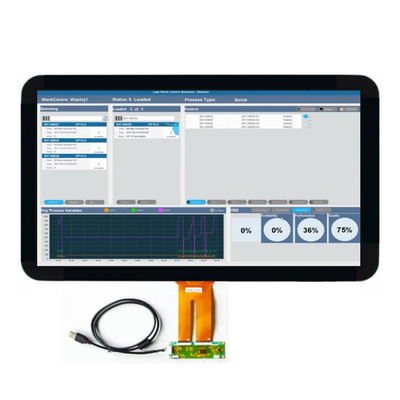

PCAP TFT Display 21.5 pulgadas FHD 1920*1080 Resolución, LVDS 21.5 pulgadas TFT LCD Display con controlador de luz de fondo LED incorporado Pel artículo Iel mago
PCAP TFT Display 21.5 pulgadas FHD 1920*1080 Resolución, LVDS 21.5 pulgadas TFT LCD Display con controlador de luz de fondo LED incorporado ProductoDibujo
Definición del pin de visualización
1 RxO0- Entrada de datos de diferenciales LVDS negativos (datos impares)
2 RxO0+ Entrada de datos de diferenciales LVDS positivos (datos impares)
3 RxO1- Entrada de datos de diferenciales LVDS negativos (datos impares)
4 RxO1+ Entrada de datos de diferenciales LVDS positivos (datos impares)
5 RxO2- Entrada de datos de diferenciales LVDS negativos (datos impares)
6 RxO2+ Entrada de datos de diferenciales positivos LVDS (datos impares)
7 GND En el terreno
8 RxOCLK- Entrada de reloj diferencial LVDS negativo (reloj impar)
9 RxOCLK+ Entrada de reloj diferencial LVDS positivo (reloj impar)
10 RxO3- Entrada de datos de diferenciales LVDS negativos (datos impares)
11 RxO3+ Entrada de datos de diferenciales LVDS positivos (datos impares)
12 RxE0- Entrada de datos de diferenciales LVDS negativos (datos pares)
La entrada de datos de diferenciales positivos LVDS RxE0+ (datos pares)
14 GND En el terreno
15 RxE1- Entrada de datos diferenciales LVDS negativos (datos pares)
16 RxE1+ Entrada de datos de diferenciales positivos de LVDS (datos pares)
17 GND En el terreno
18 RxE2- Entrada de datos diferenciales LVDS negativos (datos pares)
La entrada de datos de diferenciales positivos de LVDS (datos pares)
20 RxECLK- Entrada de reloj diferencial LVDS negativo (reloj par)
21 RxECLK+ Entrada de reloj diferencial LVDS negativo (reloj par)
22 RxE3- Entrada de datos diferenciales LVDS negativos (datos pares)
23 RxE3+ Entrada de datos de diferenciales positivos LVDS (datos pares)
El número de personas que pueden participar en el programa de trabajo será el número de personas que pueden participar en el programa.
26 CE CE_ DVR 27 NC No hay conexión
28 Voltado de entrada de la fuente de alimentación VDD
29 Voltado de entrada de la fuente de alimentación VDD
30 Voltado de entrada de la fuente de alimentación VDD
Definición del pin USB PCAB
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Instalaciones de fábrica y certificados
El contacto de la capacidad proyectada (PCAP)
La tecnología táctil de capacidad proyectada (PCAP, por sus siglas en inglés) ofrece una respuesta rápida y sensible y una fiabilidad profesional combinada.
La tecnología proyectada de pantalla táctil capacitiva está diseñada para aplicaciones industriales, médicas y automotrices estrictas. También podemos combinar pantallas táctiles PCAP con pantallas de cristal líquido (LCD),que es una solución integrada integrada que ayuda a simplificar la cadena de suministro y el montaje.
Capa de vidrio:
1Forma: Tamaños, formas, tratamientos de bordes, agujeros y recortes a medida
2Color: Impresión de seda, logotipo
3Material de vidrio: vidrio Gorilla, vidrio templado, PMMA
4Tratamientos: espejo, AG, AR, AF
El sensor:
1Material del sensor: vidrio, película, película + película
2FPC: diseño de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix y así sucesivamente
4Interfaz: I2C, USB y RS232
