Datos del producto:
|
| Palabras clave: | 13Display LCD TFT de 0,3 pulgadas | Resolución: | pixeles 1920*1080 |
|---|---|---|---|
| Tamaño del LCD: | 305.1 x 178,5 x 2,45 mm (incluido el toque) | LCD con tacto: | 327.2 x 215,2 x 6,3 mm (con toque) |
| Área activa: | 293.76 x 165,24 mm | Interfaz LCD: | LA informática |
| Interfaz CTP: | El USB | Pantalla táctil: | CTP (pantalla táctil capacitiva proyectiva) |
| Luminancia superficial: | 300 cd/m2 - 1000 cd/m2 | Temperatura de operación.: | -10℃ a +60℃ |
| Temperatura de almacenamiento.: | -20℃ a +60℃ | Tipo de pantalla: | Ángulos de visión completos del IPS |
| Tratamiento de la superficie: | Neblina el 25%, 3H | Relación de contraste: | 1000 |
| Muestra el color: | 16,7 M | Curso de la vida del LED: | 30.000 horas |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display LCD TFT EDP de 13,3 pulgadas,13Display LCD TFT de 0 |
||
13Display LCD TFT de.3 pulgadas con toque capacitivo proyectado, Display LCD TFT EDP de 13.3 pulgadas con resolución FHD 1920*1080Descripción del producto
La pantalla LCD TFT SFTO1330JD-7057A-CT es un módulo TFT LCD de matriz activa a color de 13.3 pulgadas que utiliza TFT ′′ de silicio amorfo (transistores de película delgada) como dispositivos de conmutación activos.SFTO1330JD-7057A-CT módulo de pantalla LCD TFT tiene un 13Área activa medida en diagonal de.3 pulgadas con resoluciones Full-HD (1920 en horizontal por 1080 en vertical).Puntos azules que están dispuestos en banda vertical y este módulo puede mostrar 16.7M ((redondeado) ((6bit+2FRC) colores y gama de colores 72%.
La pantalla LCD TFT SFTO1330JD-7057A-CT está demostrando gráficos y textos en un panel de puntos 1920×3×1080 con 16,7M colores mediante el uso de la interfaz eDP (Embedded Display Port) Ver1.2 y el suministro de +3.Voltado de alimentación 3VDC para conducción de paneles TFT-LCD.En este panel de pantalla LCD TFT SFTO1330JD-7057A-CT, se incorporan filtros de color para un excelente rendimiento del color para lograr imágenes más brillantes y claras,haciendo que esta pantalla sea óptima para su uso en aplicaciones multimedia.Visualizaciones óptimas en todas las direcciones.Sin controlador LED de luz de fondo. Especificación de la velocidad de transferencia de EDP: 2.7Gbps/2 carril 8 bits.
* Tipo de reserva
* Interfaz eDP
* Respuesta de alta velocidad
* Profundidad de color de 6 bits (Hi-FRC), muestra 16.7M colores
* Iluminación de fondo de tipo borde incorporado (LED)
* Compatible con RGB98% y NTSC45% (NTSC72% también está disponible)
* Alta relación de luminosidad y contraste, baja reflexión y amplio ángulo de visión
* DE (activar datos) sólo
* Libre de Rohs y Halógenos
* TEO 6.0, ES6.0 Conforme
* Corrección gamma
Características:
| Palabras clave: | 13Display LCD TFT de 3 pulgadas | Resolución: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
|---|---|---|---|
| Tamaño del LCD: | 305.1 x 178,5 x 2,45 mm (sin contacto) | LCD con toque: | 327.2 x 215,2 x 6,3 mm (con toque) |
| Área activa: | 293.76 x 165.24 mm | Interfaz LCD: | PED |
| Interfaz CTP: | El USB | Pantalla táctil: | CTP (pantalla táctil capacitiva proyectiva) |
| Luminancia de la superficie: | El valor de las emisiones de dióxido de carbono se calcula en función de las emisiones de dióxido de carbono. | Temperatura de funcionamiento | -10°C a +60°C |
| Temperatura de almacenamiento: | -20°C a +60°C | Tipo de pantalla: | Ángulos de visión completos de IPS |
| Tratamiento de la superficie: | Neblina 25%, 3H | Relación de contraste: | 1000 |
| Color de visualización: | 16.7 M | Duración del LED: | 30000 horas |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | Conformidad: | Conforme con las normas REACH y RoHS |

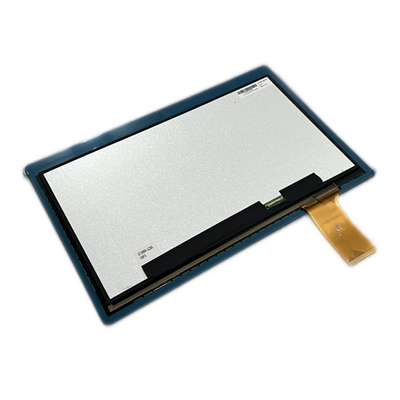

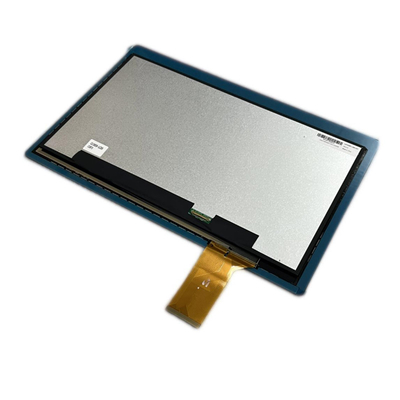

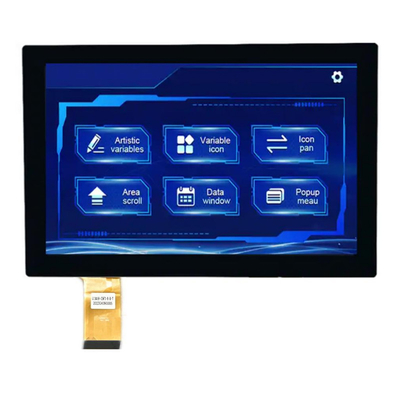

13Display LCD TFT de.3 pulgadas con toque capacitivo proyectado, Display LCD TFT EDP de 13.3 pulgadas FHD 1920*1080 Resolución Producto Iel mago
13Display LCD TFT de.3 pulgadas con toque capacitivo proyectado, Display LCD TFT EDP de 13.3 pulgadas con resolución FHD 1920*1080 ProductoDibujo
Definición del pin de visualización
1 NC No hay conexión
2 H-GND En el suelo
3 LAN1_N Enlace de señal complementario _Lane1
4 LAN1_P Enlace de señal verdadera _Lane1
5 H-GND En el suelo
6 LAN0_N Enlace de señal complementario _Lane0
7 LAN0_P Enlace de señal verdadera _Lane0
8 H-GND Tierra de alta velocidad
9 AUXP Enlace de señal verdadera _Canal auxiliar
10 AUXN Enlace de señal complementario _Canal auxiliar
11 H-GND En el suelo
12 Fuente de alimentación LCD_VCC, 3.3V (típico)
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable.
14 BIST Panel de auto-prueba habilitado
15 H-GND En el suelo
16 H-GND En el suelo
17 HPD HPD ((Detección de enchufe caliente) Pin de señal
18 BL_GND Tierra de alta velocidad
19 BL_GND Tierra de alta velocidad
20 BL_GND Tierra de alta velocidad
21 BL_GND Tierra de alta velocidad
22 BL_EN Luz de fondo encendida/apagada
23 BL_PWM Luz de fondo PWM Atemorizado
24 NC No hay conexión
No hay conexión
26 Potencia de luz de fondo BL_PWR
27 Potencia de luz de fondo BL_PWR
28 Potencia de luz de fondo BL_PWR
29 Potencia de luz de fondo BL_PWR
30 NC No hay conexión
Definición del pin USB PCAB
1 VCC
2 USB-
3 USB +
4 GND
Instalaciones de fábrica y certificados
El contacto de la capacidad proyectada (PCAP)
La tecnología táctil de capacidad proyectada (PCAP, por sus siglas en inglés) ofrece una respuesta rápida y sensible y una fiabilidad profesional combinada.
La tecnología proyectada de pantalla táctil capacitiva está diseñada para aplicaciones industriales, médicas y automotrices estrictas. También podemos combinar pantallas táctiles PCAP con pantallas de cristal líquido (LCD),que es una solución integrada integrada que ayuda a simplificar la cadena de suministro y el montaje.
Capa de vidrio:
1Forma: Tamaños, formas, tratamientos de bordes, agujeros y recortes a medida
2Color: Impresión de seda, logotipo
3Material de vidrio: vidrio Gorilla, vidrio templado, PMMA
4Tratamientos: espejo, AG, AR, AF
El sensor:
1Material del sensor: vidrio, película, película + película
2FPC: diseño de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix y así sucesivamente
4Interfaz: I2C, USB y RS232
