La pantalla TFT PCAP SFTO1560SMT-7050A3-N es un módulo LCD TFT de matriz activa a color de 15.6 pulgadas que utiliza TFT ′′ de silicio amorfo (transistores de película fina) como dispositivos de conmutación activos.6 pulgadas diagonalmente medida rea activa con resoluciones Full-HD (1920 horizontal por 1080 vertical de la matriz de píxeles)Cada píxel está dividido en puntos ROJO, VERDE, AZUL que están dispuestos en una franja vertical y este módulo puede mostrar 16.7M ((Rondado) ((6bit+2FRC) colores y gama de colores 45%.El controlador LED para conducción con luz trasera está construido en este modelo.

La pantalla TFT SFTO1560SMT-7050A3-N PCAP está demostrando gráficos y textos en un panel de puntos 1920×3×1080 con colores de 16,7M ((8 bits) utilizando la interfaz eDP (Embedded Display Port) Ver1.2 y suministrando +3.Voltado de alimentación 3VDC para conducción de paneles TFT-LCDEn este panel TFT-LCD SFTO1560SMT-7050A3-N, se incorporan filtros de color para un excelente rendimiento de color para obtener imágenes más brillantes y claras.haciendo que esta pantalla sea óptima para su uso en aplicaciones multimedia.Visualizaciones óptimas en todas las direcciones.Sin controlador LED de luz de fondo. Especificación de la velocidad de transferencia de EDP: 2.7Gbps/2 carril 8 bits.

* Tipo de reserva
* Interfaz eDP
* Respuesta de alta velocidad
* Profundidad de color de 6 bits (Hi-FRC), muestra 16.7M colores
* Iluminación de fondo de tipo borde incorporado (LED)
* Compatible con RGB98% y NTSC45% (NTSC72% también está disponible)
* Alta relación de luminosidad y contraste, baja reflexión y amplio ángulo de visión
* DE (activar datos) sólo
* Libre de Rohs y Halógenos
* TEO 6.0, ES6.0 Conforme
* Corrección gamma

Características:

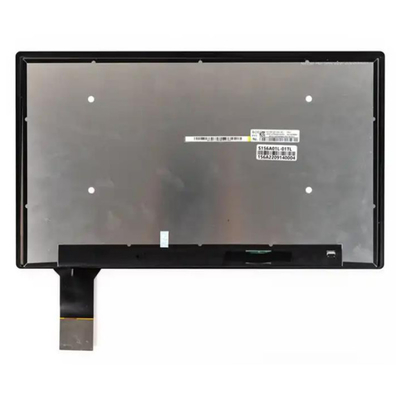

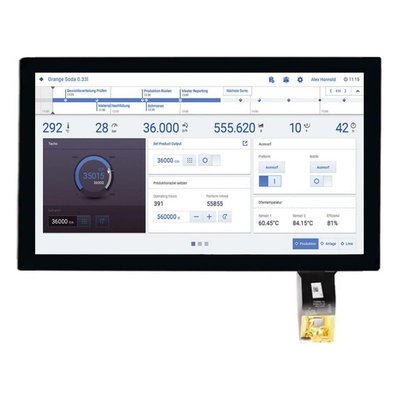

Display USB PCAP TFT de 15,6 pulgadas, pantalla LCD exterior de China EDP de 15,6 pulgadas TFT con brillo de superficie de 1000 nits Producto Iel mago

Display USB PCAP TFT de 15,6 pulgadas, pantalla LCD exterior de China EDP de 15,6 pulgadas TFT con brillo de superficie de 1000 nits ProductoDibujo

Introducción a la EPD y sus diferencias con la DP

Embedded DisplayPort (eDP) es una interfaz de panel de próxima generación desarrollada por la Asociación de Estándares de Electrónica de Video (VESA) para aplicaciones móviles,que no sólo supera la interfaz de señal diferencial de baja tensión (LVDS) tradicional, pero también añade muchas características nuevas para reducir el consumo de energía del sistema en la última versión 1.4 de la especificación,que se espera que acelere la expansión de la penetración de eDP en el mercado de dispositivos móvilesEn 2008, la industria de PC lanzó por primera vez un nuevo estándar de interfaz de transmisión de video: DisplayPort incrustado, también conocido como eDP, para satisfacer las necesidades de paneles de pantalla incrustados.eDP sustituye gradualmente la antigua interfaz de transmisión de señal diferencial de bajo voltaje (LVDS), especialmente en FHD (1.920x1.080 o 1.920x1.200) o mayor resolución que FHD. Puede encontrar fácilmente aplicaciones eDP en una variedad de productos con paneles de visualización integrados, incluidas las PC todo en uno,computadoras portátiles, o tabletas.

eDP se deriva del estándar DisplayPort, y con el tiempo, eDP se ha convertido en una serie de características únicas para aplicaciones de paneles de visualización incrustados.4 publicado por la Asociación de Normas de Electrónica de Video (VESA) a finales de 2012 incluye muchas características nuevas para reducir el consumo de energía del sistemaLa mayoría de la gente no es muy consciente de las diferencias entre DisplayPort y eDP, pero lo siguiente comparará la relación y las diferencias entre los dos,y explicar las características y ventajas únicas de eDP.

Consulte el estándar DisplayPort para establecer la especificación eDP

Si quieres entender eDP, primero debes entender lo que es DisplayPort.eDP se refiere completamente a DisplayPortEntonces, ¿qué es DisplayPort? DisplayPort is a new video transmission interface used in the computer industry to replace the Video Graphics Array (VGA) and Digital Video Interface (DVI) interfaces in current personal computer (PC) applicationsEn comparación con la antigua interfaz, DisplayPort tiene muchas ventajas, ya que adopta acoplamiento CA y diseño de oscilación de bajo voltaje.que es compatible con procesos submicrónicos y puede integrarse directamente en varios componentes de salida de imagen, como la unidad central de procesamiento (CPU), la unidad gráfica gráfica (GPU), el procesador de aplicaciones (Application Processor), etc. En el extremo receptor de la señal de video,También se puede aplicar directamente al complejo y altamente integrado controlador de tiempo de panel escalar y LCD (TCON)DisplayPort (incluyendo eDP) es la única interfaz de vídeo que utiliza paquetes para transmitir información de vídeo y audio,Así que nuevas características se pueden añadir continuamente manteniendo una buena compatibilidad con versiones anteriores.

DisplayPort (incluido el eDP) es la interfaz de visualización de mejor rendimiento disponible, capaz de transmitir 60 fotogramas por segundo y datos en color de 30 bits en un panel de resolución 4K,y es la única interfaz de visualización que puede conducir varios monitores con un solo dispositivo de salida a través de un eje o cadena de margaritas (eDP no lo admite)DisplayPort también se puede utilizar con una variedad de adaptadores de pantalla externos (dongles) como DisplayPort a VGA, DVI o HDMI.

El chip de procesamiento de imágenes puede admitir tanto DisplayPort como eDP con la misma capa física de salida.La mayor diferencia es que el eDP está diseñado específicamente para entornos como portátiles y tabletas que utilizan baterías.Por lo tanto, la eficiencia energética es muy importante para eDP, y no admite pantallas múltiples.

Como DisplayPort, eDP tiene tres arquitecturas básicas

La siguiente es una breve descripción de la arquitectura básica de DisplayPort, incluyendo el enlace principal, el canal auxiliar y el entrenamiento de enlace de DisplayPort.Los principales canales de transmisión de datos audiovisuales Como se mencionó anteriormente, DisplayPort utiliza señales acopladas a CA que son compatibles con los procesos de semiconductores submicrónicos utilizados hoy o en el futuro.El protocolo de codificación de datos utiliza el mismo método de codificación 8b/10b que otras interfaces de transmisión de datos secuenciales como el bus de secuencia universal (USB), PCI Express (PCIe), SATA, etc., a través del cual solo se requiere un par de pares de señales diferenciales para transmitir datos y señales de reloj al mismo tiempo, a diferencia de LVDS, DVI,HDMI y otros tiempos que requieren líneas de reloj independientesAdemás, the fact that DisplayPort transmits data is scrambled and there is no clock signal at all greatly reduces the radio frequency interference (RFI) problem that is common when mobile devices with wireless connectivity using the legacy video transmission interface are installed, mejorando el rendimiento de la transmisión inalámbrica del sistema y reduciendo la necesidad de diseño de blindaje RFI.

Los conectores del estándar DisplayPort consisten en cuatro pares de líneas de señal diferencial, o cuatro carriles principales, que transmiten datos de video a través de los carriles principales,y puede seleccionarse para transmitir datos utilizando unaAdemás, DisplayPort define tres velocidades de transmisión diferentes, cada una con la opción de 1,62 Gbit/s, 2,7 Gbit/s o 5,4 Gbit/s.Dado que DisplayPort utiliza el método de codificación 8b/10b, que agregará algunos bits de datos más después de la codificación, la velocidad máxima de transferencia de datos que realmente se puede admitir es: (4 canales) x (5,4 Gbit/s por carril) x (8/10 Coding Overhead) = 17,28 Gbit/s.Una característica importante de DisplayPort es que a diferencia de otras interfaces de transferencia de vídeo, la velocidad de transferencia no cambia con la velocidad de los píxeles, utiliza una velocidad de transferencia fija, similar a un canal de transferencia de datos normal, por lo que puede utilizarse en una variedad de aplicaciones diferentes,como pantallas de múltiples pantallas con diferentes requisitos de flujo de tiempoAdemás, el uso de una velocidad de transmisión fija también puede optimizar el diseño del circuito asociado con la interfaz de transmisión de alta velocidad.y el fenómeno de interferencia electromagnética (EMI) y RFI es más predecibleLas imágenes de DisplayPort se transmiten en micro-paquetes con intervalos apropiados para acomodar la velocidad de reloj de píxeles.Información de la velocidad de muestra de la transmisión de audio, Audio Streaming y Datos de atributos de la corriente principal, como la tasa de píxeles de imagen, el encuadre de vídeo y los datos de tiempo del monitor).

Canales AUX para transmitir configuraciones e instrucciones

El conector DisplayPort también contiene un canal auxiliar de transmisión bidireccional independiente, llamado canal AUX o AUX para abreviar,que utiliza dos líneas de señal diferencial con una velocidad de dirección única de sólo aproximadamente 1Mbit/s para transmitir configuraciones y comandos de control, y se discutirá más adelante para un mayor uso en eDP.El uso de AUX incluye la lectura de información de identificación de capacidad de pantalla extendida (EDID) para garantizar el formato de imagen correcto (otras interfaces como LVDS, VGA, DVI y HDMI se transmiten a través de I2C); Lea el contenido de los elementos DisplayPort compatibles con la pantalla, como el número de canales principales, las tasas de transferencia y otros elementos;Establecer varias configuraciones de pantalla de scratchpadsEl EDID está definido de manera uniforme y no tiene nada que ver con la interfaz de pantalla.y los otros scratchpads se encuentran en el DPCD (DisplayPort Configuration Data) scratchpad en el receptor DisplayPortEl proceso de conexión ayuda a mejorar la fiabilidad de los canales principales La conectividad es otra parte importante de DisplayPort.La conexión es el proceso por el cual el transmisor y el receptor de DisplayPort establecen una conexión antes de transmitir los datosBásicamente, durante el proceso de conexión,el transmisor ajusta las diferentes amplitudes de oscilación de voltaje y otras características de la señal (pre-énfasis) hasta que se ajusta al nivel ideal en el receptorEl transmisor y el receptor se comunican entre sí a través de AUX para determinar si la conexión es exitosa, y la conexión puede aumentar la confiabilidad del canal principal,Reducir los errores de datos, y compensar las diferencias eléctricas causadas por las diferentes longitudes y tipos de cables,especialmente las diferencias causadas por el enrutamiento de la señal en la placa del sistema del transmisor y el receptor. También puede compensar los cambios eléctricos debido a daños en cables, conectores o deterioro del hardware. La conexión comienza a funcionar tan pronto como se enciende la conexión DisplayPort,y antes de transmitir los datos de vídeo, la conexión transmite una serie de patrones de datos especiales,y la fuente puede enviar cuatro amplitudes de señal diferentes y cuatro niveles de características de señal diferentesTodo el proceso de conexión puede tardar entre 500 microsegundos y unos pocos microsegundos, dependiendo de cuántos ajustes se hagan.
